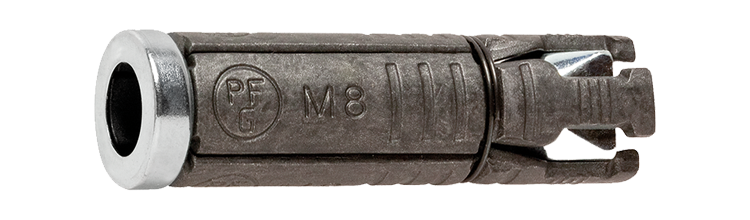

Sköldankare PFG ESSH

Invändig gänga

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter. ESSH med invändig gänga för användning med skruvar och stänger. Blankförzinkad för torrt och fuktigt inomhusbruk, utomhus endast på landsbygden i inlandet.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

Produktblad

Sköldankare PFG ESSH.pdf

	Artnr	Dimension, mm	Diameter	BorrØ, d0, mm	Min. borrdjup, h1, mm	Antal	Lagerstatus
▼	9658077521	M6x40	M6	10	45	50	Kontakta oss
Installationsparametrar	Artnr 9658077521 Dimension, mm M6x40 Diameter M6 BorrØ, d0, mm 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 7 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 2,4 Tvärlast, kN 4,6 Längd 40 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG ESSH M6 EAN 7319610067376 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658077522	M8x50	M8	14	55	25	Kontakta oss
Installationsparametrar	Artnr 9658077522 Dimension, mm M8x50 Diameter M8 BorrØ, d0, mm 14 Min. borrdjup, h1, mm 55 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 Åtdragningsmoment, Tinst, Nm 25 Draglast, kN 4,3 Tvärlast, kN 8,0 Längd 50 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG ESSH M8 EAN 7319610067383 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9658077523	M10x60	M10	16	65	25	Kontakta oss
Installationsparametrar	Artnr 9658077523 Dimension, mm M10x60 Diameter M10 BorrØ, d0, mm 16 Min. borrdjup, h1, mm 65 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Frigående hålØ, df, mm 11 Åtdragningsmoment, Tinst, Nm 50 Draglast, kN 5,7 Tvärlast, kN 13,1 Längd 60 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Benämning Sköldankare PFG ESSH M10 EAN 7319610067390 Antal 25	Ladda ner bild Artikelblad Dela via e-post
