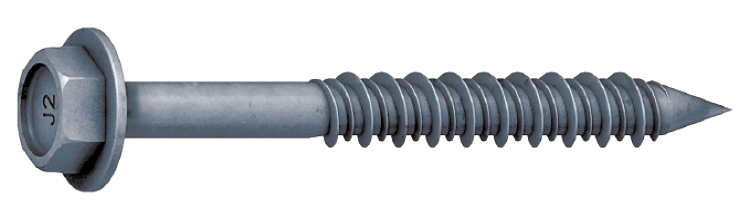

Betongskruv BS-R

För betong och massiv tegel, FZV

Betongskruv för infästning mot betong och massiv tegel. Skruven har Hi-Lo gänga som ger höga utdragsvärden.

Betongskruv för infästning mot betong och massiv tegel. Skruven har Hi-Lo gänga som ger höga utdragsvärden. Material i sätthärdat kolstål med organisk ytbehandling för C3-miljö.

Material: Stål
Ytbehandling: Climadur
Miljö: För användning utomhus
Korrosivitetsklass
Miljöbedömning EPD
Tätskikt med isolering mot betong
Tätskikt mot betong

Dokument

Produktblad

Betongskruv BS-R.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9505411 5 6,3 35 8 5 100
Installationsparametrar
Artnr
9505411
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
35
SW
8
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x35
EAN
7319610043844
Antal
100
Bild på Betongskruv BS-R 6,3x35
Ladda ner bild
Artikelblad
9505421 5 6,3 45 8 15 100
Installationsparametrar
Artnr
9505421
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
45
SW
8
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x45
EAN
7319610042977
Antal
100
Bild på Betongskruv BS-R 6,3x45
Ladda ner bild
Artikelblad
9505431 5 6,3 100 8 70 50
Installationsparametrar
Artnr
9505431
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
100
SW
8
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x100
EAN
7319610042984
Antal
50
Bild på Betongskruv BS-R 6,3x100
Ladda ner bild
Artikelblad
950544 5 6,3 120 8 90 100
Installationsparametrar
Artnr
950544
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
120
SW
8
Max. montage, tfix, mm
90
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x120
EAN
7319619505442
Antal
100
Bild på Betongskruv BS-R 6,3x120
Ladda ner bild
Artikelblad
950545 5 6,3 140 8 110 100
Installationsparametrar
Artnr
950545
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
140
SW
8
Max. montage, tfix, mm
110
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x140
EAN
7319619505459
Antal
100
Bild på Betongskruv BS-R 6,3x140
Ladda ner bild
Artikelblad
950546 5 6,3 160 8 130 100
Installationsparametrar
Artnr
950546
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
160
SW
8
Max. montage, tfix, mm
130
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x160
EAN
7319619505466
Antal
100
Bild på Betongskruv BS-R 6,3x160
Ladda ner bild
Artikelblad
950547 5 6,3 180 8 150 100
Installationsparametrar
Artnr
950547
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
180
SW
8
Max. montage, tfix, mm
150
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x180
EAN
7319619505473
Antal
100
Bild på Betongskruv BS-R 6,3x180
Ladda ner bild
Artikelblad
950548 5 6,3 200 8 170 100
Installationsparametrar
Artnr
950548
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
200
SW
8
Max. montage, tfix, mm
170
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x200
EAN
7319619505480
Antal
100
Bild på Betongskruv BS-R 6,3x200
Ladda ner bild
Artikelblad
950551 5 6,3 220 8 190 100
Installationsparametrar
Artnr
950551
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
220
SW
8
Max. montage, tfix, mm
190
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x220
EAN
7319619505510
Antal
100
Bild på Betongskruv BS-R 6,3x220
Ladda ner bild
Artikelblad
950549 5 6,3 240 8 210 100
Installationsparametrar
Artnr
950549
BorrØ, d0, mm
5
Diameter, mm
6,3
Längd, L, mm
240
SW
8
Max. montage, tfix, mm
210
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
30
FlänsØ, mm
11,5
Åtdragningsmoment, Tinst, Nm
10
Benämning
Betongskruv BS-R 6,3x240
EAN
7319619505497
Antal
100
Bild på Betongskruv BS-R 6,3x240
Ladda ner bild
Artikelblad
