Betongskruv HEXA

Hi-Lo gänga

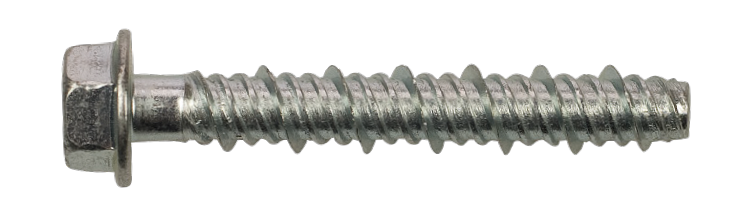

Betongskruv med sexkantshuvud och fläns. Används för montage i betong. Skruven har en Hi-Lo gänga som bidrar till de bra utdragsvärdena. Jämfört med expander så krävs mindre kantavstånd.

Lämplig för alla typer av direkt infästning i betong. Skruvarna har en hi-low gänga som ger höga utdragsvärden. Betongsskruvar kräver mindre c/c-avstånd mellan infästningarna och mindre kantavstånd än expanderbultar.

Material: Stål
Ytbehandling: Silver ruspert
Miljö: För användning utomhus
Korrosivitetsklass
Stålprofil mot betong

Dokument

Produktblad

Betongskruv HEXA.pdf
Artnr BorrØ, d0, mm Längd, L, mm SW Max. montage, tfix, mm Min. borrdjup, h1, mm Antal
9054511 6 45 10 5 50 75
Installationsparametrar
Artnr
9054511
BorrØ, d0, mm
6
Längd, L, mm
45
SW
10
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Benämning
Betongskruv 6x45 HEXA Silver Ruspert
EAN
7319610041567
Antal
75
Bild på Betongskruv 6x45 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054521 6 60 10 20 50 50
Installationsparametrar
Artnr
9054521
BorrØ, d0, mm
6
Längd, L, mm
60
SW
10
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Benämning
Betongskruv 6x60 HEXA Silver Ruspert
EAN
7319610041673
Antal
50
Bild på Betongskruv 6x60 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054531 6 80 10 40 50 75
Installationsparametrar
Artnr
9054531
BorrØ, d0, mm
6
Längd, L, mm
80
SW
10
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Benämning
Betongskruv 6x80 HEXA Silver Ruspert
EAN
7319610041666
Antal
75
Bild på Betongskruv 6x80 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054541 6 100 10 60 50 75
Installationsparametrar
Artnr
9054541
BorrØ, d0, mm
6
Längd, L, mm
100
SW
10
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Benämning
Betongskruv 6x100 HEXA Silver Ruspert
EAN
7319610041642
Antal
75
Bild på Betongskruv 6x100 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054551 6 120 10 80 50 75
Installationsparametrar
Artnr
9054551
BorrØ, d0, mm
6
Längd, L, mm
120
SW
10
Max. montage, tfix, mm
80
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Benämning
Betongskruv 6x120 HEXA Silver Ruspert
EAN
7319610041659
Antal
75
Bild på Betongskruv 6x120 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
905460 8 55 13 5 60 50
Installationsparametrar
Artnr
905460
BorrØ, d0, mm
8
Längd, L, mm
55
SW
13
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
FlänsØ, mm
18
Åtdragningsmoment, Tinst, Nm
40
Praktisk lastförmåga drag/skjuv, kN
4,9
Benämning
Betongskruv 8x55 HEXA Silver Ruspert
EAN
7319619054605
Antal
50
Bild på Betongskruv 8x55 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
905462 8 75 13 25 60 50
Installationsparametrar
Artnr
905462
BorrØ, d0, mm
8
Längd, L, mm
75
SW
13
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
FlänsØ, mm
18
Åtdragningsmoment, Tinst, Nm
40
Praktisk lastförmåga drag/skjuv, kN
4,9
Benämning
Betongskruv 8x75 HEXA Silver Ruspert
EAN
7319619054629
Antal
50
Bild på Betongskruv 8x75 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
905463 8 90 13 40 60 50
Installationsparametrar
Artnr
905463
BorrØ, d0, mm
8
Längd, L, mm
90
SW
13
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
FlänsØ, mm
18
Åtdragningsmoment, Tinst, Nm
40
Praktisk lastförmåga drag/skjuv, kN
4,9
Benämning
Betongskruv 8x90 HEXA Silver Ruspert
EAN
7319619054636
Antal
50
Bild på Betongskruv 8x90 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054641 8 110 13 60 60 40
Installationsparametrar
Artnr
9054641
BorrØ, d0, mm
8
Längd, L, mm
110
SW
13
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
FlänsØ, mm
18
Åtdragningsmoment, Tinst, Nm
40
Praktisk lastförmåga drag/skjuv, kN
4,9
Benämning
Betongskruv 8x110 HEXA Silver Ruspert
EAN
7319610041581
Antal
40
Bild på Betongskruv 8x110 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
950424 14 80 18 10 80 12
Installationsparametrar
Artnr
950424
BorrØ, d0, mm
14
Längd, L, mm
80
SW
18
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
FlänsØ, mm
30
Åtdragningsmoment, Tinst, Nm
80
Praktisk lastförmåga drag/skjuv, kN
9,8
Benämning
Betongskruv 14x80 HEXA Silver Ruspert
EAN
7319619504247
Antal
12
Bild på Betongskruv 14x80 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
950425 14 115 18 45 80 12
Installationsparametrar
Artnr
950425
BorrØ, d0, mm
14
Längd, L, mm
115
SW
18
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
FlänsØ, mm
30
Åtdragningsmoment, Tinst, Nm
80
Praktisk lastförmåga drag/skjuv, kN
9,8
Benämning
Betongskruv 14x115 HEXA Silver Ruspert
EAN
7319619504254
Antal
12
Bild på Betongskruv 14x115 HEXA Silver Ruspert
Ladda ner bild
