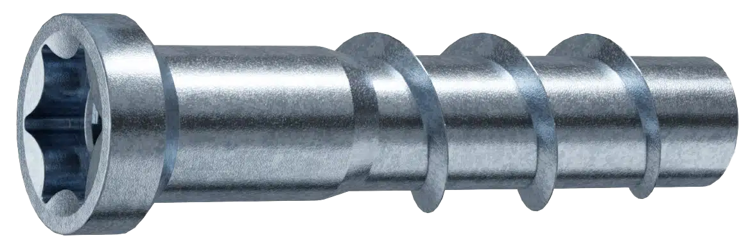

Betongskruv INSTA inv gänga

För infästning i olika underlag

Snabb och enkel montering i betong och trä.

Betongskruv med invändig gänga för montage av gängad stång, metrisk skruv m.m.. Låga expansionskrafter möjliggör små kant- och inbördes avstånd. Monteras plant med ytan och kan monteras vid behov. Finns med M6, M8 och M10 gänga. Monteras i Betong och trä.

Material: Kolstål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Med invändig gänga M6/M8/M10

Dokument

Produktblad

Betongskruv INSTA inv gänga.pdf

	Artnr	Dimension, mm	Invändig gänga	Invändig gänglängd, mm	BorrØ, mm	Antal	Lagerstatus
▼	10006037	8x40	M6	10	8	50	I lager
Installationsparametrar	Artnr 10006037 Dimension, mm 8x40 Invändig gänga M6 Invändig gänglängd, mm 10 BorrØ, mm 8 Längd, L, mm 40,0 Min. borrdjup, h1, mm 50 Min. montagedjup, hnom, mm 40 Åtdragningsmoment, Tinst, Nm 4 Minsta inbördes avstånd, Smin, mm 30 Min. materialtjocklek, hmin, mm 80 Min. kantavstånd, Cmin, mm 40 Draglast sprucken betong, kN 2,6 Tvärlast sprucken betong, kN 2,8 Draglast osprucken betong, kN 3,1 Tvärlast osprucken betong, kN 3,4 Drivspår TX50 Material Kolstål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv INSTA IM 8x40 - M6x10 FZB EAN 7319610124215 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	10006038	10x40	M8	10	10	50	I lager
Installationsparametrar	Artnr 10006038 Dimension, mm 10x40 Invändig gänga M8 Invändig gänglängd, mm 10 BorrØ, mm 10 Längd, L, mm 40,0 Min. borrdjup, h1, mm 50 Min. montagedjup, hnom, mm 40 Åtdragningsmoment, Tinst, Nm 8 Minsta inbördes avstånd, Smin, mm 40 Min. materialtjocklek, hmin, mm 80 Min. kantavstånd, Cmin, mm 40 Draglast sprucken betong, kN 2,8 Tvärlast sprucken betong, kN 2,8 Draglast osprucken betong, kN 3,8 Tvärlast osprucken betong, kN 4,0 Drivspår TX55 Material Kolstål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv INSTA IM 10x40 - M8x10 FZB EAN 7319610124208 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	10006039	12x40	M10	10	12	50	I lager
Installationsparametrar	Artnr 10006039 Dimension, mm 12x40 Invändig gänga M10 Invändig gänglängd, mm 10 BorrØ, mm 12 Längd, L, mm 40,0 Min. borrdjup, h1, mm 50 Min. montagedjup, hnom, mm 40 Åtdragningsmoment, Tinst, Nm 15 Minsta inbördes avstånd, Smin, mm 40 Min. materialtjocklek, hmin, mm 80 Min. kantavstånd, Cmin, mm 40 Draglast sprucken betong, kN 1,8 Tvärlast sprucken betong, kN 2,3 Draglast osprucken betong, kN 2,2 Tvärlast osprucken betong, kN 3,2 Drivspår TX60 Material Kolstål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv INSTA IM 12x40 - M10x10 FZB EAN 7319610124192 Antal 50	Ladda ner bild Artikelblad Dela via e-post
