Betongskruv INSTA Utv.gänga

För upphängning inomhus

Förankra upphängning med INSTA. Betongskruven har utvändig gänga som används vid montage av invändigt gängade applikationer. Snabbt och effektivt montage.
Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Material, betong

Dokument

Produktblad

Betongskruv INSTA Utv.gänga.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm SW Utvändig gänga Antal
590353 6x35 6 35 10 M8 50
Installationsparametrar
Artnr
590353
Dimension, mm
6x35
BorrØ, d0, mm
6
Längd, L, mm
35
SW
10
Utvändig gänga
M8
Max. montage, tfix
0
Min. borrdjup, h1
40
Min. montagedjup, hnom
35
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df
8
Åtdragningsmoment, Tinst
10
Draglast osprucken betong, kN
0,6
Tvärlast osprucken betong, kN
3,4
Draglast sprucken betong, kN
0,6
Tvärlast sprucken betong, kN
2,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Betongskruv INSTA 6X35 Utv.gänga M8x16
EAN
7319610064108
Antal
50

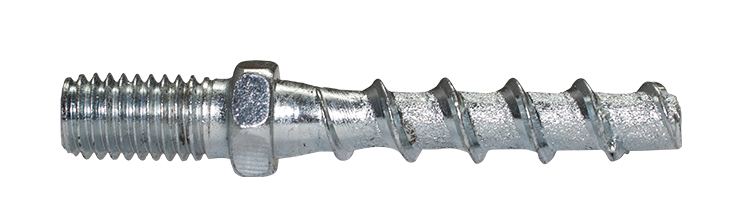

Bild på Betongskruv INSTA 6X35 Utv.gänga M8x16
Ladda ner bild
Artikelblad
590354 6x55 6 55 10 M8 50
Installationsparametrar
Artnr
590354
Dimension, mm
6x55
BorrØ, d0, mm
6
Längd, L, mm
55
SW
10
Utvändig gänga
M8
Max. montage, tfix
20
Min. borrdjup, h1
40
Min. montagedjup, hnom
35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df
8
Åtdragningsmoment, Tinst
10
Draglast osprucken betong, kN
4,3
Tvärlast osprucken betong, kN
4
Draglast sprucken betong, kN
1,9
Tvärlast sprucken betong, kN
4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Betongskruv INSTA 6X55 Utv.gänga M8x16
EAN
7319610064115
Antal
50
Bild på Betongskruv INSTA 6X55 Utv.gänga M8x16
Ladda ner bild
Artikelblad
