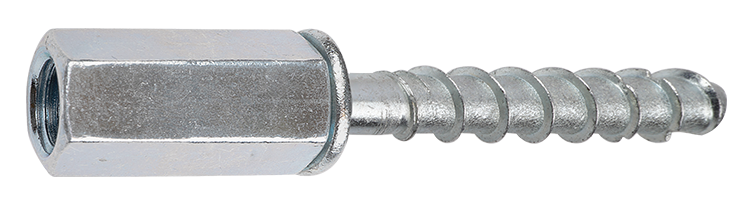

Betongskruv JC2-IT

ETA-bedömd, FZB

Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs. För hängande montage.

ETA bedömd Option 1 för sprucken och osprucken betong. Invändig gänga M8/M10. Självgängande betongskruv, inga expansionskrafter, klarar små kant-och inbördes avstånd. Helt demonterbart. FZB för torrt inomhusbruk och tillfälligt utomhusbruk. 6x60 är ETA-godkänd.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Med innergängat huvud M8/M10.

Dokument

DOP 4-039-171009-2023/01 ETA-16/0945 DOP 4-040-160945-2023/01 ETA-17/1009 Teknisk info

Produktblad

Betongskruv JC2-IT.pdf

	Artnr	Dimension, mm	BorrØ, mm	Max. montage, tfix, mm	Invändig gänga	Antal	Lagerstatus
▼	9658071513	6x35	6	1	M8/M10	50	I lager
Installationsparametrar	Artnr 9658071513 Dimension, mm 6x35 BorrØ, mm 6 Max. montage, tfix, mm 1 Invändig gänga M8/M10 Längd, L, mm 36,0 Min. borrdjup, h1, mm 40 Min. montagedjup, hnom, mm 35 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 FlänsØ, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,40 Tvärlast osprucken betong, kN 4,3 Draglast sprucken betong, kN 1,40 Tvärlast sprucken betong, kN 0,0 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2-IT 6X35 M8/M10X30 ETA EAN 4061245075716 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071514	6x45	6	5	M8/M10	50	I lager
Installationsparametrar	Artnr 9658071514 Dimension, mm 6x45 BorrØ, mm 6 Max. montage, tfix, mm 5 Invändig gänga M8/M10 Längd, L, mm 45,0 Min. borrdjup, h1, mm 50 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 FlänsØ, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,40 Tvärlast osprucken betong, kN 4,3 Draglast sprucken betong, kN 1,40 Tvärlast sprucken betong, kN 0,0 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2-IT 6X45 M8/M10X30 ETA EAN 4061245074146 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071519	6x60	6	5	M8/M10	50	I lager
Installationsparametrar	Artnr 9658071519 Dimension, mm 6x60 BorrØ, mm 6 Max. montage, tfix, mm 5 Invändig gänga M8/M10 Längd, L, mm 60,0 Min. borrdjup, h1, mm 65 Min. montagedjup, hnom, mm 55 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 FlänsØ, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,50 Tvärlast osprucken betong, kN 5,6 Draglast sprucken betong, kN 2,10 Tvärlast sprucken betong, kN 0,0 ETA_DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2-IT 6X60 M8/M10X30 ETA EAN 4061245074153 Antal 50	Ladda ner bild Artikelblad Dela via e-post
