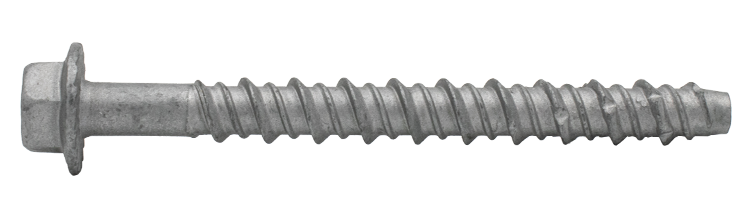

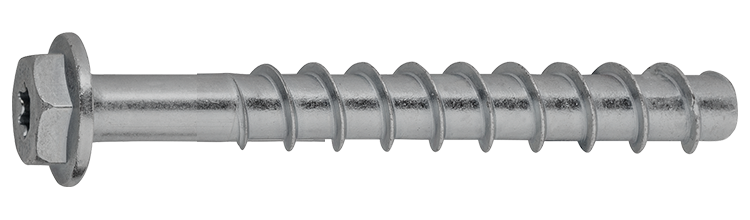

Betongskruv JC2-KB UTV

ETA-bedömd, FZV

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

ETA bedömd Option 1. Betongskruven JC2-KB UTV C3 går snabbt och enkelt att montera i sprucken och osprucken betong, JC2-KB tar stora laster även då kantavstånd och inbördes avstånd är små. Den är demonterbar och kan återanvändas varför den lämpar sig väl för temporära infästningar. Betongskruven skruvas ner i borrhålet genom detaljen och skär en gänga i betongen. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong.

Material: Stål
Ytbehandling: Zink/Nickel
Miljö: För användning utomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd

Dokument

Produktblad

Betongskruv JC2-KB UTV.pdf
Artnr BorrØ, d0, mm Längd, L, mm SW/Drivspår Max. montage, tfix, mm Min. borrdjup, h1, mm Antal
9658071404 6 35 SW13/T30 1 40 100
Installationsparametrar
Artnr
9658071404
BorrØ, d0, mm
6
Längd, L, mm
35
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
1
Min. borrdjup, h1, mm
40
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6X35/1 UTV ETA
EAN
4061245075631
Antal
100
Bild på Betongskruv JC2-KB HEX 6X35/1 UTV ETA
Ladda ner bild
Artikelblad
9658071405 6 45 SW13/T30 5/10 50 100
Installationsparametrar
Artnr
9658071405
BorrØ, d0, mm
6
Längd, L, mm
45
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
5/10
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
ETA_DoP
EJOT 4-002-180221-2020, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6x45/5/10 UTV ETA
EAN
7319610066591
Antal
100
Bild på Betongskruv JC2-KB HEX 6x45/5/10 UTV ETA
Ladda ner bild
Artikelblad
9658071407 6 50 SW13/T30 10/15 50 100
Installationsparametrar
Artnr
9658071407
BorrØ, d0, mm
6
Längd, L, mm
50
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
10/15
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
3,1
ETA_DoP
EJOT 4-002-180221-2020, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6x50/10/15 UTV ETA
EAN
7319610066607
Antal
100
Bild på Betongskruv JC2-KB HEX 6x50/10/15 UTV ETA
Ladda ner bild
Artikelblad
9658071409 6 60 SW13/T30 5/20 65/50 100
Installationsparametrar
Artnr
9658071409
BorrØ, d0, mm
6
Längd, L, mm
60
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
5/20
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6x60/5/20 UTV ETA
EAN
7319610066614
Antal
100
Bild på Betongskruv JC2-KB HEX 6x60/5/20 UTV ETA
Ladda ner bild
Artikelblad
9658071411 6 70 SW13/T30 15/30 65/50 100
Installationsparametrar
Artnr
9658071411
BorrØ, d0, mm
6
Längd, L, mm
70
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
15/30
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6X70/15/30 UTV ETA
EAN
4061245075648
Antal
100
Bild på Betongskruv JC2-KB HEX 6X70/15/30 UTV ETA
Ladda ner bild
Artikelblad
9658071413 6 80 SW13/T30 25/40 65/50 75
Installationsparametrar
Artnr
9658071413
BorrØ, d0, mm
6
Längd, L, mm
80
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
25/40
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6x80/25/40 UTV ETA
EAN
7319610066621
Antal
75
Bild på Betongskruv JC2-KB HEX 6x80/25/40 UTV ETA
Ladda ner bild
Artikelblad
9658071417 6 100 SW13/T30 45/60 65/50 50
Installationsparametrar
Artnr
9658071417
BorrØ, d0, mm
6
Längd, L, mm
100
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
45/60
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
4,5/2,4
Tvärlast osprucken betong, kN
5,6/5,6
Draglast sprucken betong, kN
2,1/1,2
Tvärlast sprucken betong, kN
4,5/4,7
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6x100/45/60 UTV ETA
EAN
7319610066638
Antal
50
Bild på Betongskruv JC2-KB HEX 6x100/45/60 UTV ETA
Ladda ner bild
Artikelblad
9658071421 6 140 SW13/T30 85/100 65/50 50
Installationsparametrar
Artnr
9658071421
BorrØ, d0, mm
6
Längd, L, mm
140
SW/Drivspår
SW13/T30
Max. montage, tfix, mm
85/100
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
4,5/2,4
Tvärlast osprucken betong, kN
5,6/5,6
Draglast sprucken betong, kN
2,1/1,2
Tvärlast sprucken betong, kN
4,5/4,7
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-KB HEX 6X140/85/100 UTV ETA
EAN
4061245075679
Antal
50
Bild på Betongskruv JC2-KB HEX 6X140/85/100 UTV ETA
Ladda ner bild
Artikelblad
9658071431 8 60 SW13/T40 5 65 50
Installationsparametrar
Artnr
9658071431
BorrØ, d0, mm
8
Längd, L, mm
60
SW/Drivspår
SW13/T40
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
5,9
Tvärlast osprucken betong, kN
5,9
Draglast sprucken betong, kN
3,0
Tvärlast sprucken betong, kN
4,2
ETA_DoP
-
Benämning
Betongskruv JC2-KB HEX 8x60/5 UTV
EAN
7319610066645
Antal
50
Bild på Betongskruv JC2-KB HEX 8x60/5 UTV
Ladda ner bild
Artikelblad
9658071433 8 70 SW13/T40 5/15 75/65 50
Installationsparametrar
Artnr
9658071433
BorrØ, d0, mm
8
Längd, L, mm
70
SW/Drivspår
SW13/T40
Max. montage, tfix, mm
5/15
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
65/55
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
7,6/5,9
Tvärlast osprucken betong, kN
7,9/5,9
Draglast sprucken betong, kN
3,8/3,0
Tvärlast sprucken betong, kN
5,5/4,2
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 8x70/5/15 UTV ETA
EAN
7319610066652
Antal
50
Bild på Betongskruv JC2-KB HEX 8x70/5/15 UTV ETA
Ladda ner bild
Artikelblad
9658071435 8 80 SW13/T40 15/25 75/65 50
Installationsparametrar
Artnr
9658071435
BorrØ, d0, mm
8
Längd, L, mm
80
SW/Drivspår
SW13/T40
Max. montage, tfix, mm
15/25
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
65/55
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
7,6/5,9
Tvärlast osprucken betong, kN
7,9/5,9
Draglast sprucken betong, kN
3,8/3,0
Tvärlast sprucken betong, kN
5,5/4,2
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 8x80/15/25 UTV ETA
EAN
7319610066669
Antal
50
Bild på Betongskruv JC2-KB HEX 8x80/15/25 UTV ETA
Ladda ner bild
Artikelblad
9658071439 8 100 SW13/T40 35/45 75/65 40
Installationsparametrar
Artnr
9658071439
BorrØ, d0, mm
8
Längd, L, mm
100
SW/Drivspår
SW13/T40
Max. montage, tfix, mm
35/45
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
65/55
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
7,6/5,9
Tvärlast osprucken betong, kN
7,9/5,9
Draglast sprucken betong, kN
3,8/3,0
Tvärlast sprucken betong, kN
5,5/4,2
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 8x100/35/45 UTV ETA
EAN
7319610066676
Antal
40
Bild på Betongskruv JC2-KB HEX 8x100/35/45 UTV ETA
Ladda ner bild
Artikelblad
9658071443 8 120 SW13/T40 55/65 75/65 25
Installationsparametrar
Artnr
9658071443
BorrØ, d0, mm
8
Längd, L, mm
120
SW/Drivspår
SW13/T40
Max. montage, tfix, mm
55/65
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
65/55
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
7,6/5,9
Tvärlast osprucken betong, kN
7,9/5,9
Draglast sprucken betong, kN
3,8/3,0
Tvärlast sprucken betong, kN
5,5/4,2
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 8x120/55/65 UTV ETA
EAN
7319610066683
Antal
25
Bild på Betongskruv JC2-KB HEX 8x120/55/65 UTV ETA
Ladda ner bild
Artikelblad
9658071461 10 90 SW15 5/20 95/80 25
Installationsparametrar
Artnr
9658071461
BorrØ, d0, mm
10
Längd, L, mm
90
SW/Drivspår
SW15
Max. montage, tfix, mm
5/20
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
85/70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,5
Åtdragningsmoment, Tinst, Nm
90
Draglast opsrucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 10x90/5/20 UTV ETA
EAN
7319610066706
Antal
25
Bild på Betongskruv JC2-KB HEX 10x90/5/20 UTV ETA
Ladda ner bild
Artikelblad
9658071463 10 100 SW15 15/30 95/80 25
Installationsparametrar
Artnr
9658071463
BorrØ, d0, mm
10
Längd, L, mm
100
SW/Drivspår
SW15
Max. montage, tfix, mm
15/30
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
85/70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,5
Åtdragningsmoment, Tinst, Nm
90
Draglast opsrucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 10x100/15/30 UTV ETA
EAN
7319610066713
Antal
25
Bild på Betongskruv JC2-KB HEX 10x100/15/30 UTV ETA
Ladda ner bild
Artikelblad
9658071467 10 120 SW15 35/50 95/80 25
Installationsparametrar
Artnr
9658071467
BorrØ, d0, mm
10
Längd, L, mm
120
SW/Drivspår
SW15
Max. montage, tfix, mm
35/50
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
85/70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,5
Åtdragningsmoment, Tinst, Nm
90
Draglast opsrucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 10x120/35/50 UTV ETA
EAN
7319610066720
Antal
25
Bild på Betongskruv JC2-KB HEX 10x120/35/50 UTV ETA
Ladda ner bild
Artikelblad
9658071469 10 140 SW15 55/70 95/80 25
Installationsparametrar
Artnr
9658071469
BorrØ, d0, mm
10
Längd, L, mm
140
SW/Drivspår
SW15
Max. montage, tfix, mm
55/70
Min. borrdjup, h1, mm
95/80
Min. montagedjup, hnom, mm
70
Min. materialtjocklek, hmin, mm
125
Frigående hålØ, df, mm
14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
90
Draglast opsrucken betong, kN
10,5
Tvärlast osprucken betong, kN
16,6
Draglast sprucken betong, kN
6,7
Tvärlast sprucken betong, kN
15,8
ETA_DoP
EJOT 4-008-170835-2019/2, ETA-17/0835
Benämning
Betongskruv JC2-KB HEX 10x140/55/70 UTV ETA
EAN
7319610066737
Antal
25
Bild på Betongskruv JC2-KB HEX 10x140/55/70 UTV ETA
Ladda ner bild
Artikelblad
