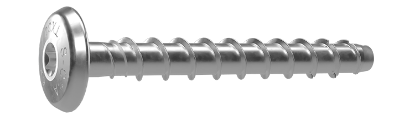

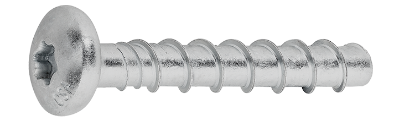

Betongskruv JC2 Plus PH FL UTV

ETA-bedömd, motsv. FZV

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

ETA bedömd Option 1 för sprucken och osprucken betong. Självgängande betongskruv för genomsticksmontage i betong. Inga expansionskrafter, klarar små kant-och inbördes avstånd. Lämpar sig för montage av takskenor, konsoler, skyltar, glaslister till fasadglas m.m. Demonterbar. Ytbehandlad zink/nickel.

Material: Stål

Ytbehandling: Zink/Nickel

Miljö: För användning utomhus

Utförande: Stort brickhuvud på 17,5 mm, försedd med TX-drivspår

Dokument

DOP 4-033-200446-2022 ETA-17/1009 DOP 4-039-171009-2023/01 ETA-20/0446

Produktblad

Betongskruv JC2 Plus PH FL UTV.pdf

	Artnr	Dimension, mm	HuvudØ, dk, mm	BorrØ, mm	Max. montage, tfix, mm	Antal	Lagerstatus
▼	9658071569	6x40	17,5	6	5	50	Fåtal
Installationsparametrar	Artnr 9658071569 Dimension, mm 6x40 HuvudØ, dk, mm 17,5 BorrØ, mm 6 Max. montage, tfix, mm 5 Längd, L, mm 40,0 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 35 Frigående hålØ, df, mm 9 Huvudhöjd, mm 3,50 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,9 Tvärlast osprucken betong, kN 5,4 Draglast sprucken betong, kN 1,9 Tvärlast sprucken betong, kN 5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus FR (PFL) 6x40/5 UTV EAN 7319610104224 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071573	6x60	17,5	6	5/20	50	I lager
Installationsparametrar	Artnr 9658071573 Dimension, mm 6x60 HuvudØ, dk, mm 17,5 BorrØ, mm 6 Max. montage, tfix, mm 5/20 Längd, L, mm 60,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9 Huvudhöjd, mm 3,50 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus FR (PFL) 6x60/5/20 UTV EAN 7319610104231 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658710500	6x60	17,5	6	5/20	500	I lager
Installationsparametrar	Artnr 9658710500 Dimension, mm 6x60 HuvudØ, dk, mm 17,5 BorrØ, mm 6 Max. montage, tfix, mm 5/20 Längd, L, mm 60,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9 Huvudhöjd, mm 3,50 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus FR (PFL) 6x60/5/20 UTV EAN 7319610105481 Antal 500	Ladda ner bild Artikelblad Dela via e-post
▼	9658711000	6x40	17,5	6	5	1000	I lager
Installationsparametrar	Artnr 9658711000 Dimension, mm 6x40 HuvudØ, dk, mm 17,5 BorrØ, mm 6 Max. montage, tfix, mm 5 Längd, L, mm 40,0 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 35 Frigående hålØ, df, mm 9 Huvudhöjd, mm 3,50 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,9 Tvärlast osprucken betong, kN 5,4 Draglast sprucken betong, kN 1,9 Tvärlast sprucken betong, kN 5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus FR (PFL) 6x40/5 UTV EAN 7319610105474 Antal 1000	Ladda ner bild Artikelblad Dela via e-post
