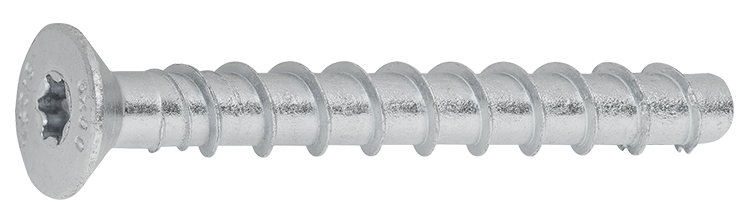

Betongskruv JC2-ST

Försänkt betongskruv, FZB

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

Betongskruven JC2-ST (försänkt) går snabbt och enkelt att montera i sprucken och osprucken betong, ETA bedömd Option 1. JC2-ST tar stora laster även då kantavstånd och inbördes avstånd är små. Den är demonterbar och kan återanvändas varför den lämpar sig väl för temporära infästningar. Betongskruven skruvas ner i borrhålet genom detaljen och skär en gänga i betongen. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd

Dokument

Produktblad

Betongskruv JC2-ST.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Drivspår Antal Lagerstatus
9658071601 5x50 5 5 TX25 100
Kontakta oss
Installationsparametrar
Artnr
9658071601
Dimension, mm
5x50
BorrØ, d0, mm
5
Max. montage, tfix, mm
5
Drivspår
TX25
Längd, L, mm
50
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
45
Frigående hålØ, df, mm
7
HuvudØ, dk, mm
9,8
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
1,7
Tvärlast osprucken betong, kN
1,7
Draglast sprucken betong, kN
-
Tvärlast sprucken betong, kN
-
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Betongskruv JC2-ST 5X50/5 T25 FZB
EAN
7319610088166
Antal
100
Bild på Betongskruv JC2-ST 5X50/5 T25 FZB
Ladda ner bild
Artikelblad
9658071602 5x75 5 30 TX25 100
Kontakta oss
Installationsparametrar
Artnr
9658071602
Dimension, mm
5x75
BorrØ, d0, mm
5
Max. montage, tfix, mm
30
Drivspår
TX25
Längd, L, mm
75
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
45
Frigående hålØ, df, mm
7
HuvudØ, dk, mm
9,8
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
1,7
Tvärlast osprucken betong, kN
1,7
Draglast sprucken betong, kN
-
Tvärlast sprucken betong, kN
-
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Betongskruv JC2-ST 5X75/30 T25 FZB
EAN
7319610088173
Antal
100
Bild på Betongskruv JC2-ST 5X75/30 T25 FZB
Ladda ner bild
Artikelblad
9658071603 5x100 5 55 TX25 100
Kontakta oss
Installationsparametrar
Artnr
9658071603
Dimension, mm
5x100
BorrØ, d0, mm
5
Max. montage, tfix, mm
55
Drivspår
TX25
Längd, L, mm
100
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
45
Frigående hålØ, df, mm
7
HuvudØ, dk, mm
9,8
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
1,7
Tvärlast osprucken betong, kN
1,7
Draglast sprucken betong, kN
-
Tvärlast sprucken betong, kN
-
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
-
Benämning
Betongskruv JC2-ST 5X100/55 T25 FZB
EAN
7319610088180
Antal
100
Bild på Betongskruv JC2-ST 5X100/55 T25 FZB
Ladda ner bild
Artikelblad
9658071607 6x50 6 10/15 TX30 100
I lager
Installationsparametrar
Artnr
9658071607
Dimension, mm
6x50
BorrØ, d0, mm
6
Max. montage, tfix, mm
10/15
Drivspår
TX30
Längd, L, mm
50
Min. borrdjup, h1, mm
50/45
Min. montagedjup, hnom, mm
40/35
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X50/10/15 ETA
EAN
4061245075693
Antal
100
Bild på Betongskruv JC2-ST 6X50/10/15 ETA
Ladda ner bild
Artikelblad
9658071609 6x60 6 5/20 TX30 100
I lager
Installationsparametrar
Artnr
9658071609
Dimension, mm
6x60
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/20
Drivspår
TX30
Längd, L, mm
60
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X60/5/20 ETA
EAN
7319610066775
Antal
100
Bild på Betongskruv JC2-ST 6X60/5/20 ETA
Ladda ner bild
Artikelblad
9658071605 6x45 6 5/10 TX30 100
Ej i lager
Installationsparametrar
Artnr
9658071605
Dimension, mm
6x45
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/10
Drivspår
TX30
Längd, L, mm
45
Min. borrdjup, h1, mm
50/45
Min. montagedjup, hnom, mm
40/35
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X45/5/10 ETA
EAN
4061245075686
Antal
100
Bild på Betongskruv JC2-ST 6X45/5/10 ETA
Ladda ner bild
Artikelblad
9658071613 6x80 6 25/40 TX30 100
I lager
Installationsparametrar
Artnr
9658071613
Dimension, mm
6x80
BorrØ, d0, mm
6
Max. montage, tfix, mm
25/40
Drivspår
TX30
Längd, L, mm
80
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X80/25/40 ETA
EAN
7319610066782
Antal
100
Bild på Betongskruv JC2-ST 6X80/25/40 ETA
Ladda ner bild
Artikelblad
9658071617 6x100 6 45/60 TX30 50
Fåtal
Installationsparametrar
Artnr
9658071617
Dimension, mm
6x100
BorrØ, d0, mm
6
Max. montage, tfix, mm
45/60
Drivspår
TX30
Längd, L, mm
100
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X100/45/60 ETA
EAN
7319610066799
Antal
50
Bild på Betongskruv JC2-ST 6X100/45/60 ETA
Ladda ner bild
Artikelblad
9658071619 6x120 6 65/80 TX30 50
Fåtal
Installationsparametrar
Artnr
9658071619
Dimension, mm
6x120
BorrØ, d0, mm
6
Max. montage, tfix, mm
65/80
Drivspår
TX30
Längd, L, mm
120
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X120/65/80 ETA
EAN
4061245075709
Antal
50
Bild på Betongskruv JC2-ST 6X120/65/80 ETA
Ladda ner bild
Artikelblad
