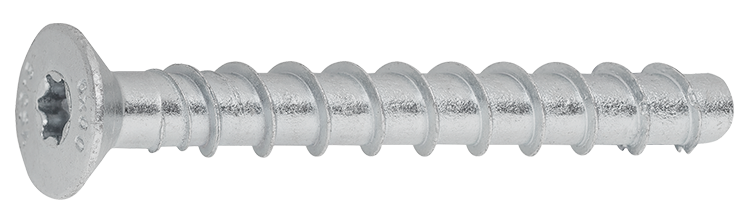

Betongskruv JC2-ST Plus

Försänkt betongskruv, FZB

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

Betongskruven JC2-ST Plus (försänkt) går snabbt och enkelt att montera i sprucken och osprucken betong, ETA bedömd Option 1. JC2-ST Plus tar stora laster även då kantavstånd och inbördes avstånd är små. Betongskruven skruvas ner i borrhålet genom detaljen och skär en gänga i betongen. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong.

Material: Stål

Ytbehandling: Blankförzinkad

Utförande: Försänkt huvud

Dokument

DOP 4-033-200446-2022 ETA-17/1009 DOP 4-039-171009-2023/01 ETA-20/0446 EPD JC2 Plus

Produktblad

Betongskruv JC2-ST Plus.pdf

	Artnr	Dimension, mm	BorrØ, mm	Max. montage, tfix, mm	Längd, L, mm	Antal	Lagerstatus
▼	9658071605	6x45	6,0	5/10	45,0	100	Kontakta oss
Installationsparametrar	Artnr 9658071605 Dimension, mm 6x45 BorrØ, mm 6,0 Max. montage, tfix, mm 5/10 Längd, L, mm 45,0 Min. borrdjup, h1, mm 50/45 Min. montagedjup, hnom, mm 40/35 Frigående hålØ, df, mm 9,0 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14,0 Draglast osprucken betong, kN 1,9/1,9 Tvärlast osprucken betong, kN 5,6/4,3 Draglast sprucken betong, kN 1,9/1,9 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 Drivspår TX30 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 6X45/5/10 FZB EAN 4061245075686 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071607	6x50	6,0	10/15	50,0	100	I lager
Installationsparametrar	Artnr 9658071607 Dimension, mm 6x50 BorrØ, mm 6,0 Max. montage, tfix, mm 10/15 Längd, L, mm 50,0 Min. borrdjup, h1, mm 50/45 Min. montagedjup, hnom, mm 40/35 Frigående hålØ, df, mm 9,0 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14,0 Draglast osprucken betong, kN 1,9/1,9 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 1,9/1,9 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 Drivspår TX30 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 6X50/10/15 FZB EAN 4061245075693 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071609	6x60	6,0	5/20	60,0	100	I lager
Installationsparametrar	Artnr 9658071609 Dimension, mm 6x60 BorrØ, mm 6,0 Max. montage, tfix, mm 5/20 Längd, L, mm 60,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9,0 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14,0 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 6X60/5/20 FZB EAN 7319610066775 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071613	6x80	6,0	25/40	80,0	100	I lager
Installationsparametrar	Artnr 9658071613 Dimension, mm 6x80 BorrØ, mm 6,0 Max. montage, tfix, mm 25/40 Längd, L, mm 80,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9,0 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14,0 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 6X80/25/40 FZB EAN 7319610066782 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071617	6x100	6,0	45/60	100,0	50	I lager
Installationsparametrar	Artnr 9658071617 Dimension, mm 6x100 BorrØ, mm 6,0 Max. montage, tfix, mm 45/60 Längd, L, mm 100,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9,0 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14,0 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 6X100/45/60 FZB EAN 7319610066799 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071619	6x120	6,0	65/80	120,0	50	I lager
Installationsparametrar	Artnr 9658071619 Dimension, mm 6x120 BorrØ, mm 6,0 Max. montage, tfix, mm 65/80 Längd, L, mm 120,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9,0 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14,0 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 6X120/65/80 FZB EAN 4061245075709 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071855	8x60	8,0	10	60,0	50	I lager
Installationsparametrar	Artnr 9658071855 Dimension, mm 8x60 BorrØ, mm 8,0 Max. montage, tfix, mm 10 Längd, L, mm 60,0 Min. borrdjup, h1, mm 60 Min. montagedjup, hnom, mm 50 Frigående hålØ, df, mm 12,0 HuvudØ, dk, mm 18,2 Åtdragningsmoment, Tinst, Nm 45,0 Draglast osprucken betong, kN 5,7 Tvärlast osprucken betong, kN 10,9 Draglast sprucken betong, kN 3,2 Tvärlast sprucken betong, kN 10,9 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX45 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 8x60/10 T45 FZB FZB EAN 7319610114810 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071861	8x80	8,0	15/30	80,0	50	I lager
Installationsparametrar	Artnr 9658071861 Dimension, mm 8x80 BorrØ, mm 8,0 Max. montage, tfix, mm 15/30 Längd, L, mm 80,0 Min. borrdjup, h1, mm 75/60 Min. montagedjup, hnom, mm 65/50 Frigående hålØ, df, mm 12,0 HuvudØ, dk, mm 18,2 Åtdragningsmoment, Tinst, Nm 45,0 Draglast osprucken betong, kN 8,8/5,7 Tvärlast osprucken betong, kN 10,9/10,9 Draglast sprucken betong, kN 6,0/3,2 Tvärlast sprucken betong, kN 10,9/10,9 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX45 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 8x80/15/30 T45 FZB FZB EAN 7319610114827 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071872	8x100	8,0	35/50	100,0	50	I lager
Installationsparametrar	Artnr 9658071872 Dimension, mm 8x100 BorrØ, mm 8,0 Max. montage, tfix, mm 35/50 Längd, L, mm 100,0 Min. borrdjup, h1, mm 75/60 Min. montagedjup, hnom, mm 65/50 Frigående hålØ, df, mm 12,0 HuvudØ, dk, mm 18,2 Åtdragningsmoment, Tinst, Nm 45,0 Draglast osprucken betong, kN 8,8/5,7 Tvärlast osprucken betong, kN 10,9/10,9 Draglast sprucken betong, kN 6,0/3,2 Tvärlast sprucken betong, kN 10,9/10,9 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX45 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus ST 8x100/35/50 T45 FZB FZB EAN 7319610114834 Antal 50	Ladda ner bild Artikelblad Dela via e-post
