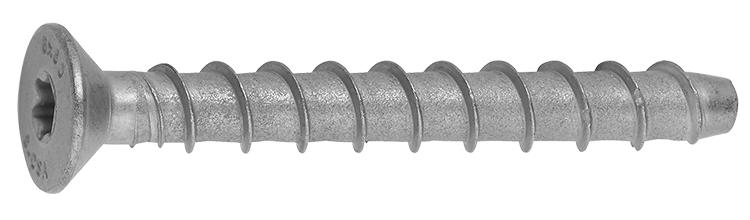

Betongskruv JC2-ST Plus UTV

Försänkt betongskruv, motsv. FZV

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

Betongskruven JC2-ST Plus UTV C3 (försänkt) går snabbt och enkelt att montera i sprucken och osprucken betong, ETA bedömd Option 1. JC2-ST tar stora laster även då kantavstånd och inbördes avstånd är små. Betongskruven skruvas ner i borrhålet genom detaljen och skär en gänga i betongen. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong.

Material: Stål

Ytbehandling: Zink/Nickel

Utförande: Försänkt huvud

Dokument

DOP 4-033-200446-2022 ETA-17/1009 DOP 4-039-171009-2023/01 ETA-20/0446 EPD JC2 Plus

Produktblad

Betongskruv JC2-ST Plus UTV.pdf

	Artnr	Dimension, mm	BorrØ, mm	Max. montage, tfix, mm	Längd, L, mm	Antal	Lagerstatus
▼	9658071655	6x45	6	5/10	45,0	100	I lager
Installationsparametrar	Artnr 9658071655 Dimension, mm 6x45 BorrØ, mm 6 Max. montage, tfix, mm 5/10 Längd, L, mm 45,0 Min. borrdjup, h1, mm 50/45 Min. montagedjup, hnom, mm 40/35 Frigående hålØ, df, mm 9 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,9/1,9 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 1,9/1,9 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 6X45/5/10 UTV EAN 7319610076033 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071657	6x50	6	10/15	50,0	100	I lager
Installationsparametrar	Artnr 9658071657 Dimension, mm 6x50 BorrØ, mm 6 Max. montage, tfix, mm 10/15 Längd, L, mm 50,0 Min. borrdjup, h1, mm 50/45 Min. montagedjup, hnom, mm 40/35 Frigående hålØ, df, mm 9 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,9/1,9 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 1,9/1,9 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 6X50/10/15 UTV EAN 7319610076040 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071659	6x60	6	5/20	60,0	100	I lager
Installationsparametrar	Artnr 9658071659 Dimension, mm 6x60 BorrØ, mm 6 Max. montage, tfix, mm 5/20 Längd, L, mm 60,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 6x60/5/20 UTV EAN 7319610066805 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071663	6x80	6	25/40	80,0	100	I lager
Installationsparametrar	Artnr 9658071663 Dimension, mm 6x80 BorrØ, mm 6 Max. montage, tfix, mm 25/40 Längd, L, mm 80,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 6x80/25/40 UTV EAN 7319610066812 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	9658071667	6x100	6	45/60	100,0	50	I lager
Installationsparametrar	Artnr 9658071667 Dimension, mm 6x100 BorrØ, mm 6 Max. montage, tfix, mm 45/60 Längd, L, mm 100,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 6x100/45/60 UTV EAN 7319610066829 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071669	6x120	6	65/80	120,0	50	I lager
Installationsparametrar	Artnr 9658071669 Dimension, mm 6x120 BorrØ, mm 6 Max. montage, tfix, mm 65/80 Längd, L, mm 120,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Frigående hålØ, df, mm 9 HuvudØ, dk, mm 14,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX30 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 6X120/65/80 UTV EAN 7319610076057 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071856	8x60	8	10	60,0	50	I lager
Installationsparametrar	Artnr 9658071856 Dimension, mm 8x60 BorrØ, mm 8 Max. montage, tfix, mm 10 Längd, L, mm 60,0 Min. borrdjup, h1, mm 60 Min. montagedjup, hnom, mm 50 Frigående hålØ, df, mm 12 HuvudØ, dk, mm 18,2 Åtdragningsmoment, Tinst, Nm 45 Draglast osprucken betong, kN 5,7 Tvärlast osprucken betong, kN 10,9 Draglast sprucken betong, kN 3,2 Tvärlast sprucken betong, kN 10,9 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX45 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 8x60/10 T45 UTV EAN 7319610114841 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071862	8x80	8	15/30	80,0	50	I lager
Installationsparametrar	Artnr 9658071862 Dimension, mm 8x80 BorrØ, mm 8 Max. montage, tfix, mm 15/30 Längd, L, mm 80,0 Min. borrdjup, h1, mm 75/60 Min. montagedjup, hnom, mm 65/50 Frigående hålØ, df, mm 12 HuvudØ, dk, mm 18,2 Åtdragningsmoment, Tinst, Nm 45 Draglast osprucken betong, kN 8,8/5,7 Tvärlast osprucken betong, kN 10,9/10,9 Draglast sprucken betong, kN 6,0/3,2 Tvärlast sprucken betong, kN 10,9/10,9 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX45 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 8x80/15/30 T45 UTV EAN 7319610114858 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071874	8x100	8	35/50	100,0	50	I lager
Installationsparametrar	Artnr 9658071874 Dimension, mm 8x100 BorrØ, mm 8 Max. montage, tfix, mm 35/50 Längd, L, mm 100,0 Min. borrdjup, h1, mm 75/60 Min. montagedjup, hnom, mm 65/50 Frigående hålØ, df, mm 12 HuvudØ, dk, mm 18,2 Åtdragningsmoment, Tinst, Nm 45 Draglast osprucken betong, kN 8,8/5,7 Tvärlast osprucken betong, kN 10,9/10,9 Draglast sprucken betong, kN 6,0/3,2 Tvärlast sprucken betong, kN 10,9/10,9 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 Drivspår TX45 Material Stål Korrosivitetsklass C3 Ytbehandling Zink/nickel Benämning Betongskruv JC2 Plus ST 8x100/35/50 T45 UTV EAN 7319610114865 Antal 50	Ladda ner bild Artikelblad Dela via e-post
