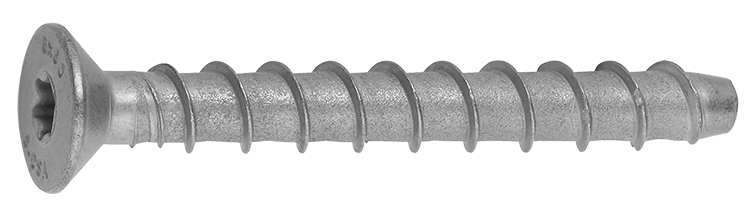

Betongskruv JC2-ST UTV

Försänkt betongskruv, FZV

Självgängande och godkänd betongskruv för genomsticksmontage. Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs.

Betongskruven JC2-ST UTV C3 (försänkt) går snabbt och enkelt att montera i sprucken och osprucken betong, ETA bedömd Option 1. JC2-ST tar stora laster även då kantavstånd och inbördes avstånd är små. Den är demonterbar och kan återanvändas varför den lämpar sig väl för temporära infästningar. Betongskruven skruvas ner i borrhålet genom detaljen och skär en gänga i betongen. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong.

Material: Stål
Ytbehandling: Zink/Nickel
Miljö: För användning utomhus
Korrosivitetsklass
ETA-bedömd
Brandmotståndsklass

Dokument

Produktblad

Betongskruv JC2-ST UTV.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Drivspår Antal Lagerstatus
9658071655 6x45 6 5/10 TX30 100
Kontakta oss
Installationsparametrar
Artnr
9658071655
Dimension, mm
6x45
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/10
Drivspår
TX30
Längd, L, mm
45
Min. borrdjup, h1, mm
50/45
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
-
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Zink/Nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X45/5/10 UTV ETA
EAN
7319610076033
Antal
100
Bild på Betongskruv JC2-ST 6X45/5/10 UTV ETA
Ladda ner bild
Artikelblad
9658071657 6x50 6 10/15 TX30 100
Kontakta oss
Installationsparametrar
Artnr
9658071657
Dimension, mm
6x50
BorrØ, d0, mm
6
Max. montage, tfix, mm
10/15
Drivspår
TX30
Längd, L, mm
50
Min. borrdjup, h1, mm
50/45
Min. montagedjup, hnom, mm
40/35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
-
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Zink/Nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X50/10/15 UTV ETA
EAN
7319610076040
Antal
100
Bild på Betongskruv JC2-ST 6X50/10/15 UTV ETA
Ladda ner bild
Artikelblad
9658071659 6x60 6 5/20 TX30 100
Fåtal
Installationsparametrar
Artnr
9658071659
Dimension, mm
6x60
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/20
Drivspår
TX30
Längd, L, mm
60
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Zink/Nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6x60/5/20 UTV ETA
EAN
7319610066805
Antal
100
Bild på Betongskruv JC2-ST 6x60/5/20 UTV ETA
Ladda ner bild
Artikelblad
9658071663 6x80 6 25/40 TX30 100
I lager
Installationsparametrar
Artnr
9658071663
Dimension, mm
6x80
BorrØ, d0, mm
6
Max. montage, tfix, mm
25/40
Drivspår
TX30
Längd, L, mm
80
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Zink/Nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6x80/25/40 UTV ETA
EAN
7319610066812
Antal
100
Bild på Betongskruv JC2-ST 6x80/25/40 UTV ETA
Ladda ner bild
Artikelblad
9658071667 6x100 6 45/60 TX30 50
Fåtal
Installationsparametrar
Artnr
9658071667
Dimension, mm
6x100
BorrØ, d0, mm
6
Max. montage, tfix, mm
45/60
Drivspår
TX30
Längd, L, mm
100
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
5,6/4,3
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Zink/Nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6x100/45/60 UTV ETA
EAN
7319610066829
Antal
50
Bild på Betongskruv JC2-ST 6x100/45/60 UTV ETA
Ladda ner bild
Artikelblad
9658071669 6x120 6 65/80 TX30 50
I lager
Installationsparametrar
Artnr
9658071669
Dimension, mm
6x120
BorrØ, d0, mm
6
Max. montage, tfix, mm
65/80
Drivspår
TX30
Längd, L, mm
120
Min. borrdjup, h1, mm
65/50
Min. montagedjup, hnom, mm
55/40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
HuvudØ, dk, mm
14
Åtdragningsmoment, Tinst, Nm
12
Draglast osprucken betong, kN
4,5/1,4
Tvärlast osprucken betong, kN
-
Draglast sprucken betong, kN
2,1/1,4
Tvärlast sprucken betong, kN
4,5/3,1
Material
Stål
Ytbehandling
Zink/Nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Benämning
Betongskruv JC2-ST 6X120/65/80 UTV ETA
EAN
7319610076057
Antal
50
Bild på Betongskruv JC2-ST 6X120/65/80 UTV ETA
Ladda ner bild
Artikelblad
