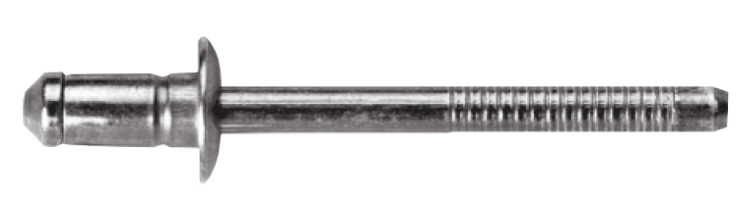

Blindnit ST/ST AVIBULB®

Kullrigt huvud och splint av stål

AVIBULB® är en kallformad blindnit helt i stål, vilket ger mycket hög hållfasthet.

AVIBULB® har extra stor expansionsförmåga i nitkroppen, och låser fast splinten. Det ger ett tätt nitförband, möjlighet till större håltoleranser och enklare inpassning av detaljer.

Material: Stål/Stål
Ytbehandling: Blankförzinkad
Korrosivitetsklass

Dokument

Produktblad

Blindnit ST/ST AVIBULB®.pdf
Artnr Typ Diameter, mm Längd, L, mm Greppområde, mm HuvudØ, dk, mm Antal
113031 BN01-0408 3,2 9,1 1,0-3,0 6,3 500
Installationsparametrar
Artnr
113031
Typ
BN01-0408
Diameter, mm
3,2
Längd, L, mm
9,1
Greppområde, mm
1,0-3,0
HuvudØ, dk, mm
6,3
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
1,2
Draghållfasthet, kN
1,3
Benämning
Avibulb BN01-0408 STST
EAN
7319611130314
Antal
500
Bild på Avibulb BN01-0408 STST
Ladda ner bild
Artikelblad
113030 BN01-0408 3,2 9,1 1,0-3,0 6,3 8000
Installationsparametrar
Artnr
113030
Typ
BN01-0408
Diameter, mm
3,2
Längd, L, mm
9,1
Greppområde, mm
1,0-3,0
HuvudØ, dk, mm
6,3
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
1,2
Draghållfasthet, kN
1,3
Benämning
Avibulb BN01-0408 STST
EAN
7319611130307
Antal
8000
Bild på Avibulb BN01-0408 STST
Ladda ner bild
Artikelblad
113041 BN01-0411 3,2 11,7 3,0-5,0 6,3 500
Installationsparametrar
Artnr
113041
Typ
BN01-0411
Diameter, mm
3,2
Längd, L, mm
11,7
Greppområde, mm
3,0-5,0
HuvudØ, dk, mm
6,3
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
1,7
Draghållfasthet, kN
1,3
Benämning
Avibulb BN01-0411 STST
EAN
7319611130413
Antal
500
Bild på Avibulb BN01-0411 STST
Ladda ner bild
Artikelblad
113040 BN01-0411 3,2 11,7 3,0-5,0 6,3 8000
Installationsparametrar
Artnr
113040
Typ
BN01-0411
Diameter, mm
3,2
Längd, L, mm
11,7
Greppområde, mm
3,0-5,0
HuvudØ, dk, mm
6,3
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
1,7
Draghållfasthet, kN
1,3
Benämning
Avibulb BN01-0411 STST
EAN
7319611130406
Antal
8000
Bild på Avibulb BN01-0411 STST
Ladda ner bild
Artikelblad
113051 BN01-0414 3,2 14 5,0-7,0 6,3 500
Installationsparametrar
Artnr
113051
Typ
BN01-0414
Diameter, mm
3,2
Längd, L, mm
14
Greppområde, mm
5,0-7,0
HuvudØ, dk, mm
6,3
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
2,5
Draghållfasthet, kN
1,3
Benämning
Avibulb BN01-0414 STST
EAN
7319611130512
Antal
500
Bild på Avibulb BN01-0414 STST
Ladda ner bild
Artikelblad
113050 BN01-0414 3,2 14 5,0-7,0 6,3 6000
Installationsparametrar
Artnr
113050
Typ
BN01-0414
Diameter, mm
3,2
Längd, L, mm
14
Greppområde, mm
5,0-7,0
HuvudØ, dk, mm
6,3
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
2,5
Draghållfasthet, kN
1,3
Benämning
Avibulb BN01-0414 STST
EAN
7319611130505
Antal
6000
Bild på Avibulb BN01-0414 STST
Ladda ner bild
Artikelblad
113061 BN01-0509 4 10,4 1,0-3,0 7,7 500
Installationsparametrar
Artnr
113061
Typ
BN01-0509
Diameter, mm
4
Längd, L, mm
10,4
Greppområde, mm
1,0-3,0
HuvudØ, dk, mm
7,7
HålØ, mm
4,1-4,3
Skjuvhållfasthet, kN
2,4
Draghållfasthet, kN
2,8
Benämning
Avibulb BN01-0509 STST
EAN
7319611130611
Antal
500
Bild på Avibulb BN01-0509 STST
Ladda ner bild
Artikelblad
113060 BN01-0509 4 10,4 1,0-3,0 7,7 5000
Installationsparametrar
Artnr
113060
Typ
BN01-0509
Diameter, mm
4
Längd, L, mm
10,4
Greppområde, mm
1,0-3,0
HuvudØ, dk, mm
7,7
HålØ, mm
4,1-4,3
Skjuvhållfasthet, kN
2,4
Draghållfasthet, kN
2,8
Benämning
Avibulb BN01-0509 STST
EAN
7319611130604
Antal
5000
Bild på Avibulb BN01-0509 STST
Ladda ner bild
Artikelblad
113071 BN01-0512 4 12,9 3,0-5,0 7,7 500
Installationsparametrar
Artnr
113071
Typ
BN01-0512
Diameter, mm
4
Längd, L, mm
12,9
Greppområde, mm
3,0-5,0
HuvudØ, dk, mm
7,7
HålØ, mm
4,1-4,3
Skjuvhållfasthet, kN
3,5
Draghållfasthet, kN
2,8
Benämning
Avibulb BN01-0512 STST
EAN
7319611130710
Antal
500
Bild på Avibulb BN01-0512 STST
Ladda ner bild
Artikelblad
113070 BN01-0512 4 12,9 3,0-5,0 7,7 5000
Installationsparametrar
Artnr
113070
Typ
BN01-0512
Diameter, mm
4
Längd, L, mm
12,9
Greppområde, mm
3,0-5,0
HuvudØ, dk, mm
7,7
HålØ, mm
4,1-4,3
Skjuvhållfasthet, kN
3,5
Draghållfasthet, kN
2,8
Benämning
Avibulb BN01-0512 STST
EAN
7319611130703
Antal
5000
Bild på Avibulb BN01-0512 STST
Ladda ner bild
Artikelblad
113081 BN01-0516 4 15,7 5,0-7,0 7,7 500
Installationsparametrar
Artnr
113081
Typ
BN01-0516
Diameter, mm
4
Längd, L, mm
15,7
Greppområde, mm
5,0-7,0
HuvudØ, dk, mm
7,7
HålØ, mm
4,1-4,3
Skjuvhållfasthet, kN
4,1
Draghållfasthet, kN
2,8
Benämning
Avibulb BN01-0516 STST
EAN
7319611130819
Antal
500
Bild på Avibulb BN01-0516 STST
Ladda ner bild
Artikelblad
113080 BN01-0516 4 15,7 5,0-7,0 7,7 5000
Installationsparametrar
Artnr
113080
Typ
BN01-0516
Diameter, mm
4
Längd, L, mm
15,7
Greppområde, mm
5,0-7,0
HuvudØ, dk, mm
7,7
HålØ, mm
4,1-4,3
Skjuvhållfasthet, kN
4,1
Draghållfasthet, kN
2,8
Benämning
Avibulb BN01-0516 STST
EAN
7319611130802
Antal
5000
Bild på Avibulb BN01-0516 STST
Ladda ner bild
Artikelblad
113091 BN01-0611 4,8 12,1 1,5-3,5 9,3 500
Installationsparametrar
Artnr
113091
Typ
BN01-0611
Diameter, mm
4,8
Längd, L, mm
12,1
Greppområde, mm
1,5-3,5
HuvudØ, dk, mm
9,3
HålØ, mm
4,9-5,1
Skjuvhållfasthet, kN
3,6
Draghållfasthet, kN
3,8
Benämning
Avibulb BN01-0611 STST
EAN
7319611130918
Antal
500
Bild på Avibulb BN01-0611 STST
Ladda ner bild
Artikelblad
113090 BN01-0611 4,8 12,1 1,5-3,5 9,3 3000
Installationsparametrar
Artnr
113090
Typ
BN01-0611
Diameter, mm
4,8
Längd, L, mm
12,1
Greppområde, mm
1,5-3,5
HuvudØ, dk, mm
9,3
HålØ, mm
4,9-5,1
Skjuvhållfasthet, kN
3,6
Draghållfasthet, kN
3,8
Benämning
Avibulb BN01-0611 STST
EAN
7319611130901
Antal
3000
Bild på Avibulb BN01-0611 STST
Ladda ner bild
Artikelblad
113101 BN01-0614 4,8 14,7 3,5-6,0 9,3 250
Installationsparametrar
Artnr
113101
Typ
BN01-0614
Diameter, mm
4,8
Längd, L, mm
14,7
Greppområde, mm
3,5-6,0
HuvudØ, dk, mm
9,3
HålØ, mm
4,9-5,1
Skjuvhållfasthet, kN
4,2
Draghållfasthet, kN
3,8
Benämning
Avibulb BN01-0614 STST
EAN
7319611131014
Antal
250
Bild på Avibulb BN01-0614 STST
Ladda ner bild
Artikelblad
113100 BN01-0614 4,8 14,7 3,5-6,0 9,3 3000
Installationsparametrar
Artnr
113100
Typ
BN01-0614
Diameter, mm
4,8
Längd, L, mm
14,7
Greppområde, mm
3,5-6,0
HuvudØ, dk, mm
9,3
HålØ, mm
4,9-5,1
Skjuvhållfasthet, kN
4,2
Draghållfasthet, kN
3,8
Benämning
Avibulb BN01-0614 STST
EAN
7319611131007
Antal
3000
Bild på Avibulb BN01-0614 STST
Ladda ner bild
Artikelblad
113111 BN01-0618 4,8 17,6 6,0-8,5 9,3 250
Installationsparametrar
Artnr
113111
Typ
BN01-0618
Diameter, mm
4,8
Längd, L, mm
17,6
Greppområde, mm
6,0-8,5
HuvudØ, dk, mm
9,3
HålØ, mm
4,9-5,1
Skjuvhållfasthet, kN
5,6
Draghållfasthet, kN
3,8
Benämning
Avibulb BN01-0618 STST
EAN
7319611131113
Antal
250
Bild på Avibulb BN01-0618 STST
Ladda ner bild
Artikelblad
113110 BN01-0618 4,8 17,6 6,0-8,5 9,3 3000
Installationsparametrar
Artnr
113110
Typ
BN01-0618
Diameter, mm
4,8
Längd, L, mm
17,6
Greppområde, mm
6,0-8,5
HuvudØ, dk, mm
9,3
HålØ, mm
4,9-5,1
Skjuvhållfasthet, kN
5,6
Draghållfasthet, kN
3,8
Benämning
Avibulb BN01-0618 STST
EAN
7319611131106
Antal
3000
Bild på Avibulb BN01-0618 STST
Ladda ner bild
Artikelblad
113211 BN01-6010 6 14 1,5-4,0 12 250
Installationsparametrar
Artnr
113211
Typ
BN01-6010
Diameter, mm
6
Längd, L, mm
14
Greppområde, mm
1,5-4,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
4,2
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6010 STST
EAN
7319611132110
Antal
250
Bild på Avibulb BN01-6010 STST
Ladda ner bild
Artikelblad
113210 BN01-6010 6 14 1,5-4,0 12 2000
Installationsparametrar
Artnr
113210
Typ
BN01-6010
Diameter, mm
6
Längd, L, mm
14
Greppområde, mm
1,5-4,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
4,2
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6010 STST
EAN
7319611132103
Antal
2000
Bild på Avibulb BN01-6010 STST
Ladda ner bild
Artikelblad
113221 BN01-6013 6 17 3,0-6,0 12 250
Installationsparametrar
Artnr
113221
Typ
BN01-6013
Diameter, mm
6
Längd, L, mm
17
Greppområde, mm
3,0-6,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
5,4
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6013 STST
EAN
7319611132219
Antal
250
Bild på Avibulb BN01-6013 STST
Ladda ner bild
Artikelblad
113220 BN01-6013 6 17 3,0-6,0 12 2000
Installationsparametrar
Artnr
113220
Typ
BN01-6013
Diameter, mm
6
Längd, L, mm
17
Greppområde, mm
3,0-6,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
5,4
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6013 STST
EAN
7319611132202
Antal
2000
Bild på Avibulb BN01-6013 STST
Ladda ner bild
Artikelblad
113231 BN01-6016 6 20 6,0-9,0 12 250
Installationsparametrar
Artnr
113231
Typ
BN01-6016
Diameter, mm
6
Längd, L, mm
20
Greppområde, mm
6,0-9,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
8,5
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6016 STST
EAN
7319611132318
Antal
250
Bild på Avibulb BN01-6016 STST
Ladda ner bild
Artikelblad
113230 BN01-6016 6 20 6,0-9,0 12 2000
Installationsparametrar
Artnr
113230
Typ
BN01-6016
Diameter, mm
6
Längd, L, mm
20
Greppområde, mm
6,0-9,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
8,5
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6016 STST
EAN
7319611132301
Antal
2000
Bild på Avibulb BN01-6016 STST
Ladda ner bild
Artikelblad
113241 BN01-6019 6 23 9,0-12,0 12 250
Installationsparametrar
Artnr
113241
Typ
BN01-6019
Diameter, mm
6
Längd, L, mm
23
Greppområde, mm
9,0-12,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
8,5
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6019 STST
EAN
7319611132417
Antal
250
Bild på Avibulb BN01-6019 STST
Ladda ner bild
Artikelblad
113240 BN01-6019 6 23 9,0-12,0 12 2000
Installationsparametrar
Artnr
113240
Typ
BN01-6019
Diameter, mm
6
Längd, L, mm
23
Greppområde, mm
9,0-12,0
HuvudØ, dk, mm
12
HålØ, mm
6,1-6,3
Skjuvhållfasthet, kN
8,5
Draghållfasthet, kN
5,4
Benämning
Avibulb BN01-6019 STST
EAN
7319611132400
Antal
2000
Bild på Avibulb BN01-6019 STST
Ladda ner bild
Artikelblad
113116 BN01-0816 6,4 17,3 1,5-5,5 13,4 250
Installationsparametrar
Artnr
113116
Typ
BN01-0816
Diameter, mm
6,4
Längd, L, mm
17,3
Greppområde, mm
1,5-5,5
HuvudØ, dk, mm
13,4
HålØ, mm
6,6-7,0
Skjuvhållfasthet, kN
11,1
Draghållfasthet, kN
6,8
Benämning
Avibulb BN01-0816 STST
EAN
7319611131168
Antal
250
Bild på Avibulb BN01-0816 STST
Ladda ner bild
Artikelblad
113115 BN01-0816 6,4 17,3 1,5-5,5 13,4 1000
Installationsparametrar
Artnr
113115
Typ
BN01-0816
Diameter, mm
6,4
Längd, L, mm
17,3
Greppområde, mm
1,5-5,5
HuvudØ, dk, mm
13,4
HålØ, mm
6,6-7,0
Skjuvhållfasthet, kN
11,1
Draghållfasthet, kN
6,8
Benämning
Avibulb BN01-0816 STST
EAN
7319611131151
Antal
1000
Bild på Avibulb BN01-0816 STST
Ladda ner bild
Artikelblad
