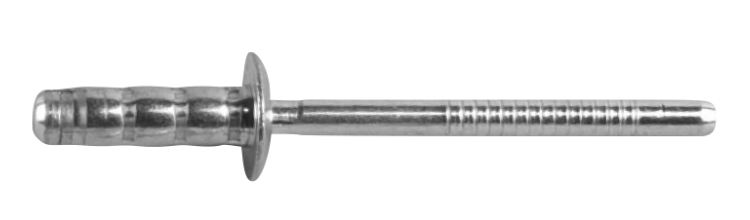

Blindnit ST/ST STAVEX® multigrip

Kullrigt huvud och splint av stål

STAVEX® är en nyutvecklad blindnit tillverkad helt i stål och utformad för att klara stora variationer i materialtjocklekar.

Denna multigripnit reducerar antalet varianter i tillverkningen och ger samtidigt extra bra hållfasthetsegenskaper. Splinten är fastlåst och ger täta och vibrationssäkra förband. Niten monteras i borrat eller stansat hål 0,1-0,2 (min-max) mm större än nominell nitdiamater.

Material: Stål/Stål
Ytbehandling: Blankförzinkad
Utförande: Typbeteckning BS01
Korrosivitetsklass

Dokument

Produktblad

Blindnit ST/ST STAVEX® multigrip.pdf
Artnr Typ Diameter, mm Längd, L, mm Greppområde, mm HuvudØ, dk, mm Antal
100811 BS01-0414 3,2 14,5 1,0-6,0 7,6 1000
Installationsparametrar
Artnr
100811
Typ
BS01-0414
Diameter, mm
3,2
Längd, L, mm
14,5
Greppområde, mm
1,0-6,0
HuvudØ, dk, mm
7,6
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
0,9
Draghållfasthet, kN
1,2
Benämning
Stavex BS01-0414
EAN
7319611008118
Antal
1000
Bild på Stavex BS01-0414
Ladda ner bild
Artikelblad
100810 BS01-0414 3,2 14,5 1,0-6,0 7,6 7000
Installationsparametrar
Artnr
100810
Typ
BS01-0414
Diameter, mm
3,2
Längd, L, mm
14,5
Greppområde, mm
1,0-6,0
HuvudØ, dk, mm
7,6
HålØ, mm
3,3-3,4
Skjuvhållfasthet, kN
0,9
Draghållfasthet, kN
1,2
Benämning
Stavex BS01-0414
EAN
7319611008101
Antal
7000
Bild på Stavex BS01-0414
Ladda ner bild
Artikelblad
100821 BS01-0516 4 16 2,0-8,0 8,4 500
Installationsparametrar
Artnr
100821
Typ
BS01-0516
Diameter, mm
4
Längd, L, mm
16
Greppområde, mm
2,0-8,0
HuvudØ, dk, mm
8,4
HålØ, mm
4,1-4,2
Skjuvhållfasthet, kN
1,5
Draghållfasthet, kN
1,8
Benämning
Stavex BS01-0516
EAN
7319611008217
Antal
500
Bild på Stavex BS01-0516
Ladda ner bild
Artikelblad
100820 BS01-0516 4 16 2,0-8,0 8,4 2500
Installationsparametrar
Artnr
100820
Typ
BS01-0516
Diameter, mm
4
Längd, L, mm
16
Greppområde, mm
2,0-8,0
HuvudØ, dk, mm
8,4
HålØ, mm
4,1-4,2
Skjuvhållfasthet, kN
1,5
Draghållfasthet, kN
1,8
Benämning
Stavex BS01-0516
EAN
7319611008200
Antal
2500
Bild på Stavex BS01-0516
Ladda ner bild
Artikelblad
100841 BS01-0614 4,8 13,8 1,5-6,3 10,1 250
Installationsparametrar
Artnr
100841
Typ
BS01-0614
Diameter, mm
4,8
Längd, L, mm
13,8
Greppområde, mm
1,5-6,3
HuvudØ, dk, mm
10,1
HålØ, mm
4,9-5,0
Skjuvhållfasthet, kN
2,6
Draghållfasthet, kN
2,9
Benämning
Stavex BS01-0614
EAN
7319611008415
Antal
250
Bild på Stavex BS01-0614
Ladda ner bild
Artikelblad
100840 BS01-0614 4,8 13,8 1,5-6,3 10,1 2000
Installationsparametrar
Artnr
100840
Typ
BS01-0614
Diameter, mm
4,8
Längd, L, mm
13,8
Greppområde, mm
1,5-6,3
HuvudØ, dk, mm
10,1
HålØ, mm
4,9-5,0
Skjuvhållfasthet, kN
2,6
Draghållfasthet, kN
2,9
Benämning
Stavex BS01-0614
EAN
7319611008408
Antal
2000
Bild på Stavex BS01-0614
Ladda ner bild
Artikelblad
100851 BS01-0618 4,8 17,1 1,5-9,0 10,1 250
Installationsparametrar
Artnr
100851
Typ
BS01-0618
Diameter, mm
4,8
Längd, L, mm
17,1
Greppområde, mm
1,5-9,0
HuvudØ, dk, mm
10,1
HålØ, mm
4,9-5,0
Skjuvhållfasthet, kN
2,6
Draghållfasthet, kN
2,9
Benämning
Stavex BS01-0618
EAN
7319611008514
Antal
250
Bild på Stavex BS01-0618
Ladda ner bild
Artikelblad
100850 BS01-0618 4,8 17,1 1,5-9,0 10,1 2000
Installationsparametrar
Artnr
100850
Typ
BS01-0618
Diameter, mm
4,8
Längd, L, mm
17,1
Greppområde, mm
1,5-9,0
HuvudØ, dk, mm
10,1
HålØ, mm
4,9-5,0
Skjuvhållfasthet, kN
2,6
Draghållfasthet, kN
2,9
Benämning
Stavex BS01-0618
EAN
7319611008507
Antal
2000
Bild på Stavex BS01-0618
Ladda ner bild
Artikelblad
100861 BS01-0622 4,8 20,1 6,4-12,7 10,1 250
Installationsparametrar
Artnr
100861
Typ
BS01-0622
Diameter, mm
4,8
Längd, L, mm
20,1
Greppområde, mm
6,4-12,7
HuvudØ, dk, mm
10,1
HålØ, mm
4,9-5,0
Skjuvhållfasthet, kN
2,6
Draghållfasthet, kN
2,9
Benämning
Stavex BS01-0622
EAN
7319611008613
Antal
250
Bild på Stavex BS01-0622
Ladda ner bild
Artikelblad
100860 BS01-0622 4,8 20,1 6,4-12,7 10,1 3000
Installationsparametrar
Artnr
100860
Typ
BS01-0622
Diameter, mm
4,8
Längd, L, mm
20,1
Greppområde, mm
6,4-12,7
HuvudØ, dk, mm
10,1
HålØ, mm
4,9-5,0
Skjuvhållfasthet, kN
2,6
Draghållfasthet, kN
2,9
Benämning
Stavex BS01-0622
EAN
7319611008606
Antal
3000
Bild på Stavex BS01-0622
Ladda ner bild
Artikelblad
100871 BS160-4844 6,4 16,8 1,5-7,6 13,1 250
Installationsparametrar
Artnr
100871
Typ
BS160-4844
Diameter, mm
6,4
Längd, L, mm
16,8
Greppområde, mm
1,5-7,6
HuvudØ, dk, mm
13,1
HålØ, mm
6,5-6,6
Skjuvhållfasthet, kN
3,1
Draghållfasthet, kN
3,6
Benämning
Stavex BS1610-4844
EAN
7319611008712
Antal
250
Bild på Stavex BS1610-4844
Ladda ner bild
Artikelblad
100870 BS160-4844 6,4 16,8 1,5-7,6 13,1 2000
Installationsparametrar
Artnr
100870
Typ
BS160-4844
Diameter, mm
6,4
Längd, L, mm
16,8
Greppområde, mm
1,5-7,6
HuvudØ, dk, mm
13,1
HålØ, mm
6,5-6,6
Skjuvhållfasthet, kN
3,1
Draghållfasthet, kN
3,6
Benämning
Stavex BS1610-4844
EAN
7319611008705
Antal
2000
Bild på Stavex BS1610-4844
Ladda ner bild
Artikelblad
