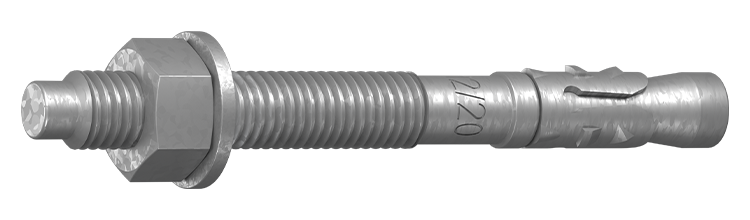

Expander BA-C

Option 7, för osprucken betong

Expander för användning torrt inomhus i osprucken betong C20/25. För medeltunga till tunga applikationer.

Snabb och enkel att förankra. Godkänd för användning i icke-sprucken betong.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass

Dokument

Produktblad

Expander BA-C.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm SW Max. montage tfix, tfix, mm Antal
9650007202 8x75 8 72 13 10 75
Installationsparametrar
Artnr
9650007202
Dimension, mm
8x75
BorrØ, d0, mm
8
Längd, L, mm
72
SW
13
Max. montage tfix, tfix, mm
10
Min. borrdjup, h1, mm
63
Åtdragningsmoment, Tinst, Nm
15
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 8x75/10 FZB ETA Option 7
EAN
4061245066158
Antal
75
Bild på Expander BA-C 8x75/10 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007203 8x95 8 92 13 30 50
Installationsparametrar
Artnr
9650007203
Dimension, mm
8x95
BorrØ, d0, mm
8
Längd, L, mm
92
SW
13
Max. montage tfix, tfix, mm
30
Min. borrdjup, h1, mm
63
Åtdragningsmoment, Tinst, Nm
15
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 8x95/30 FZB ETA Option 7
EAN
4061245066165
Antal
50
Bild på Expander BA-C 8x95/30  FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007205 8x115 8 112 13 50 50
Installationsparametrar
Artnr
9650007205
Dimension, mm
8x115
BorrØ, d0, mm
8
Längd, L, mm
112
SW
13
Max. montage tfix, tfix, mm
50
Min. borrdjup, h1, mm
63
Åtdragningsmoment, Tinst, Nm
30
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 8x115/50 FZB ETA Option 7
EAN
4061245066172
Antal
50
Bild på Expander BA-C 8x115/50  FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007208 10x92 10 92 17 10 50
Installationsparametrar
Artnr
9650007208
Dimension, mm
10x92
BorrØ, d0, mm
10
Längd, L, mm
92
SW
17
Max. montage tfix, tfix, mm
10
Min. borrdjup, h1, mm
69
Åtdragningsmoment, Tinst, Nm
30
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 10x92/10 FZB ETA Option 7
EAN
4061245066189
Antal
50
Bild på Expander BA-C 10x92/10  FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007209 10x95 10 102 17 20 50
Installationsparametrar
Artnr
9650007209
Dimension, mm
10x95
BorrØ, d0, mm
10
Längd, L, mm
102
SW
17
Max. montage tfix, tfix, mm
20
Min. borrdjup, h1, mm
69
Åtdragningsmoment, Tinst, Nm
30
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 10x95/20 FZB ETA Option 7
EAN
4061245066196
Antal
50
Bild på Expander BA-C 10x95/20  FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007210 10x105 10 112 17 30 40
Installationsparametrar
Artnr
9650007210
Dimension, mm
10x105
BorrØ, d0, mm
10
Längd, L, mm
112
SW
17
Max. montage tfix, tfix, mm
30
Min. borrdjup, h1, mm
69
Åtdragningsmoment, Tinst, Nm
30
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 10x105/30 FZB ETA Option 7
EAN
4061245066202
Antal
40
Bild på Expander BA-C 10x105/30  FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007211 10x132 10 132 17 50 30
Installationsparametrar
Artnr
9650007211
Dimension, mm
10x132
BorrØ, d0, mm
10
Längd, L, mm
132
SW
17
Max. montage tfix, tfix, mm
50
Min. borrdjup, h1, mm
69
Åtdragningsmoment, Tinst, Nm
30
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 10x132/50 FZB ETA Option 7
EAN
4061245066219
Antal
30
Bild på Expander BA-C 10x132/50  FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007212 12x103 12 103 19 10 30
Installationsparametrar
Artnr
9650007212
Dimension, mm
12x103
BorrØ, d0, mm
12
Längd, L, mm
103
SW
19
Max. montage tfix, tfix, mm
10
Min. borrdjup, h1, mm
92
Åtdragningsmoment, Tinst, Nm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 12x103/10 FZB ETA Option 7
EAN
4061245066226
Antal
30
Bild på Expander BA-C 12x103/10 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007213 12x118 12 118 19 20 30
Installationsparametrar
Artnr
9650007213
Dimension, mm
12x118
BorrØ, d0, mm
12
Längd, L, mm
118
SW
19
Max. montage tfix, tfix, mm
20
Min. borrdjup, h1, mm
92
Åtdragningsmoment, Tinst, Nm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 12x118/20 FZB ETA Option 7
EAN
4061245066233
Antal
30
Bild på Expander BA-C 12x118/20 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007214 12x128 12 128 19 30 25
Installationsparametrar
Artnr
9650007214
Dimension, mm
12x128
BorrØ, d0, mm
12
Längd, L, mm
128
SW
19
Max. montage tfix, tfix, mm
30
Min. borrdjup, h1, mm
92
Åtdragningsmoment, Tinst, Nm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 12x128/30 FZB ETA Option 7
EAN
4061245066240
Antal
25
Bild på Expander BA-C 12x128/30 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007215 12x148 12 148 19 50 25
Installationsparametrar
Artnr
9650007215
Dimension, mm
12x148
BorrØ, d0, mm
12
Längd, L, mm
148
SW
19
Max. montage tfix, tfix, mm
50
Min. borrdjup, h1, mm
92
Åtdragningsmoment, Tinst, Nm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 12x148/50 FZB ETA Option 7
EAN
4061245066257
Antal
25
Bild på Expander BA-C 12x148/50 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007217 16x123 16 123 24 10 10
Installationsparametrar
Artnr
9650007217
Dimension, mm
16x123
BorrØ, d0, mm
16
Längd, L, mm
123
SW
24
Max. montage tfix, tfix, mm
10
Min. borrdjup, h1, mm
109
Åtdragningsmoment, Tinst, Nm
90
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 16x123/10 FZB ETA Option 7
EAN
4061245066264
Antal
10
Bild på Expander BA-C 16x123/10 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007219 16x138 16 138 24 20 15
Installationsparametrar
Artnr
9650007219
Dimension, mm
16x138
BorrØ, d0, mm
16
Längd, L, mm
138
SW
24
Max. montage tfix, tfix, mm
20
Min. borrdjup, h1, mm
109
Åtdragningsmoment, Tinst, Nm
90
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 16x138/20 FZB ETA Option 7
EAN
4061245066271
Antal
15
Bild på Expander BA-C 16x138/20 FZB ETA Option 7
Ladda ner bild
Artikelblad
9650007220 16x168 16 168 24 50 15
Installationsparametrar
Artnr
9650007220
Dimension, mm
16x168
BorrØ, d0, mm
16
Längd, L, mm
168
SW
24
Max. montage tfix, tfix, mm
50
Min. borrdjup, h1, mm
109
Åtdragningsmoment, Tinst, Nm
90
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Expander BA-C 16x168/50 FZB ETA Option 7
EAN
4061245066288
Antal
15
Bild på Expander BA-C 16x168/50  FZB ETA Option 7
Ladda ner bild
Artikelblad
