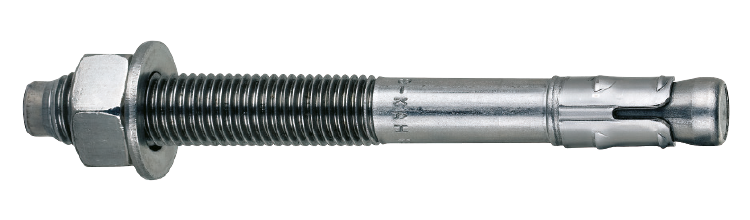

Expander BA-E

ETA-bedömd expander i rostfritt stål A4

Högkvalitativ expander för förmontering, genomsticksmontage och distansmontering. Används för montering av metall- och träkonstruktioner i sprucken och osprucken betong samt natursten. Drag alltid åt till angivet moment. Rostfri A4.

Europeiskt typgodkänd, ETA 14/0219 och 18/0971 Option 1 - sprucken och osprucken betong. Rostfri A4 för montage i krävande utomhusmiljö och kustnära. BA-E expander syrafast är en momentåtdragen expander för användning i sprucken och icke sprucken betong. Den är också användbar för montage i homogena grundmaterial som fulltegel (dock max M8) och natursten.

Material: Rostfritt stål A4
Miljö: För användning utomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd
Miljöbedömning EPD
Stålprofil mot betong
Rostfritt stål

Dokument

Produktblad

Expander BA-E.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9658004100 6 M6 40 10 2 150
Installationsparametrar
Artnr
9658004100
BorrØ, d0, mm
6
Diameter, mm
M6
Längd, L, mm
40
SW
10
Max. montage, tfix, mm
2
Min. borrdjup, h1, mm
35
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
7
Gänglängd, f, mm
18
Draglast, kN
1,6
Tvärlast, kN
1,5
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-E- 6x40 A4 ETA
EAN
7319610066027
Antal
150
Bild på Expander BA-E- 6x40 A4 ETA
Ladda ner bild
Artikelblad
9658004102 6 M6 65 10 15 100
Installationsparametrar
Artnr
9658004102
BorrØ, d0, mm
6
Diameter, mm
M6
Längd, L, mm
65
SW
10
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
7
Gänglängd, f, mm
28
Draglast, kN
1,8
Tvärlast, kN
1,8
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-E- 6x65/15 A4 ETA
EAN
7319610066034
Antal
100
Bild på Expander BA-E- 6x65/15 A4 ETA
Ladda ner bild
Artikelblad
9658004110 8 M8 52 13 2 100
Installationsparametrar
Artnr
9658004110
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
52
SW
13
Max. montage, tfix, mm
2
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
18
Gänglängd, f, mm
23
Draglast, kN
2,6
Tvärlast, kN
5,1
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-E- 8x50 ETA
EAN
7319610066041
Antal
100
Bild på Expander BA-E- 8x50 ETA
Ladda ner bild
Artikelblad
10005112 8 M8 72 13 10 50
Installationsparametrar
Artnr
10005112
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
72
SW
13
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
20
Gänglängd, f, mm
32
Draglast, kN
3,6
Tvärlast, kN
5,2
ETA_DoP
EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219
Benämning
Expander BA-E-8x72/10 A4 ETA
EAN
7319610046340
Antal
50
Bild på Expander BA-E-8x72/10 A4 ETA
Ladda ner bild
Artikelblad
10005114 8 M8 92 13 30 50
Installationsparametrar
Artnr
10005114
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
92
SW
13
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
20
Gänglängd, f, mm
52
Draglast, kN
3,6
Tvärlast, kN
5,2
ETA_DoP
EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219
Benämning
Expander BA-E-8x92/30 A4 ETA
EAN
7319610046357
Antal
50
Bild på Expander BA-E-8x92/30 A4 ETA
Ladda ner bild
Artikelblad
10005116 8 M8 112 13 50 40
Installationsparametrar
Artnr
10005116
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
112
SW
13
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
20
Gänglängd, f, mm
72
Draglast, kN
3,6
Tvärlast, kN
5,2
ETA_DoP
EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219
Benämning
Expander BA-E-8x112/50 A4 ETA
EAN
7319610046364
Antal
40
Bild på Expander BA-E-8x112/50 A4 ETA
Ladda ner bild
Artikelblad
9658004130 10 M10 62 17 3 50
Installationsparametrar
Artnr
9658004130
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
62
SW
17
Max. montage, tfix, mm
3
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
26
Draglast, kN
3,5
Tvärlast, kN
5,9
ETA_DoP
-
Benämning
Expander BA-E-10x60/3 A4
EAN
7319610067482
Antal
50
Bild på Expander BA-E-10x60/3 A4
Ladda ner bild
Artikelblad
10005132 10 M10 92 17 10 40
Installationsparametrar
Artnr
10005132
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
92
SW
17
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
47
Draglast, kN
6,3
Tvärlast, kN
8,1
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-10x92/10 A4 ETA
EAN
7319610046371
Antal
40
Bild på Expander BA-E-10x92/10 A4 ETA
Ladda ner bild
Artikelblad
10005135 10 M10 102 17 20 25
Installationsparametrar
Artnr
10005135
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
102
SW
17
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
57
Draglast, kN
6,3
Tvärlast, kN
8,1
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-10x102/20 A4 ETA
EAN
7319610046388
Antal
25
Bild på Expander BA-E-10x102/20 A4 ETA
Ladda ner bild
Artikelblad
10005136 10 M10 112 17 30 25
Installationsparametrar
Artnr
10005136
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
112
SW
17
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
67
Draglast, kN
6,3
Tvärlast, kN
8,1
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-10x112/30 A4 ETA
EAN
7319610046395
Antal
25
Bild på Expander BA-E-10x112/30 A4 ETA
Ladda ner bild
Artikelblad
10005138 10 M10 132 17 50 25
Installationsparametrar
Artnr
10005138
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
132
SW
17
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
87
Draglast, kN
6,3
Tvärlast, kN
8,1
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-10x132/50 A4 ETA
EAN
7319610046401
Antal
25
Bild på Expander BA-E-10x132/50 A4 ETA
Ladda ner bild
Artikelblad
10005150 12 M12 103 19 5 20
Installationsparametrar
Artnr
10005150
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
103
SW
19
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
70
Gänglängd, f, mm
53
Draglast, kN
7,9
Tvärlast, kN
11,9
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-12x103/5 A4 ETA
EAN
7319610046418
Antal
20
Bild på Expander BA-E-12x103/5 A4 ETA
Ladda ner bild
Artikelblad
9658005152 12 M12 118 19 20 20
Installationsparametrar
Artnr
9658005152
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
118
SW
19
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
70
Gänglängd, f, mm
68
Draglast, kN
7,9
Tvärlast, kN
11,9
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-12x118/20 A4 ETA
EAN
7319610071076
Antal
20
Bild på Expander BA-E-12x118/20 A4 ETA
Ladda ner bild
Artikelblad
10005154 12 M12 128 19 30 20
Installationsparametrar
Artnr
10005154
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
128
SW
19
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
70
Gänglängd, f, mm
78
Draglast, kN
7,9
Tvärlast, kN
11,9
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-12x128/30 A4 ETA
EAN
7319610046449
Antal
20
Bild på Expander BA-E-12x128/30 A4 ETA
Ladda ner bild
Artikelblad
10005153 12 M12 148 19 50 20
Installationsparametrar
Artnr
10005153
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
148
SW
19
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
70
Gänglängd, f, mm
98
Draglast, kN
7,9
Tvärlast, kN
11,9
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-12x148/50 A4 ETA
EAN
7319610046432
Antal
20
Bild på Expander BA-E-12x148/50 A4 ETA
Ladda ner bild
Artikelblad
10005156 12 M12 163 19 65 20
Installationsparametrar
Artnr
10005156
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
163
SW
19
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
70
Gänglängd, f, mm
113
Draglast, kN
7,9
Tvärlast, kN
11,9
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-12x163/65 A4 ETA
EAN
7319610046456
Antal
20
Bild på Expander BA-E-12x163/65 A4 ETA
Ladda ner bild
Artikelblad
10005170 16 M16 123 24 5 10
Installationsparametrar
Artnr
10005170
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
123
SW
24
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
65
Draglast, kN
16,7
Tvärlast, kN
22,4
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-16x123/5 A4 ETA
EAN
7319610046463
Antal
10
Bild på Expander BA-E-16x123/5 A4 ETA
Ladda ner bild
Artikelblad
10005171 16 M16 138 24 20 10
Installationsparametrar
Artnr
10005171
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
138
SW
24
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
80
Draglast, kN
16,7
Tvärlast, kN
22,4
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-16x138/20 A4 ETA
EAN
7319610046470
Antal
10
Bild på Expander BA-E-16x138/20 A4 ETA
Ladda ner bild
Artikelblad
10005172 16 M16 168 24 50 10
Installationsparametrar
Artnr
10005172
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
168
SW
24
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
110
Draglast, kN
16,7
Tvärlast, kN
22,4
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-16x168/50 A4 ETA
EAN
7319610046487
Antal
10
Bild på Expander BA-E-16x168/50 A4 ETA
Ladda ner bild
Artikelblad
10005173 16 M16 178 24 60 10
Installationsparametrar
Artnr
10005173
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
178
SW
24
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
115
Draglast, kN
16,7
Tvärlast, kN
22,4
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-E-16x178/60 A4 ETA
EAN
7319610046494
Antal
10
Bild på Expander BA-E-16x178/60 A4 ETA
Ladda ner bild
Artikelblad
9658004180 20 M20 170 30 20 5
Installationsparametrar
Artnr
9658004180
BorrØ, d0, mm
20
Diameter, mm
M20
Längd, L, mm
170
SW
30
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
135
Min. montagedjup, hnom, mm
125
Min. materialtjocklek, hmin, mm
180
Frigående hålØ, df, mm
22
Åtdragningsmoment, Tinst, Nm
240
Gänglängd, f, mm
55
Draglast, kN
19,8
Tvärlast, kN
26
ETA_DoP
-
Benämning
Expander BA-E-20x170/20 A4
EAN
7319610066058
Antal
5
Bild på Expander BA-E-20x170/20 A4
Ladda ner bild
Artikelblad
9658004182 20 M20 220 30 70 5
Installationsparametrar
Artnr
9658004182
BorrØ, d0, mm
20
Diameter, mm
M20
Längd, L, mm
220
SW
30
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
135
Min. montagedjup, hnom, mm
125
Min. materialtjocklek, hmin, mm
180
Frigående hålØ, df, mm
22
Åtdragningsmoment, Tinst, Nm
240
Gänglängd, f, mm
55
Draglast, kN
19,8
Tvärlast, kN
26
ETA_DoP
-
Benämning
Expander BA-E-20x220/70 A4
EAN
7319610066065
Antal
5
Bild på Expander BA-E-20x220/70 A4
Ladda ner bild
Artikelblad
