Expander BA-V

ETA-bedömd, blankförzinkad

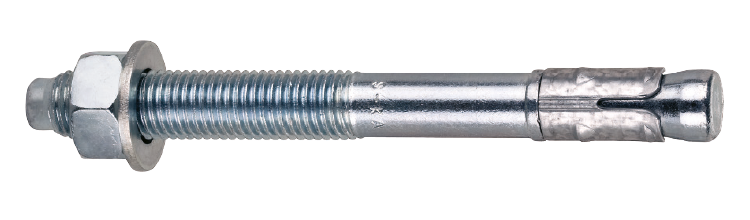

Högkvalitativ expander för förmontering, genomsticksmontage och distansmontering. Används för montering av metall- och träkonstruktioner i sprucken och osprucken betong samt natursten. Drag alltid åt till angivet moment. Blankförzinkad.

Europeiskt typgodkänd, ETA 14/0219 och 18/0971 Option 1 - sprucken och osprucken betong. Blankförzinkad för montage i inomhusmiljö. BA-V expander är en momentåtdragen expander för användning i sprucken och icke sprucken betong. Den är också användbar för montage i homogena grundmaterial som fulltegel (dock max M8) och natursten.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd
Miljöbedömning EPD
Stålprofil mot betong

Dokument

Produktblad

Expander BA-V.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9658000100 6 M6 40 10 2 150
Installationsparametrar
Artnr
9658000100
BorrØ, d0, mm
6
Diameter, mm
M6
Längd, L, mm
40
SW
10
Max. montage, tfix, mm
2
Min. borrdjup, h1, mm
35
Min. montagedjup, hnom, mm
30
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
7
Gänglängd, f, mm
18
Draglast, kN
1,6
Tvärlast, kN
1,5
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-V-6x40 fzb ETA
EAN
7319610065464
Antal
150
Bild på Expander BA-V-6x40 fzb ETA
Ladda ner bild
Artikelblad
9658000102 6 M6 65 10 15 100
Installationsparametrar
Artnr
9658000102
BorrØ, d0, mm
6
Diameter, mm
M6
Längd, L, mm
65
SW
10
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
7
Gänglängd, f, mm
38
Draglast, kN
1,8
Tvärlast, kN
1,8
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-V-6x65/15 fzb ETA
EAN
7319610065471
Antal
100
Bild på Expander BA-V-6x65/15 fzb ETA
Ladda ner bild
Artikelblad
9658000104 6 M6 100 10 50 100
Installationsparametrar
Artnr
9658000104
BorrØ, d0, mm
6
Diameter, mm
M6
Längd, L, mm
100
SW
10
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
7
Gänglängd, f, mm
60
Draglast, kN
1,8
Tvärlast, kN
1,8
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-V-6x100/50 fzb ETA
EAN
7319610065488
Antal
100
Bild på Expander BA-V-6x100/50 fzb ETA
Ladda ner bild
Artikelblad
9658000110 8 M8 52 13 2 100
Installationsparametrar
Artnr
9658000110
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
52
SW
13
Max. montage, tfix, mm
2
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
18
Gänglängd, f, mm
23
Draglast, kN
2,6
Tvärlast, kN
4,8
ETA_DoP
EJOT 4-012-190720-2020/01, ETA-19/0720
Benämning
Expander BA-V-8x50/2 fzb ETA
EAN
7319610065495
Antal
100
Bild på Expander BA-V-8x50/2 fzb ETA
Ladda ner bild
Artikelblad
10001116 8 M8 112 13 50 40
Installationsparametrar
Artnr
10001116
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
112
SW
13
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
20
Gänglängd, f, mm
72
Draglast, kN
3,6
Tvärlast, kN
4,8
ETA_DoP
EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219
Benämning
Expander BA-V-8x112/50 fzb ETA
EAN
7319610045381
Antal
40
Bild på Expander BA-V-8x112/50 fzb ETA
Ladda ner bild
Artikelblad
10001118 8 M8 147 13 85 40
Installationsparametrar
Artnr
10001118
BorrØ, d0, mm
8
Diameter, mm
M8
Längd, L, mm
147
SW
13
Max. montage, tfix, mm
85
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
20
Gänglängd, f, mm
107
Draglast, kN
3,6
Tvärlast, kN
4,8
ETA_DoP
EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219
Benämning
Expander BA-V- 8x147/85 fzb ETA
EAN
7319610045398
Antal
40
Bild på Expander BA-V- 8x147/85 fzb ETA
Ladda ner bild
Artikelblad
9658000130 10 M10 62 17 3 50
Installationsparametrar
Artnr
9658000130
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
62
SW
17
Max. montage, tfix, mm
3
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
26
Draglast, kN
3,5
Tvärlast, kN
5,9
ETA_DoP
-
Benämning
Expander BA-V-10x60/3 fzb
EAN
7319610065501
Antal
50
Bild på Expander BA-V-10x60/3 fzb
Ladda ner bild
Artikelblad
10001135 10 M10 102 17 20 25
Installationsparametrar
Artnr
10001135
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
102
SW
17
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
57
Draglast, kN
6,3
Tvärlast, kN
8,7
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-10x102/20 fzb ETA
EAN
7319610045411
Antal
25
Bild på Expander BA-V-10x102/20 fzb ETA
Ladda ner bild
Artikelblad
10001136 10 M10 112 17 30 25
Installationsparametrar
Artnr
10001136
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
112
SW
17
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
7
Draglast, kN
6,3
Tvärlast, kN
8,7
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-10x112/30 fzb ETA
EAN
7319610045428
Antal
25
Bild på Expander BA-V-10x112/30 fzb ETA
Ladda ner bild
Artikelblad
10001137 10 M10 132 17 50 25
Installationsparametrar
Artnr
10001137
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
132
SW
17
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
87
Draglast, kN
6,3
Tvärlast, kN
8,7
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-10x132/50 fzb ETA
EAN
7319610045435
Antal
25
Bild på Expander BA-V-10x132/50 fzb ETA
Ladda ner bild
Artikelblad
10001139 10 M10 162 17 80 25
Installationsparametrar
Artnr
10001139
BorrØ, d0, mm
10
Diameter, mm
M10
Längd, L, mm
162
SW
17
Max. montage, tfix, mm
80
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
68
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
35
Gänglängd, f, mm
115
Draglast, kN
6,3
Tvärlast, kN
8,7
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-10x162/80 fzb ETA
EAN
7319610045442
Antal
25
Bild på Expander BA-V-10x162/80 fzb ETA
Ladda ner bild
Artikelblad
10000148 12 M12 85 19 3 20
Installationsparametrar
Artnr
10000148
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
85
SW
19
Max. montage, tfix, mm
3
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
45
Draglast, kN
6,5
Tvärlast, kN
8,2
ETA_DoP
-
Benämning
Expander BA-V-12x85/3 fzb
EAN
7319610045299
Antal
20
Bild på Expander BA-V-12x85/3 fzb
Ladda ner bild
Artikelblad
10001150 12 M12 103 19 5 20
Installationsparametrar
Artnr
10001150
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
103
SW
19
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
53
Draglast, kN
7,9
Tvärlast, kN
11
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x103/5 fzb ETA
EAN
7319610045459
Antal
20
Bild på Expander BA-V-12x103/5 fzb ETA
Ladda ner bild
Artikelblad
10001152 12 M12 118 19 20 20
Installationsparametrar
Artnr
10001152
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
118
SW
19
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
68
Draglast, kN
7,9
Tvärlast, kN
11
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x118/20 fzb ETA
EAN
7319610045466
Antal
20
Bild på Expander BA-V-12x118/20 fzb ETA
Ladda ner bild
Artikelblad
10001153 12 M12 128 19 30 20
Installationsparametrar
Artnr
10001153
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
128
SW
19
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
78
Draglast, kN
7,9
Tvärlast, kN
11
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x128/30 fzb ETA
EAN
7319610045473
Antal
20
Bild på Expander BA-V-12x128/30 fzb ETA
Ladda ner bild
Artikelblad
10001154 12 M12 148 19 50 20
Installationsparametrar
Artnr
10001154
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
148
SW
19
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
98
Draglast, kN
7,9
Tvärlast, kN
11
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x148/50 fzb ETA
EAN
7319610045480
Antal
20
Bild på Expander BA-V-12x148/50 fzb ETA
Ladda ner bild
Artikelblad
10001155 12 M12 163 19 65 20
Installationsparametrar
Artnr
10001155
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
163
SW
19
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
113
Draglast, kN
7,9
Tvärlast, kN
11
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x163/65 fzb ETA
EAN
7319610045497
Antal
20
Bild på Expander BA-V-12x163/65 fzb ETA
Ladda ner bild
Artikelblad
10001157 12 M12 178 19 80 20
Installationsparametrar
Artnr
10001157
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
178
SW
19
Max. montage, tfix, mm
80
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
115
Draglast, kN
7,9
Tvärlast, kN
11
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x178/80 fzb ETA
EAN
7319610045503
Antal
20
Bild på Expander BA-V-12x178/80 fzb ETA
Ladda ner bild
Artikelblad
9658000162 12 M12 253 19 155 10
Installationsparametrar
Artnr
9658000162
BorrØ, d0, mm
12
Diameter, mm
M12
Längd, L, mm
253
SW
19
Max. montage, tfix, mm
155
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
81
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
50
Gänglängd, f, mm
46
Draglast, kN
6,4
Tvärlast, kN
6,4
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-12x253/155 fzb
EAN
7319610067413
Antal
10
Bild på Expander BA-V-12x253/155 fzb
Ladda ner bild
Artikelblad
9658000169 16 M16 90 24 3 10
Installationsparametrar
Artnr
9658000169
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
90
SW
24
Max. montage, tfix, mm
3
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
100
Gänglängd, f, mm
43
Draglast, kN
9,9
Tvärlast, kN
11,2
ETA_DoP
-
Benämning
Expander BA-V-16x90/3 fzb
EAN
7319610067420
Antal
10
Bild på Expander BA-V-16x90/3 fzb
Ladda ner bild
Artikelblad
10001170 16 M16 123 24 5 10
Installationsparametrar
Artnr
10001170
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
123
SW
24
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
65
Draglast, kN
16,7
Tvärlast, kN
21
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-16x123/5 fzb ETA
EAN
7319610045510
Antal
10
Bild på Expander BA-V-16x123/5 fzb ETA
Ladda ner bild
Artikelblad
10001171 16 M16 138 24 20 10
Installationsparametrar
Artnr
10001171
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
138
SW
24
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
80
Draglast, kN
16,7
Tvärlast, kN
21
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-16x138/20 fzb ETA
EAN
7319610045527
Antal
10
Bild på Expander BA-V-16x138/20 fzb ETA
Ladda ner bild
Artikelblad
10001173 16 M16 168 24 50 10
Installationsparametrar
Artnr
10001173
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
168
SW
24
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
110
Draglast, kN
16,7
Tvärlast, kN
21
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-16x168/50 fzb ETA
EAN
7319610045534
Antal
10
Bild på Expander BA-V-16x168/50 fzb ETA
Ladda ner bild
Artikelblad
10001175 16 M16 178 24 60 10
Installationsparametrar
Artnr
10001175
BorrØ, d0, mm
16
Diameter, mm
M16
Längd, L, mm
178
SW
24
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
96
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Gänglängd, f, mm
115
Draglast, kN
16,7
Tvärlast, kN
21
ETA_DoP
EJOT 4-014-140219-2020, ETA-14/0219
Benämning
Expander BA-V-16x178/60 fzb ETA
EAN
7319610045541
Antal
10
Bild på Expander BA-V-16x178/60 fzb ETA
Ladda ner bild
Artikelblad
9658000180 20 M20 170 30 20 5
Installationsparametrar
Artnr
9658000180
BorrØ, d0, mm
20
Diameter, mm
M20
Längd, L, mm
170
SW
30
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
135
Min. montagedjup, hnom, mm
125
Min. materialtjocklek, hmin, mm
180
Frigående hålØ, df, mm
22
Åtdragningsmoment, Tinst, Nm
240
Gänglängd, f, mm
55
Draglast, kN
19,8
Tvärlast, kN
26
ETA_DoP
-
Benämning
Expander BA-V-20x170/20 fzb
EAN
7319610065518
Antal
5
Bild på Expander BA-V-20x170/20 fzb
Ladda ner bild
Artikelblad
9658000182 20 M20 220 30 70 5
Installationsparametrar
Artnr
9658000182
BorrØ, d0, mm
20
Diameter, mm
M20
Längd, L, mm
220
SW
30
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
135
Min. montagedjup, hnom, mm
125
Min. materialtjocklek, hmin, mm
180
Frigående hålØ, df, mm
22
Åtdragningsmoment, Tinst, Nm
240
Gänglängd, f, mm
55
Draglast, kN
19,8
Tvärlast, kN
26
ETA_DoP
-
Benämning
Expander BA-V-20x220/70 fzb
EAN
7319610065525
Antal
5
Bild på Expander BA-V-20x220/70 fzb
Ladda ner bild
Artikelblad
9658000184 20 M20 280 30 130 5
Installationsparametrar
Artnr
9658000184
BorrØ, d0, mm
20
Diameter, mm
M20
Längd, L, mm
280
SW
30
Max. montage, tfix, mm
130
Min. borrdjup, h1, mm
135
Min. montagedjup, hnom, mm
125
Min. materialtjocklek, hmin, mm
180
Frigående hålØ, df, mm
22
Åtdragningsmoment, Tinst, Nm
240
Gänglängd, f, mm
55
Draglast, kN
19,8
Tvärlast, kN
26
ETA_DoP
-
Benämning
Expander BA-V-20x280/130 fzb
EAN
7319610067444
Antal
5
Bild på Expander BA-V-20x280/130 fzb
Ladda ner bild
Artikelblad
