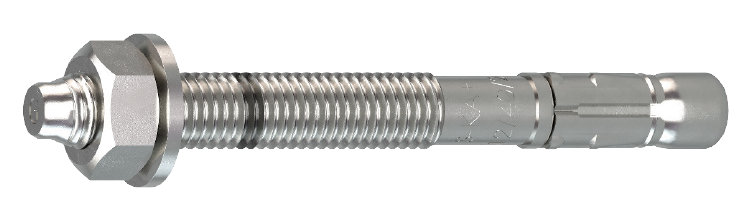

Expander BA-V-Plus

ETA-bedömd, blankförzinkad

Högkvalitativ expander för förmontering, genomsticksmontage och distansmontering. Används för montering av metall- och träkonstruktioner i sprucken och osprucken betong samt natursten. Drag alltid åt till angivet moment. Blankförzinkad.

Europeiskt typgodkänd, ETA 18/0219 Option 1 - sprucken och osprucken betong. Blankförzinkad för montage i inomhusmiljö. BA-V-Plus expandern går lätt genom materialet vid genomsticksmontage och är enklare att knacka ned i betongen. Två sättdjup på dimensionerna 10 & 12 mm där angivet mått (tfix) samt dimension finns angivet på expanderns kropp. Markering på huvudet för längd och dimension.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass
Seismiskt godkännande
ETA-bedömd
Miljöbedömning EPD
Stålprofil mot betong

Dokument

Produktblad

Expander BA-V-Plus.pdf
Artnr BorrØ, d0, mm Längd, L, mm SW Max. montage, tfix, mm Min. borrdjup, h1, mm Antal
9658001310 8 75 13 10 60 50
Installationsparametrar
Artnr
9658001310
BorrØ, d0, mm
8
Längd, L, mm
75
SW
13
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
53
Effektivt montagedjup, hef, mm
48
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
15
Gänglängd, f, mm
35
Rekommenderad last, kN
4,1
Min. kantavstånd, Cmin, mm
40
Karakteristiskt kantavstånd, Ccr, mm
72
Minsta inbördes avstånd, Smin, mm
35
Karakteristiskt inbördes avstånd, Scr, mm
144
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 8x75/10 ETA
EAN
7319610065532
Antal
50
Bild på Expander BA-V Plus 8x75/10 ETA
Ladda ner bild
Artikelblad
9658001312 8 95 13 30 60 50
Installationsparametrar
Artnr
9658001312
BorrØ, d0, mm
8
Längd, L, mm
95
SW
13
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
53
Effektivt montagedjup, hef, mm
48
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
15
Gänglängd, f, mm
55
Rekommenderad last, kN
4,1
Min. kantavstånd, Cmin, mm
40
Karakteristiskt kantavstånd, Ccr, mm
72
Minsta inbördes avstånd, Smin, mm
35
Karakteristiskt inbördes avstånd, Scr, mm
144
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 8x95/30 ETA
EAN
7319610065549
Antal
50
Bild på Expander BA-V Plus 8x95/30 ETA
Ladda ner bild
Artikelblad
9658001314 8 115 13 50 60 40
Installationsparametrar
Artnr
9658001314
BorrØ, d0, mm
8
Längd, L, mm
115
SW
13
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
53
Effektivt montagedjup, hef, mm
48
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
15
Gänglängd, f, mm
75
Rekommenderad last, kN
4,1
Min. kantavstånd, Cmin, mm
40
Karakteristiskt kantavstånd, Ccr, mm
72
Minsta inbördes avstånd, Smin, mm
35
Karakteristiskt inbördes avstånd, Scr, mm
144
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 8x115/50 ETA
EAN
7319610065556
Antal
40
Bild på Expander BA-V Plus 8x115/50 ETA
Ladda ner bild
Artikelblad
9658001316 8 150 13 85 60 40
Installationsparametrar
Artnr
9658001316
BorrØ, d0, mm
8
Längd, L, mm
150
SW
13
Max. montage, tfix, mm
85
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
53
Effektivt montagedjup, hef, mm
48
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
15
Gänglängd, f, mm
110
Rekommenderad last, kN
4,1
Min. kantavstånd, Cmin, mm
40
Karakteristiskt kantavstånd, Ccr, mm
72
Minsta inbördes avstånd, Smin, mm
35
Karakteristiskt inbördes avstånd, Scr, mm
144
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 8x150/85 ETA
EAN
7319610065563
Antal
40
Bild på Expander BA-V Plus 8x150/85 ETA
Ladda ner bild
Artikelblad
9658001323 10 72 17 10 55 40
Installationsparametrar
Artnr
9658001323
BorrØ, d0, mm
10
Längd, L, mm
72
SW
17
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
48
Effektivt montagedjup, hef, mm
40
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
27
Rekommenderad last, kN
4,3/5,7
Min. kantavstånd, Cmin, mm
50
Karakteristiskt kantavstånd, Ccr, mm
60/90
Minsta inbördes avstånd, Smin, mm
50/40
Karakteristiskt inbördes avstånd, Scr, mm
120/180
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 10x72/10/- ETA
EAN
7319610065570
Antal
40
Bild på Expander BA-V Plus 10x72/10/- ETA
Ladda ner bild
Artikelblad
9658001325 10 92 17 30/10 55/75 40
Installationsparametrar
Artnr
9658001325
BorrØ, d0, mm
10
Längd, L, mm
92
SW
17
Max. montage, tfix, mm
30/10
Min. borrdjup, h1, mm
55/75
Min. montagedjup, hnom, mm
68/48
Effektivt montagedjup, hef, mm
40/60
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
47
Rekommenderad last, kN
4,3/5,7
Min. kantavstånd, Cmin, mm
50
Karakteristiskt kantavstånd, Ccr, mm
60/90
Minsta inbördes avstånd, Smin, mm
50/40
Karakteristiskt inbördes avstånd, Scr, mm
120/180
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 10x92/30/10 ETA
EAN
7319610065587
Antal
40
Bild på Expander BA-V Plus 10x92/30/10 ETA
Ladda ner bild
Artikelblad
9658001326 10 102 17 40/20 55/75 25
Installationsparametrar
Artnr
9658001326
BorrØ, d0, mm
10
Längd, L, mm
102
SW
17
Max. montage, tfix, mm
40/20
Min. borrdjup, h1, mm
55/75
Min. montagedjup, hnom, mm
68/48
Effektivt montagedjup, hef, mm
40/60
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
57
Rekommenderad last, kN
4,3/5,7
Min. kantavstånd, Cmin, mm
50
Karakteristiskt kantavstånd, Ccr, mm
60/90
Minsta inbördes avstånd, Smin, mm
50/40
Karakteristiskt inbördes avstånd, Scr, mm
120/180
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 10x102/40/20 ETA
EAN
7319610065594
Antal
25
Bild på Expander BA-V Plus 10x102/40/20 ETA
Ladda ner bild
Artikelblad
9658001327 10 112 17 50/30 55/75 25
Installationsparametrar
Artnr
9658001327
BorrØ, d0, mm
10
Längd, L, mm
112
SW
17
Max. montage, tfix, mm
50/30
Min. borrdjup, h1, mm
55/75
Min. montagedjup, hnom, mm
68/48
Effektivt montagedjup, hef, mm
40/60
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
67
Rekommenderad last, kN
4,3/5,7
Min. kantavstånd, Cmin, mm
50
Karakteristiskt kantavstånd, Ccr, mm
60/90
Minsta inbördes avstånd, Smin, mm
50/40
Karakteristiskt inbördes avstånd, Scr, mm
120/180
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 10x112/50/30 ETA
EAN
7319610065600
Antal
25
Bild på Expander BA-V Plus 10x112/50/30 ETA
Ladda ner bild
Artikelblad
9658001329 10 132 17 70/50 55/75 25
Installationsparametrar
Artnr
9658001329
BorrØ, d0, mm
10
Längd, L, mm
132
SW
17
Max. montage, tfix, mm
70/50
Min. borrdjup, h1, mm
55/75
Min. montagedjup, hnom, mm
68/48
Effektivt montagedjup, hef, mm
40/60
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
87
Rekommenderad last, kN
4,3/5,7
Min. kantavstånd, Cmin, mm
50
Karakteristiskt kantavstånd, Ccr, mm
60/90
Minsta inbördes avstånd, Smin, mm
50/40
Karakteristiskt inbördes avstånd, Scr, mm
120/180
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 10x132/70/50 ETA
EAN
7319610065617
Antal
25
Bild på Expander BA-V Plus 10x132/70/50 ETA
Ladda ner bild
Artikelblad
9658001331 10 162 17 100/80 55/75 25
Installationsparametrar
Artnr
9658001331
BorrØ, d0, mm
10
Längd, L, mm
162
SW
17
Max. montage, tfix, mm
100/80
Min. borrdjup, h1, mm
55/75
Min. montagedjup, hnom, mm
68/48
Effektivt montagedjup, hef, mm
40/60
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
30
Gänglängd, f, mm
115
Rekommenderad last, kN
4,3/5,7
Min. kantavstånd, Cmin, mm
50
Karakteristiskt kantavstånd, Ccr, mm
60/90
Minsta inbördes avstånd, Smin, mm
50/40
Karakteristiskt inbördes avstånd, Scr, mm
120/180
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 10x162/100/80 ETA
EAN
7319610065624
Antal
25
Bild på Expander BA-V Plus 10x162/100/80 ETA
Ladda ner bild
Artikelblad
9658001338 12 88 19 10 70 20
Installationsparametrar
Artnr
9658001338
BorrØ, d0, mm
12
Längd, L, mm
88
SW
19
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
61
Effektivt montagedjup, hef, mm
50
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
38
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x88/10/- ETA
EAN
7319610065631
Antal
20
Bild på Expander BA-V Plus 12x88/10/- ETA
Ladda ner bild
Artikelblad
9658001340 12 103 19 25/5 70/90 20
Installationsparametrar
Artnr
9658001340
BorrØ, d0, mm
12
Längd, L, mm
103
SW
19
Max. montage, tfix, mm
25/5
Min. borrdjup, h1, mm
70/90
Min. montagedjup, hnom, mm
81/61
Effektivt montagedjup, hef, mm
50/70
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
53
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x103/25/5 ETA
EAN
7319610065648
Antal
20
Bild på Expander BA-V Plus 12x103/25/5 ETA
Ladda ner bild
Artikelblad
9658001342 12 118 19 40/20 70/90 20
Installationsparametrar
Artnr
9658001342
BorrØ, d0, mm
12
Längd, L, mm
118
SW
19
Max. montage, tfix, mm
40/20
Min. borrdjup, h1, mm
70/90
Min. montagedjup, hnom, mm
81/61
Effektivt montagedjup, hef, mm
50/70
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
68
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x118/40/20 ETA
EAN
7319610065655
Antal
20
Bild på Expander BA-V Plus 12x118/40/20 ETA
Ladda ner bild
Artikelblad
9658001343 12 128 19 50/30 70/90 20
Installationsparametrar
Artnr
9658001343
BorrØ, d0, mm
12
Längd, L, mm
128
SW
19
Max. montage, tfix, mm
50/30
Min. borrdjup, h1, mm
70/90
Min. montagedjup, hnom, mm
81/61
Effektivt montagedjup, hef, mm
50/70
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
78
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x128/50/30 ETA
EAN
7319610065662
Antal
20
Bild på Expander BA-V Plus 12x128/50/30 ETA
Ladda ner bild
Artikelblad
9658001345 12 148 19 70/50 70/90 20
Installationsparametrar
Artnr
9658001345
BorrØ, d0, mm
12
Längd, L, mm
148
SW
19
Max. montage, tfix, mm
70/50
Min. borrdjup, h1, mm
70/90
Min. montagedjup, hnom, mm
81/61
Effektivt montagedjup, hef, mm
50/70
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
98
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x148/70/50 ETA
EAN
7319610065679
Antal
20
Bild på Expander BA-V Plus 12x148/70/50 ETA
Ladda ner bild
Artikelblad
9658001346 12 163 19 85/65 70/90 20
Installationsparametrar
Artnr
9658001346
BorrØ, d0, mm
12
Längd, L, mm
163
SW
19
Max. montage, tfix, mm
85/65
Min. borrdjup, h1, mm
70/90
Min. montagedjup, hnom, mm
81/61
Effektivt montagedjup, hef, mm
50/70
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
113
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x163/85/65 ETA
EAN
7319610065686
Antal
20
Bild på Expander BA-V Plus 12x163/85/65 ETA
Ladda ner bild
Artikelblad
9658001347 12 178 19 100/80 70/90 20
Installationsparametrar
Artnr
9658001347
BorrØ, d0, mm
12
Längd, L, mm
178
SW
19
Max. montage, tfix, mm
100/80
Min. borrdjup, h1, mm
70/90
Min. montagedjup, hnom, mm
81/61
Effektivt montagedjup, hef, mm
50/70
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
60
Gänglängd, f, mm
115
Rekommenderad last, kN
6,1/7,6
Min. kantavstånd, Cmin, mm
60/55
Karakteristiskt kantavstånd, Ccr, mm
75/105
Minsta inbördes avstånd, Smin, mm
55/60
Karakteristiskt inbördes avstånd, Scr, mm
150/210
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 12x178/100/80 ETA
EAN
7319610065693
Antal
20
Bild på Expander BA-V Plus 12x178/100/80 ETA
Ladda ner bild
Artikelblad
9658001357 16 123 24 5 110 10
Installationsparametrar
Artnr
9658001357
BorrØ, d0, mm
16
Längd, L, mm
123
SW
24
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
97
Effektivt montagedjup, hef, mm
85
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
110
Gänglängd, f, mm
65
Rekommenderad last, kN
11,4
Min. kantavstånd, Cmin, mm
65
Karakteristiskt kantavstånd, Ccr, mm
127
Minsta inbördes avstånd, Smin, mm
65
Karakteristiskt inbördes avstånd, Scr, mm
254
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 16x123/5 ETA
EAN
7319610065709
Antal
10
Bild på Expander BA-V Plus 16x123/5 ETA
Ladda ner bild
Artikelblad
9658001359 16 138 24 20 110 10
Installationsparametrar
Artnr
9658001359
BorrØ, d0, mm
16
Längd, L, mm
138
SW
24
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
97
Effektivt montagedjup, hef, mm
85
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
110
Gänglängd, f, mm
80
Rekommenderad last, kN
11,4
Min. kantavstånd, Cmin, mm
65
Karakteristiskt kantavstånd, Ccr, mm
127
Minsta inbördes avstånd, Smin, mm
65
Karakteristiskt inbördes avstånd, Scr, mm
254
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 16x138/20 ETA
EAN
7319610065716
Antal
10
Bild på Expander BA-V Plus 16x138/20 ETA
Ladda ner bild
Artikelblad
9658001362 16 163 24 50 110 10
Installationsparametrar
Artnr
9658001362
BorrØ, d0, mm
16
Längd, L, mm
163
SW
24
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
97
Effektivt montagedjup, hef, mm
85
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
110
Gänglängd, f, mm
110
Rekommenderad last, kN
11,4
Min. kantavstånd, Cmin, mm
65
Karakteristiskt kantavstånd, Ccr, mm
127
Minsta inbördes avstånd, Smin, mm
65
Karakteristiskt inbördes avstånd, Scr, mm
254
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 16x163/50 ETA
EAN
7319610065723
Antal
10
Bild på Expander BA-V Plus 16x163/50 ETA
Ladda ner bild
Artikelblad
9658001363 16 178 24 60 110 10
Installationsparametrar
Artnr
9658001363
BorrØ, d0, mm
16
Längd, L, mm
178
SW
24
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
97
Effektivt montagedjup, hef, mm
85
Min. materialtjocklek, hmin, mm
170
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
110
Gänglängd, f, mm
115
Rekommenderad last, kN
11,4
Min. kantavstånd, Cmin, mm
65
Karakteristiskt kantavstånd, Ccr, mm
127
Minsta inbördes avstånd, Smin, mm
65
Karakteristiskt inbördes avstånd, Scr, mm
254
ETA_DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Benämning
Expander BA-V Plus 16x178/60 ETA
EAN
7319610065730
Antal
10
Bild på Expander BA-V Plus 16x178/60 ETA
Ladda ner bild
Artikelblad
