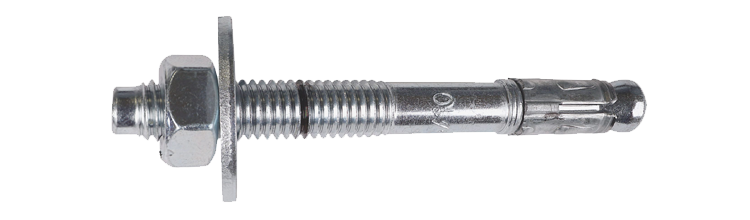

Expander BA-V-Plus stor bricka

ETA-bedömd, blankförzinkad

Högkvalitativ expander för förmontering, genomsticksmontage och distansmontering. Används för montering av metall- och träkonstruktioner i sprucken och osprucken betong samt natursten. Drag alltid åt till angivet moment. Blankförzinkad.

Europeisk teknisk bedömning, ETA 18/0219 Option 1 - sprucken och osprucken betong. Blankförzinkad för montage i inomhusmiljö. BA-V-Plus expandern går lätt genom materialet vid genomsticksmontage och är enklare att knacka ned i betongen. Två sättdjup på dimensionerna 10 & 12 mm där angivet mått (tfix) samt dimension finns angivet på expanderns kropp. Markering på huvudet för längd och dimension.

Material: Stål

Coating: Blankförzinkad

Environment: För användning inomhus

Implementation: Mutter och bricka

Downloads

DoP-EJOT 4-031-160934-202201 ETA-16/0934 EPD-fastening-systems-for-rear-ventilated-curtain-wall-facades

Product Sheet

Expander BA-V-Plus stor bricka.pdf

	Artnr	Dimension, mm	BrickaØ, mm	BorrØ, d0, mm	Max. montage, tfix, mm	Antal	Lagerstatus
▼	9650001410	-	24	8	23/10	50	Contact us
Additional information	Artnr 9650001410 Dimension, mm - BrickaØ, mm 24 BorrØ, d0, mm 8 Max. montage, tfix, mm 23/10 SW 13 Längd, L, mm 75 Min. borrdjup, h1, mm 47/60 Min. montagedjup, hnom, mm - Effektivt montagedjup, hef, mm 48 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 Åtdragningsmoment, Tinst, Nm 15 Gänglängd, f, mm 35 Rekommenderad last, kN 4,1 Min. kantavstånd, Cmin, mm - Karakteristiskt kantavstånd, Ccr, mm - Minsta inbördes avstånd, Smin, mm 35 Karakteristiskt inbördes avstånd, Scr, mm - Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-031-160934-202201, ETA-16/0934 Benämning Expander BA-V Plus-8x75/23/10 DIN9021 EAN 7319610104583 Antal 50	Download image Product data sheet Send email
▼	9650001412	8x95	24	8	43/30	50	Contact us
Additional information	Artnr 9650001412 Dimension, mm 8x95 BrickaØ, mm 24 BorrØ, d0, mm 8 Max. montage, tfix, mm 43/30 SW 13 Längd, L, mm 95 Min. borrdjup, h1, mm 47/60 Min. montagedjup, hnom, mm 53 Effektivt montagedjup, hef, mm 48 Min. materialtjocklek, hmin, mm 100 Frigående hålØ, df, mm 9 Åtdragningsmoment, Tinst, Nm 15 Gänglängd, f, mm 55 Rekommenderad last, kN 4,1 Min. kantavstånd, Cmin, mm 40 Karakteristiskt kantavstånd, Ccr, mm 72 Minsta inbördes avstånd, Smin, mm 35 Karakteristiskt inbördes avstånd, Scr, mm 144 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-031-160934-202201, ETA-16/0934 Benämning Expander BA-V Plus-8X95/43/30 DIN9021 EAN 7319610104590 Antal 50	Download image Product data sheet Send email
▼	9650001425	-	30	10	30/10	25	Contact us
Additional information	Artnr 9650001425 Dimension, mm - BrickaØ, mm 30 BorrØ, d0, mm 10 Max. montage, tfix, mm 30/10 SW 17 Längd, L, mm 92 Min. borrdjup, h1, mm 55/75 Min. montagedjup, hnom, mm - Effektivt montagedjup, hef, mm 40/60 Min. materialtjocklek, hmin, mm 120 Frigående hålØ, df, mm 12 Åtdragningsmoment, Tinst, Nm 30 Gänglängd, f, mm 47 Rekommenderad last, kN 4,3/5,7 Min. kantavstånd, Cmin, mm - Karakteristiskt kantavstånd, Ccr, mm - Minsta inbördes avstånd, Smin, mm 50/40 Karakteristiskt inbördes avstånd, Scr, mm - Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 ETA_DoP EJOT 4-031-160934-202201, ETA-16/0934 Benämning Expander BA-V Plus-10x92/30/10 DIN9021 EAN 7319610104606 Antal 25	Download image Product data sheet Send email
