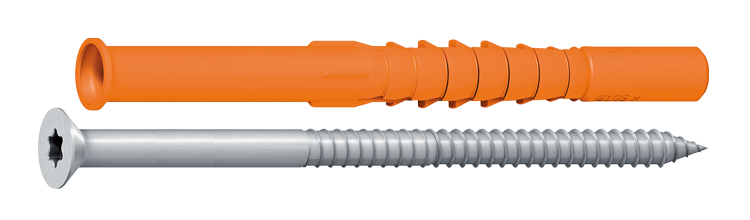

Fasadplugg SDP-S FZB

Försänkt plugg och skruv, för lättbetong

För montage av trä- och metallfixturer. Försedd med försänkt huvud.

ETA-bedömd fasadplugg avsedd för montage i lättbetong, ger extremt bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Stål/Polyamid
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Utförande: Försänkt huvud och försänkt plugg
Korrosivitetsklass
Miljöbedömning EPD
ETA-bedömd

Dokument

Produktblad

Fasadplugg SDP-S FZB.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Längd, L, mm Antal Lagerstatus
8530080420 10x80 10 10 80 100
Kontakta oss
Installationsparametrar
Artnr
8530080420
Dimension, mm
10x80
BorrØ, d0, mm
10
Max. montage, tfix, mm
10
Längd, L, mm
80
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S 10x80 FZB
EAN
4061245019468
Antal
100
Bild på FASADPLUGG SDP-S 10x80 FZB
Ladda ner bild
Artikelblad
8530100420 10x100 10 30 100 50
Kontakta oss
Installationsparametrar
Artnr
8530100420
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
30
Längd, L, mm
100
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x100 FZB
EAN
4061245019444
Antal
50
Bild på FASADPLUGG SDP-S-10x100 FZB
Ladda ner bild
Artikelblad
8530120420 10x120 10 50 120 50
Kontakta oss
Installationsparametrar
Artnr
8530120420
Dimension, mm
10x120
BorrØ, d0, mm
10
Max. montage, tfix, mm
50
Längd, L, mm
120
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x120 FZB
EAN
4061245019420
Antal
50
Bild på FASADPLUGG SDP-S-10x120 FZB
Ladda ner bild
Artikelblad
8530140420 10x140 10 70 140 50
Kontakta oss
Installationsparametrar
Artnr
8530140420
Dimension, mm
10x140
BorrØ, d0, mm
10
Max. montage, tfix, mm
70
Längd, L, mm
140
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x140 FZB
EAN
4061245019406
Antal
50
Bild på FASADPLUGG SDP-S-10x140 FZB
Ladda ner bild
Artikelblad
8530160420 10x160 10 90 160 50
Kontakta oss
Installationsparametrar
Artnr
8530160420
Dimension, mm
10x160
BorrØ, d0, mm
10
Max. montage, tfix, mm
90
Längd, L, mm
160
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x160 FZB
EAN
4061245019383
Antal
50
Bild på FASADPLUGG SDP-S-10x160 FZB
Ladda ner bild
Artikelblad
8530180420 10x180 10 110 180 50
Kontakta oss
Installationsparametrar
Artnr
8530180420
Dimension, mm
10x180
BorrØ, d0, mm
10
Max. montage, tfix, mm
110
Längd, L, mm
180
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x180 FZB
EAN
4061245019369
Antal
50
Bild på FASADPLUGG SDP-S-10x180 FZB
Ladda ner bild
Artikelblad
8530200420 10x200 10 130 200 50
Kontakta oss
Installationsparametrar
Artnr
8530200420
Dimension, mm
10x200
BorrØ, d0, mm
10
Max. montage, tfix, mm
130
Längd, L, mm
200
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x200 FZB
EAN
4061245019345
Antal
50
Bild på FASADPLUGG SDP-S-10x200 FZB
Ladda ner bild
Artikelblad
8530220420 10x220 10 150 220 50
Kontakta oss
Installationsparametrar
Artnr
8530220420
Dimension, mm
10x220
BorrØ, d0, mm
10
Max. montage, tfix, mm
150
Längd, L, mm
220
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast lättbetong AAC 2,0, kN
0,75
Rek. Draglast lättbetong AAC 6,0, kN
3,0
Material
Stål/Polyamid
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
ETA-12/0502
Benämning
FASADPLUGG SDP-S-10x220 FZB
EAN
4061245019321
Antal
50
Bild på FASADPLUGG SDP-S-10x220 FZB
Ladda ner bild
Artikelblad
