Iso-Dart

För eftermontering

För eftermontering av lätta till medeltunga monteringsdelar på ETICS-fasader.

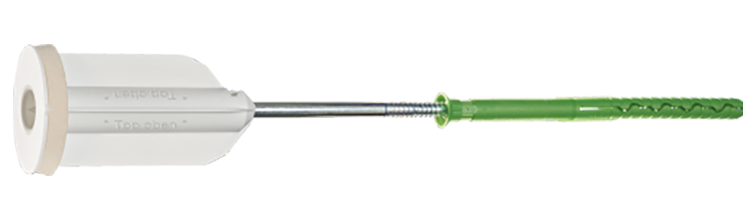

EJOT Iso-Dart består av: 1 installationsbussning , 1 tätningsbricka, 1 EJOT fasadankare. Med EJOT Iso-Dart kan tilläggsdelar monteras genom att ta upp vanliga grovgängade skruvar Ø 9 mm eller hängbultar Ø 9 mm med halsgänga M10, t.ex: fästen för stuprör , skyltar och reklamskyltar , låsmekanism för fällbara fönsterluckor, lampor etc. Tekniska specifikationer: hög lastbärande kapacitet genom förankring i underlaget, minskar värmeöverföringen genom termisk frikoppling (Chi-värde 0,002 W/K enligt TR025) , vattentätning mot gipsskalet med högkvalitativ EPDM-tätning Inspektion av motståndet mot slagregn i enlighet med DIN EN 12155.

Material: Plast/Stål
Ytbehandling: Blankförzinkad

Dokument

Produktblad

Iso-Dart.pdf
Artnr Isolertjocklek ny betong, mm Längd, mm BorrØ, d0, mm Min. borrdjup, h1, mm Antal Lagerstatus
8500080440 80 177 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500080440
Isolertjocklek ny betong, mm
80
Längd, mm
177
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 80
EAN
4039161012771
Antal
10
Bild på EJOT Iso-Dart 80
Ladda ner bild
Artikelblad
8500100440 100 197 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500100440
Isolertjocklek ny betong, mm
100
Längd, mm
197
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 100
EAN
4039161012788
Antal
10
Bild på EJOT Iso-Dart 100
Ladda ner bild
Artikelblad
8500120440 120 217 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500120440
Isolertjocklek ny betong, mm
120
Längd, mm
217
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 120
EAN
4039161012795
Antal
10
Bild på EJOT Iso-Dart 120
Ladda ner bild
Artikelblad
8500140440 140 237 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500140440
Isolertjocklek ny betong, mm
140
Längd, mm
237
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 140
EAN
4039161012801
Antal
10
Bild på EJOT Iso-Dart 140
Ladda ner bild
Artikelblad
8500160440 160 257 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500160440
Isolertjocklek ny betong, mm
160
Längd, mm
257
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 160
EAN
4039161012818
Antal
10
Bild på EJOT Iso-Dart 160
Ladda ner bild
Artikelblad
8500180440 180 277 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500180440
Isolertjocklek ny betong, mm
180
Längd, mm
277
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 180
EAN
4039161012825
Antal
10
Bild på EJOT Iso-Dart 180
Ladda ner bild
Artikelblad
8500200440 200 297 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500200440
Isolertjocklek ny betong, mm
200
Längd, mm
297
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 200
EAN
4039161012832
Antal
10
Bild på EJOT Iso-Dart 200
Ladda ner bild
Artikelblad
8500220440 220 317 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500220440
Isolertjocklek ny betong, mm
220
Längd, mm
317
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 220
EAN
4039161012849
Antal
10
Bild på EJOT Iso-Dart 220
Ladda ner bild
Artikelblad
8500240440 240 337 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500240440
Isolertjocklek ny betong, mm
240
Längd, mm
337
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 240
EAN
4039161012856
Antal
10
Bild på EJOT Iso-Dart 240
Ladda ner bild
Artikelblad
8500260440 260 357 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500260440
Isolertjocklek ny betong, mm
260
Längd, mm
357
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 260
EAN
4039161012863
Antal
10
Bild på EJOT Iso-Dart 260
Ladda ner bild
Artikelblad
8500280440 280 377 8 80 10
Kontakta oss
Installationsparametrar
Artnr
8500280440
Isolertjocklek ny betong, mm
280
Längd, mm
377
BorrØ, d0, mm
8
Min. borrdjup, h1, mm
80
Drivspår
TX30
HattØ, mm
41
Material
Plast/Stål
Ytbehandling
Blankförzinkad
Benämning
EJOT Iso-Dart 280
EAN
4039161013273
Antal
10
Bild på EJOT Iso-Dart 280
Ladda ner bild
Artikelblad
