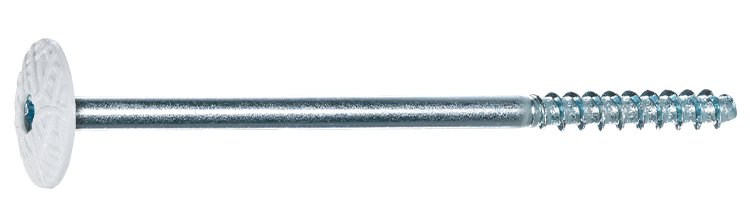

Isolerhållare DDS

För ljudabsorberande material mot betong.

Enkel installation. Borra, skruva, klart.

DDS är framtagen för infästning av ljudabsorbenter i tak. Stålskruv med gänga för direktinfästning i betong. Plastsprutad skalle med träullstrukter i beige eller vit färg går även att få pulverlackerad mot förfrågan.

Material: Polyamid/Stål
Ytbehandling: Blankförzinkad

Dokument

Produktblad

Isolerhållare DDS.pdf
Artnr Dimension BorrØ, d0, mm HuvudØ, dk, mm Längd, L, mm Min. borrdjup, h1, mm Antal
950350 6x50 6 16 50 30 100
Installationsparametrar
Artnr
950350
Dimension
6x50
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
50
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
25-30
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 050 white powder coated head
EAN
7319619503509
Antal
100
Bild på Ejot DDS 050 white powder coated head
Ladda ner bild
Artikelblad
950351 6x65 6 16 65 30 100
Installationsparametrar
Artnr
950351
Dimension
6x65
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
65
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
35-45
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 065 white powder coated head
EAN
7319619503516
Antal
100
Bild på Ejot DDS 065 white powder coated head
Ladda ner bild
Artikelblad
950352 6x75 6 16 75 30 100
Installationsparametrar
Artnr
950352
Dimension
6x75
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
75
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
45-55
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 075 white powder coated head
EAN
7319619503523
Antal
100
Bild på Ejot DDS 075 white powder coated head
Ladda ner bild
Artikelblad
950353 6x85 6 16 85 30 100
Installationsparametrar
Artnr
950353
Dimension
6x85
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
85
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
55-65
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 085 white powder coated head
EAN
7319619503530
Antal
100
Bild på Ejot DDS 085 white powder coated head
Ladda ner bild
Artikelblad
950356 6x125 6 16 125 30 100
Installationsparametrar
Artnr
950356
Dimension
6x125
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
125
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
95-105
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 125 white powder coated head
EAN
7319619503561
Antal
100
Bild på Ejot DDS 125 white powder coated head
Ladda ner bild
Artikelblad
950357 6x135 6 16 135 30 100
Installationsparametrar
Artnr
950357
Dimension
6x135
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
135
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
105-115
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 135 white powder coated head
EAN
7319619503578
Antal
100
Bild på Ejot DDS 135 white powder coated head
Ladda ner bild
Artikelblad
950358 6x150 6 16 150 30 100
Installationsparametrar
Artnr
950358
Dimension
6x150
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
150
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
120-130
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 150 white powder coated head
EAN
7319619503585
Antal
100
Bild på Ejot DDS 150 white powder coated head
Ladda ner bild
Artikelblad
950360 6x175 6 16 175 30 100
Installationsparametrar
Artnr
950360
Dimension
6x175
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
175
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
145-155
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 175 white powder coated head
EAN
7319619503608
Antal
100
Bild på Ejot DDS 175 white powder coated head
Ladda ner bild
Artikelblad
950361 6x200 6 16 200 30 100
Installationsparametrar
Artnr
950361
Dimension
6x200
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
200
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
170-180
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 200 white powder coated head
EAN
7319619503615
Antal
100
Bild på Ejot DDS 200 white powder coated head
Ladda ner bild
Artikelblad
950362 6x225 6 16 225 30 100
Installationsparametrar
Artnr
950362
Dimension
6x225
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
225
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
195-205
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 225 white powder coated head
EAN
7319619503622
Antal
100
Bild på Ejot DDS 225 white powder coated head
Ladda ner bild
Artikelblad
950363 6x250 6 16 250 30 100
Installationsparametrar
Artnr
950363
Dimension
6x250
BorrØ, d0, mm
6
HuvudØ, dk, mm
16
Längd, L, mm
250
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
220-230
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 250 white powder coated head
EAN
7319619503639
Antal
100
Bild på Ejot DDS 250 white powder coated head
Ladda ner bild
Artikelblad
950310 6x50 6 25 50 30 100
Installationsparametrar
Artnr
950310
Dimension
6x50
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
50
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
25-30
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 050 white plastic head
EAN
7319619503103
Antal
100
Bild på Ejot DDS 050 white plastic head
Ladda ner bild
Artikelblad
950312 6x75 6 25 75 30 100
Installationsparametrar
Artnr
950312
Dimension
6x75
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
75
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
45-55
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 075 white plastic head
EAN
7319619503127
Antal
100
Bild på Ejot DDS 075 white plastic head
Ladda ner bild
Artikelblad
950313 6x85 6 25 85 30 100
Installationsparametrar
Artnr
950313
Dimension
6x85
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
85
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
55-65
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 085 white plastic head
EAN
7319619503134
Antal
100
Bild på Ejot DDS 085 white plastic head
Ladda ner bild
Artikelblad
950314 6x100 6 25 100 30 100
Installationsparametrar
Artnr
950314
Dimension
6x100
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
100
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
70-80
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 100 white plastic head
EAN
7319619503141
Antal
100
Bild på Ejot DDS 100 white plastic head
Ladda ner bild
Artikelblad
950316 6x120 6 25 120 30 100
Installationsparametrar
Artnr
950316
Dimension
6x120
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
120
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
95-105
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 125 white plastic head
EAN
7319619503165
Antal
100
Bild på Ejot DDS 125 white plastic head
Ladda ner bild
Artikelblad
950317 6x135 6 25 135 30 100
Installationsparametrar
Artnr
950317
Dimension
6x135
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
135
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
105-115
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 135 white plastic head
EAN
7319619503172
Antal
100
Bild på Ejot DDS 135 white plastic head
Ladda ner bild
Artikelblad
950318 6x150 6 25 150 30 100
Installationsparametrar
Artnr
950318
Dimension
6x150
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
150
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
120-130
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 150 white plastic head
EAN
7319619503189
Antal
100
Bild på Ejot DDS 150 white plastic head
Ladda ner bild
Artikelblad
950320 6x175 6 25 175 30 100
Installationsparametrar
Artnr
950320
Dimension
6x175
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
175
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
145-155
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 175 white plastic head
EAN
7319619503202
Antal
100
Bild på Ejot DDS 175 white plastic head
Ladda ner bild
Artikelblad
950321 6x200 6 25 200 30 100
Installationsparametrar
Artnr
950321
Dimension
6x200
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
200
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
170-180
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 200 white plastic head
EAN
7319619503219
Antal
100
Bild på Ejot DDS 200 white plastic head
Ladda ner bild
Artikelblad
950323 6x250 6 25 250 30 100
Installationsparametrar
Artnr
950323
Dimension
6x250
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
250
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
220-230
Färg
Vit
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 250 white plastic head
EAN
7319619503233
Antal
100
Bild på Ejot DDS 250 white plastic head
Ladda ner bild
Artikelblad
950330 6x50 6 25 50 30 100
Installationsparametrar
Artnr
950330
Dimension
6x50
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
50
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
25-30
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 50 beige plastic head
EAN
7319619503301
Antal
100
Bild på Ejot DDS 50 beige plastic head
Ladda ner bild
Artikelblad
950332 6x75 6 25 75 30 100
Installationsparametrar
Artnr
950332
Dimension
6x75
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
75
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
45-55
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 75 beige plastic head
EAN
7319619503325
Antal
100
Bild på Ejot DDS 75 beige plastic head
Ladda ner bild
Artikelblad
950333 6x85 6 25 85 30 100
Installationsparametrar
Artnr
950333
Dimension
6x85
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
85
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
55-65
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 85 beige plastic head
EAN
7319619503332
Antal
100
Bild på Ejot DDS 85 beige plastic head
Ladda ner bild
Artikelblad
950334 6x100 6 25 100 30 100
Installationsparametrar
Artnr
950334
Dimension
6x100
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
100
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
70-80
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 100 beige plastic head
EAN
7319619503349
Antal
100
Bild på Ejot DDS 100 beige plastic head
Ladda ner bild
Artikelblad
950336 6x125 6 25 125 30 100
Installationsparametrar
Artnr
950336
Dimension
6x125
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
125
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
95-105
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 125 beige plastic head
EAN
7319619503363
Antal
100
Bild på Ejot DDS 125 beige plastic head
Ladda ner bild
Artikelblad
950338 6x150 6 25 150 30 100
Installationsparametrar
Artnr
950338
Dimension
6x150
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
150
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
120-130
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 150 beige plastic head
EAN
7319619503387
Antal
100
Bild på Ejot DDS 150 beige plastic head
Ladda ner bild
Artikelblad
950340 6x175 6 25 175 30 100
Installationsparametrar
Artnr
950340
Dimension
6x175
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
175
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
145-155
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 175 beige plastic head
EAN
7319619503400
Antal
100
Bild på Ejot DDS 175 beige plastic head
Ladda ner bild
Artikelblad
950341 6x200 6 25 200 30 100
Installationsparametrar
Artnr
950341
Dimension
6x200
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
200
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
170-180
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 200 beige plastic head
EAN
7319619503417
Antal
100
Bild på Ejot DDS 200 beige plastic head
Ladda ner bild
Artikelblad
950343 6x250 6 25 250 30 100
Installationsparametrar
Artnr
950343
Dimension
6x250
BorrØ, d0, mm
6
HuvudØ, dk, mm
25
Längd, L, mm
250
Min. borrdjup, h1, mm
30
Min. montagedjup, hnom, mm
20
Isolertjocklek, mm
220-230
Färg
Beige
Material
Polyamid/Stål
Ytbehandling
Blankförzinkad
Benämning
Ejot DDS 250 beige plastic head
EAN
7319619503431
Antal
100
Bild på Ejot DDS 250 beige plastic head
Ladda ner bild
Artikelblad
