Isolerhållare DMH-E

DMH rostfri för isolering mot betong.

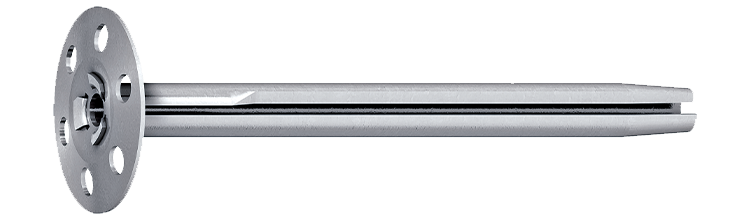

DMH för mjuka och hårda isolermaterial i ventilerade fasader.

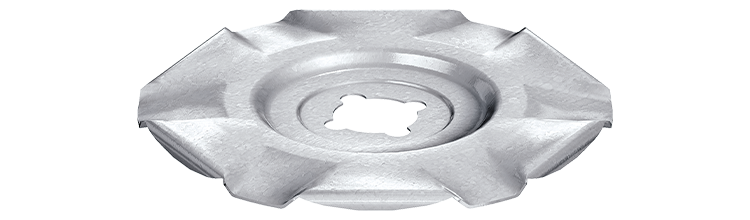

Isolerhållare DMH i rostfritt A2 används för att fästa mjuka och hårda isoleringar på ventlierade fasader i betong. För mjuk isolering såsom, sten eller mineralull måste plattdiametern vara minst 80mm DMH kombineras då med tillhörande metallbricka DMT E. Brandkravklass A1: EN 13501-1:2010-01

Material: Rostfritt stål A2

Dokument

Produktblad

Isolerhållare DMH-E.pdf
Artnr BorrØ, do, mm Längd, L, mm Isolertjocklek, mm HuvudØ, mm Min. borrdjup, h1, mm Antal
9700030302 8 80 40 35 60 250
Installationsparametrar
Artnr
9700030302
BorrØ, do, mm
8
Längd, L, mm
80
Isolertjocklek, mm
40
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x80 E
EAN
4039161006077
Antal
250
Bild på Isolerhållare DMH-8x80 E
Ladda ner bild
Artikelblad
9700033603 8 110 70 35 60 250
Installationsparametrar
Artnr
9700033603
BorrØ, do, mm
8
Längd, L, mm
110
Isolertjocklek, mm
70
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x110 E
EAN
4039161006084
Antal
250
Bild på Isolerhållare DMH-8x110 E
Ladda ner bild
Artikelblad
9700036904 8 140 100 35 60 250
Installationsparametrar
Artnr
9700036904
BorrØ, do, mm
8
Längd, L, mm
140
Isolertjocklek, mm
100
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x140 E
EAN
4039161006091
Antal
250
Bild på Isolerhållare DMH-8x140 E
Ladda ner bild
Artikelblad
9700035912 8 170 130 35 60 250
Installationsparametrar
Artnr
9700035912
BorrØ, do, mm
8
Längd, L, mm
170
Isolertjocklek, mm
130
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x170 E
EAN
4039161006107
Antal
250
Bild på Isolerhållare DMH-8x170 E
Ladda ner bild
Artikelblad
9700035215 8 200 160 35 60 250
Installationsparametrar
Artnr
9700035215
BorrØ, do, mm
8
Längd, L, mm
200
Isolertjocklek, mm
160
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x200 E
EAN
4039161006114
Antal
250
Bild på Isolerhållare DMH-8x200 E
Ladda ner bild
Artikelblad
9700035520 8 250 210 35 60 200
Installationsparametrar
Artnr
9700035520
BorrØ, do, mm
8
Längd, L, mm
250
Isolertjocklek, mm
210
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x250 E
EAN
4039161006121
Antal
200
Bild på Isolerhållare DMH-8x250 E
Ladda ner bild
Artikelblad
9700035300 8 300 260 35 60 200
Installationsparametrar
Artnr
9700035300
BorrØ, do, mm
8
Längd, L, mm
300
Isolertjocklek, mm
260
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Benämning
Isolerhållare DMH-8x300 E
EAN
4039161012573
Antal
200
Bild på Isolerhållare DMH-8x300 E
Ladda ner bild
Artikelblad
