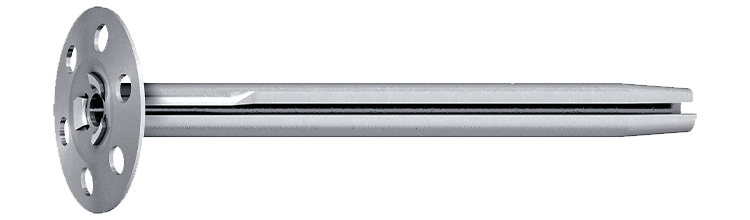

Isolerhållare DMH V

DMH Aluzink för isolering mot betong.

DMH för mjuka och hårda isolermaterial i ventilerade fasader.

Isolerhållare DMH i alu-zink används för att fästa mjuka och hårda isoleringar på ventlierade fasader i betong. För mjuk isolering såsom, sten eller mineralull måste plattdiametern vara minst 80mm DMH kombineras då med tillhörande metallbricka DMT V. Brandkravklass A1: EN 13501-1:2010-01

Material: Stål
Ytbehandling: Aluzink

Dokument

Produktblad

Isolerhållare DMH V.pdf
Artnr Dimension BorrØ, do, mm Längd, L, mm Isolertjocklek, mm HuvudØ, mm Antal
9700030301 8x80 8 80 40 35 250
Installationsparametrar
Artnr
9700030301
Dimension
8x80
BorrØ, do, mm
8
Längd, L, mm
80
Isolertjocklek, mm
40
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH-8x80 V
EAN
4039161006145
Antal
250
Bild på Isolerhållare DMH-8x80 V
Ladda ner bild
Artikelblad
9700030602 8x110 8 110 70 35 250
Installationsparametrar
Artnr
9700030602
Dimension
8x110
BorrØ, do, mm
8
Längd, L, mm
110
Isolertjocklek, mm
70
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH 8x110 V
EAN
4039161006152
Antal
250
Bild på Isolerhållare DMH 8x110 V
Ladda ner bild
Artikelblad
9700030603 8x140 8 140 100 35 250
Installationsparametrar
Artnr
9700030603
Dimension
8x140
BorrØ, do, mm
8
Längd, L, mm
140
Isolertjocklek, mm
100
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH-8x140 V
EAN
4039161006169
Antal
250
Bild på Isolerhållare DMH-8x140 V
Ladda ner bild
Artikelblad
9700030912 8x170 8 170 130 35 250
Installationsparametrar
Artnr
9700030912
Dimension
8x170
BorrØ, do, mm
8
Längd, L, mm
170
Isolertjocklek, mm
130
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH-8x170 V
EAN
4039161006176
Antal
250
Bild på Isolerhållare DMH-8x170 V
Ladda ner bild
Artikelblad
9700031215 8x200 8 200 160 35 250
Installationsparametrar
Artnr
9700031215
Dimension
8x200
BorrØ, do, mm
8
Längd, L, mm
200
Isolertjocklek, mm
160
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH-8x200 V
EAN
4039161006183
Antal
250
Bild på Isolerhållare DMH-8x200 V
Ladda ner bild
Artikelblad
9700031520 8x250 8 250 210 35 200
Installationsparametrar
Artnr
9700031520
Dimension
8x250
BorrØ, do, mm
8
Längd, L, mm
250
Isolertjocklek, mm
210
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH-8x250 V
EAN
4039161006190
Antal
200
Bild på Isolerhållare DMH-8x250 V
Ladda ner bild
Artikelblad
9700031300 8x300 8 300 260 35 200
Installationsparametrar
Artnr
9700031300
Dimension
8x300
BorrØ, do, mm
8
Längd, L, mm
300
Isolertjocklek, mm
260
HuvudØ, mm
35
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Axialt avstånd, mm
160
Min. kantavstånd, Cmin, mm
80
Draglast Betong C20/25, kN
0,2
Tvärlast Betong C20/25, kN
0,25
Draglast solid kalksten, kN
0,2
Tvärlast solid kalksten, kN
0,25
Draglast tegel, kN
0,2
Tvärlast tegel, kN
0,25
Draglast hålsten, kN
0,05
Tvärlast hålsten, kN
0,1
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerhållare DMH-8x300 V
EAN
4039161012580
Antal
200
Bild på Isolerhållare DMH-8x300 V
Ladda ner bild
Artikelblad
9700030156 - 0 0 - 80 250
Installationsparametrar
Artnr
9700030156
Dimension
-
BorrØ, do, mm
0
Längd, L, mm
0
Isolertjocklek, mm
-
HuvudØ, mm
80
Min. borrdjup, h1, mm
-
Min. montagedjup, hnom, mm
-
Min. materialtjocklek, hmin, mm
-
Axialt avstånd, mm
-
Min. kantavstånd, Cmin, mm
-
Draglast Betong C20/25, kN
0
Tvärlast Betong C20/25, kN
0
Draglast solid kalksten, kN
0
Tvärlast solid kalksten, kN
0
Draglast tegel, kN
0
Tvärlast tegel, kN
0
Draglast hålsten, kN
0
Tvärlast hålsten, kN
0
Material
Stål
Ytbehandling
Aluzink
Benämning
Isolerbricka DMT 80 V
EAN
4039161006206
Antal
250

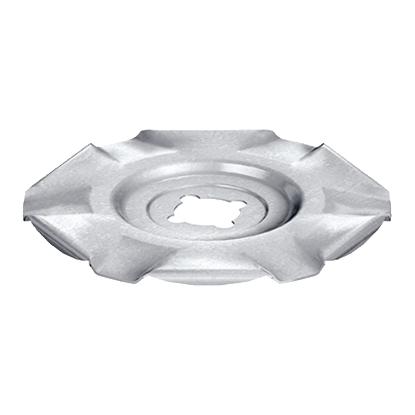

Bild på Isolerbricka DMT 80 V
