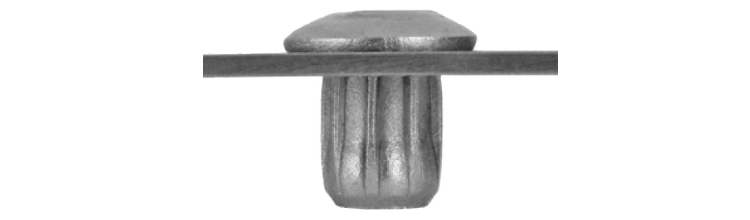

Magasinsnit AL NEOSPEED

Kullrigt huvud

Med NEOSPEED magasinnitar förenklas monteringsprocessen.

Niten tillåter större håltoleranser och varierande materialtjocklek med samma funktion och hållfasthet. Enkel att använda i automatiska produktionsprocesser. Montera en nit per sekund - enklare än så kan det inte bli.

Material: Aluminium
Korrosivitetsklass

Dokument

Produktblad

Magasinsnit AL NEOSPEED .pdf
Artnr Diameter, mm Längd, L, mm Greppområde, mm HuvudØ, dk, mm Huvudhöjd, mm Antal
175204 3,2 4,8 0,4-2,0 6,53 1,1 15000
Installationsparametrar
Artnr
175204
Diameter, mm
3,2
Längd, L, mm
4,8
Greppområde, mm
0,4-2,0
HuvudØ, dk, mm
6,53
Huvudhöjd, mm
1,1
BorrØ övre plåt, mm
3,35-3,62
BorrØ nedre plåt, mm
3,26-3,42
Dragkraft, kN
0,76
Tryckkraft, kN
1,25
Nitar per magasin, st
52
Typ
3204
Benämning
Neospeed 57101-03204 Aluminium
EAN
7319610004708
Antal
15000
Bild på Neospeed 57101-03204 Aluminium
Ladda ner bild
Artikelblad
175203 3,2 7,3 0,4-4,5 6,53 1,1 10000
Installationsparametrar
Artnr
175203
Diameter, mm
3,2
Längd, L, mm
7,3
Greppområde, mm
0,4-4,5
HuvudØ, dk, mm
6,53
Huvudhöjd, mm
1,1
BorrØ övre plåt, mm
3,35-3,62
BorrØ nedre plåt, mm
3,26-3,42
Dragkraft, kN
0,76
Tryckkraft, kN
1,25
Nitar per magasin, st
37
Typ
3207
Benämning
Neospeed 57101-03207 Aluminium
EAN
7319611752035
Antal
10000
Bild på Neospeed 57101-03207 Aluminium
Ladda ner bild
Artikelblad
175205 3,2 11,5 0,4-8,6 6,53 1,1 7000
Installationsparametrar
Artnr
175205
Diameter, mm
3,2
Längd, L, mm
11,5
Greppområde, mm
0,4-8,6
HuvudØ, dk, mm
6,53
Huvudhöjd, mm
1,1
BorrØ övre plåt, mm
3,35-3,62
BorrØ nedre plåt, mm
3,26-3,42
Dragkraft, kN
0,76
Tryckkraft, kN
1,25
Nitar per magasin, st
24
Typ
3211
Benämning
Neospeed 57101-03211 Aluminium
EAN
7319610004715
Antal
7000
Bild på Neospeed 57101-03211 Aluminium
Ladda ner bild
Artikelblad
175206 4 5,4 0,5-2,2 8,18 1,25 12000
Installationsparametrar
Artnr
175206
Diameter, mm
4
Längd, L, mm
5,4
Greppområde, mm
0,5-2,2
HuvudØ, dk, mm
8,18
Huvudhöjd, mm
1,25
BorrØ övre plåt, mm
4,10-4,43
BorrØ nedre plåt, mm
3,97-4,18
Dragkraft, kN
1,19
Tryckkraft, kN
1,9
Nitar per magasin, st
47
Typ
4005
Benämning
Neospeed 57101-04005 Aluminium
EAN
7319610004722
Antal
12000
Bild på Neospeed 57101-04005 Aluminium
Ladda ner bild
Artikelblad
175207 4 8 0,5-5,0 8,18 1,25 10000
Installationsparametrar
Artnr
175207
Diameter, mm
4
Längd, L, mm
8
Greppområde, mm
0,5-5,0
HuvudØ, dk, mm
8,18
Huvudhöjd, mm
1,25
BorrØ övre plåt, mm
4,10-4,43
BorrØ nedre plåt, mm
3,97-4,18
Dragkraft, kN
1,19
Tryckkraft, kN
1,9
Nitar per magasin, st
33
Typ
4007
Benämning
Neospeed 57101-04007 Aluminium
EAN
7319610004739
Antal
10000
Bild på Neospeed 57101-04007 Aluminium
Ladda ner bild
Artikelblad
175208 4 11,7 0,5-9,1 8,18 1,25 6000
Installationsparametrar
Artnr
175208
Diameter, mm
4
Längd, L, mm
11,7
Greppområde, mm
0,5-9,1
HuvudØ, dk, mm
8,18
Huvudhöjd, mm
1,25
BorrØ övre plåt, mm
4,10-4,43
BorrØ nedre plåt, mm
3,97-4,18
Dragkraft, kN
1,19
Tryckkraft, kN
1,9
Nitar per magasin, st
23
Typ
4011
Benämning
Neospeed 57101-04011 Aluminium
EAN
7319610004746
Antal
6000
Bild på Neospeed 57101-04011 Aluminium
Ladda ner bild
Artikelblad
175200 4,8 5,8 0,6-2,4 9,71 1,5 8000
Installationsparametrar
Artnr
175200
Diameter, mm
4,8
Längd, L, mm
5,8
Greppområde, mm
0,6-2,4
HuvudØ, dk, mm
9,71
Huvudhöjd, mm
1,5
BorrØ övre plåt, mm
5,00-5,40
BorrØ nedre plåt, mm
4,85-5,10
Dragkraft, kN
1,66
Tryckkraft, kN
2,9
Nitar per magasin, st
44
Typ
4805
Benämning
Neospeed 57101-04805 Aluminium
EAN
7319611752004
Antal
8000
Bild på Neospeed 57101-04805 Aluminium
Ladda ner bild
Artikelblad
175201 4,8 8,9 0,6-5,2 9,71 1,5 6000
Installationsparametrar
Artnr
175201
Diameter, mm
4,8
Längd, L, mm
8,9
Greppområde, mm
0,6-5,2
HuvudØ, dk, mm
9,71
Huvudhöjd, mm
1,5
BorrØ övre plåt, mm
5,00-5,40
BorrØ nedre plåt, mm
4,85-5,10
Dragkraft, kN
1,66
Tryckkraft, kN
2,9
Nitar per magasin, st
30
Typ
4808
Benämning
Neospeed 57101-04808 Aluminium
EAN
7319611752011
Antal
6000
Bild på Neospeed 57101-04808 Aluminium
Ladda ner bild
Artikelblad
175202 4,8 12,7 0,6-9,2 9,71 1,5 5000
Installationsparametrar
Artnr
175202
Diameter, mm
4,8
Längd, L, mm
12,7
Greppområde, mm
0,6-9,2
HuvudØ, dk, mm
9,71
Huvudhöjd, mm
1,5
BorrØ övre plåt, mm
5,00-5,40
BorrØ nedre plåt, mm
4,85-5,10
Dragkraft, kN
1,66
Tryckkraft, kN
2,9
Nitar per magasin, st
22
Typ
4812
Benämning
Neospeed 57101-04812 Aluminium
EAN
7319611752028
Antal
5000
Bild på Neospeed 57101-04812 Aluminium
Ladda ner bild
Artikelblad
