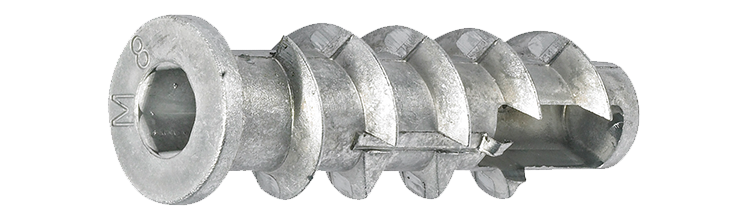

Plugg Lättbetongankare KBTM

Invändigt gängad metallplugg

Invändigt gängad metallplugg med en grov yttergänga för förinstallation i lättklinker (Leca) och lättbetong. Lämplig för användning där det krävs brandmotstånd. Den grova yttergängan ger ett säkert grepp.

Lämpliga skruvar metriskt gängade skruvar och träskruvar. Kan monteras med en borrmaskin/skruvdragare med lågt vridmoment eller manuellt med en insexnyckel.

Material: Stål
Ytbehandling: Zink
Trä mot lättbetong

Dokument

Produktblad

Plugg Lättbetongankare KBTM.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, mm SW Min. borrdjup, h1, mm Antal
10075116 M6x50 10 50 6 60 25
Installationsparametrar
Artnr
10075116
Dimension, mm
M6x50
BorrØ, d0, mm
10
Längd, mm
50
SW
6
Min. borrdjup, h1, mm
60
Rek. skruvlängd, mm
20 + tfix
Skruv metrisk
M6
Tillåten draglast Lättbetong, kN
0,55
Tillåten draglast Leca, kN
0,30
Material
Stål
Ytbehandling
Zink
Benämning
Lättbetongplugg KBTM 6
EAN
7319610040287
Antal
25
Bild på Lättbetongplugg KBTM  6
Ladda ner bild
Artikelblad
10075118 M8x60 12 60 8 70 25
Installationsparametrar
Artnr
10075118
Dimension, mm
M8x60
BorrØ, d0, mm
12
Längd, mm
60
SW
8
Min. borrdjup, h1, mm
70
Rek. skruvlängd, mm
25 + tfix
Skruv metrisk
M8
Tillåten draglast Lättbetong, kN
0,70
Tillåten draglast Leca, kN
0,60
Material
Stål
Ytbehandling
Zink
Benämning
Lättbetongplugg KBTM 8
EAN
7319610040294
Antal
25
Bild på Lättbetongplugg KBTM  8
Ladda ner bild
Artikelblad
10075120 M10x70 14 70 10 80 25
Installationsparametrar
Artnr
10075120
Dimension, mm
M10x70
BorrØ, d0, mm
14
Längd, mm
70
SW
10
Min. borrdjup, h1, mm
80
Rek. skruvlängd, mm
30 + tfix
Skruv metrisk
M10
Tillåten draglast Lättbetong, kN
0,80
Tillåten draglast Leca, kN
0,90
Material
Stål
Ytbehandling
Zink
Benämning
Lättbetongplugg KBTM 10
EAN
7319610040300
Antal
25
Bild på Lättbetongplugg KBTM 10
Ladda ner bild
Artikelblad
