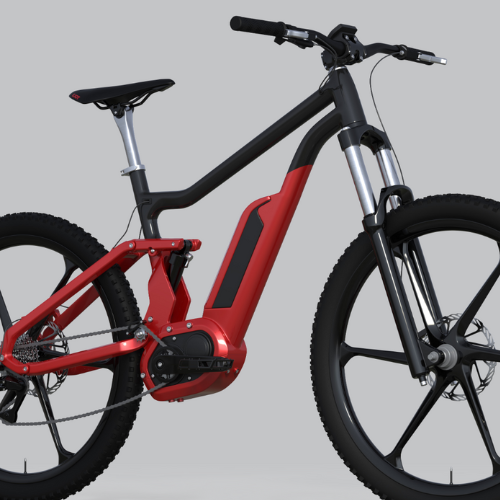

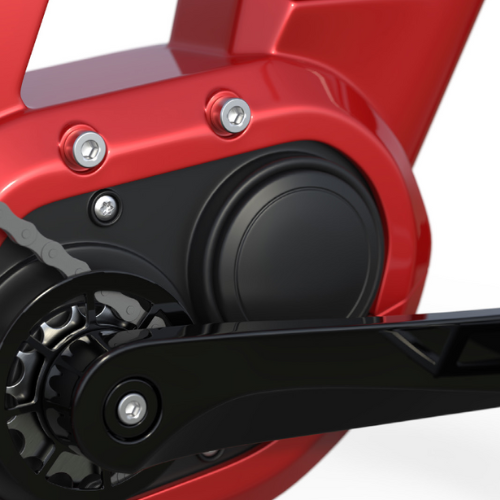

Produkt- och servicekoncept för elcyklar med infästning från EJOT®

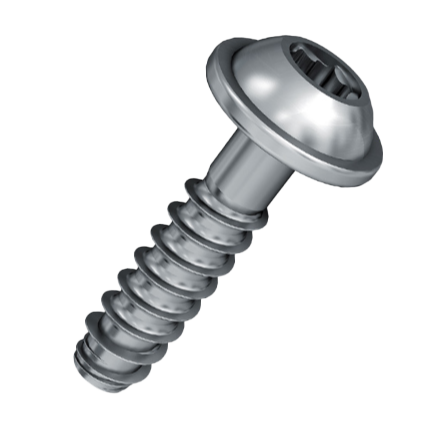

EVO PT® - För direkt montering i termoplaster

• - Optimerad lokalisering
• - Djup-oberoende installationsmoment
• - Stöd med komplett CAE-baserad design
• - Utmärkt process säkerhet
• - Standardiseringspotential



EVO PT® är den evolutionära utvecklingen av självgängande fästelement för termoplaster. För första gången integrerar denna innovativa infästningslösning framgångsrikt tillverknings- och applikationskunskap med nya metoder baserade på fysiska datorsimuleringar i utvecklingsprocessen. Resultatet av detta tvärvetenskapliga tillvägagångssätt är en skruv med utmärkta mekaniska egenskaper.

Den innovativa initiala gängformningen skapar en nära nog konstant vridmomentkurva under installationsfasen, som är i princip oberoende av inskruvningsdjupet. Således kan ett enhetligt åtdragningsmoment användas i tillverkningen vid olika skruvlängder, en och samma inställning på skruvdragaren till hela arbetsoperationen.

Den speciella spetsen skapar en jämn belastning på gängflankerna när de är helt fastsatta, eftersom skruven centreras automatiskt i förhålet under installationen. Dessutom möjliggör denna innovativa gänga en enkel självinriktning i arbetsstycket.

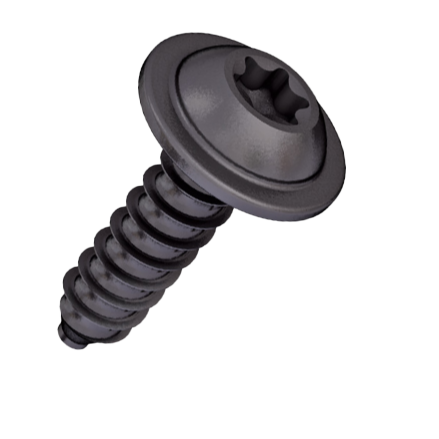

Delta PT® P - Innovativt skruvmaterial för en självgängande termoplast skruv

• - Ned till diameter 2,5 mm
• - Säker och pålitlig direkt montering i termoplaster
• - Lättviktsdesign: betydande viktbesparingar jämfört med skruvar gjorda av stål
• - Pålitlig kvarvarande förspänningskraft under termisk stress
• - Ingen korrosion
• - Icke-magnetisk
• - Återvinningsbar
• - Expansionskoefficient anpassad till plast



Trendämnet "lättviktsdesign" är en av de centrala utgångspunkterna för gränsöverskridande forsknings- och utvecklingsaktiviteter hos många företag, särskilt inom bilindustrin. I framtiden kommer de använda fästelementens vikt att få betydelse vid fler tillämpningar inom området för direkt montering i termoplaster. Av den anledningen utvecklade EJOT en DELTA PT®-skruv av plast, som uppfyller dessa ökade krav. Detta innovativa fästelement tillverkat av termoplasten PPA GF50 med 50 % glasfiber, erbjuder samma eller bättre fogning som metallskruvar men med en mycket högre potential för viktminskning. En DELTA PT® P-skruv i plast med liknande dimensioner väger upp till 85 % mindre än sin motsvarighet av stål.

Layoutdesignen för direkt montering av stålskruvar till termoplastmaterial visar ofta att oförstärkta material som PA6, PP, ABS eller POM ofta har betydligt lägre hållfasthetsegenskaper än själva fästelementet. För att matcha materialhållfasthetsegenskaperna bör fästmaterialet anpassas till det passande materialet. Av denna anledning är plast ofta ett favoritmaterial för fästelement - som i DELTA PT® P.

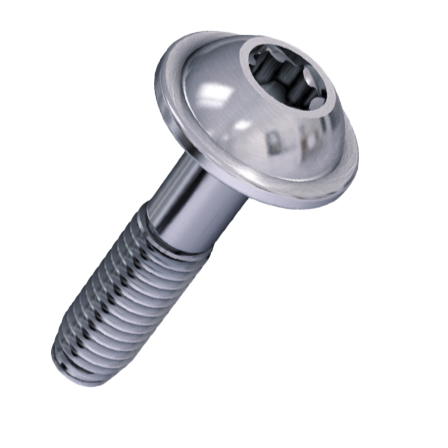

ALtracs® Plus - Specialist för lättmetallförskruvning

• - Den självgängande skruven för lättmetaller
• - För lättviktskonstruktioner: Den optimerade gänggeometrin hos ALtracs® Plus underlättar användningen av mindre och kortare skruvar, men med konsekvent höga hållfasthetsvärden
• - Höga klämkrafter och långvarig stabilitet, även under hög dynamisk och termisk stress
• - Upp till 40% kostnadsbesparing genom utelämnande av arbetsmoment som gängformning med gängtapp
• - Enkel designteknik med EJOT ALtra CALC-prognosprogrammet
• - Högt vibrationsmotstånd utan extra säkerhetselement som bricka eller gänglåsning
• - Hög monteringssäkerhet på grund av lågt installations- och brottvridmoment
• - Vid reperationer kan en metrisk skruv användas eftersom muttergängan som formas blir metriskt kompatibel



EJOT ALtracs® Plus-skruvar är självgängande fästelement utvecklade för maximala hållfasthetsvärden i lätta legeringar och andra icke-järnmetaller som zink, koppar eller mässing. ALtracs® Plus är designad för direkt montering i gjutna eller stansade hål. Jämfört med metriska skruvar kan betydande kostnadsbesparingar uppnås eftersom antalet arbetssteg minskar. ALtracs® Plus är den förbättrade versionen av ALtracs®-skruven och den uppnår hållfasthetsvärden som är jämförbara med metriska skruvförband i hållfasthetskategorin
