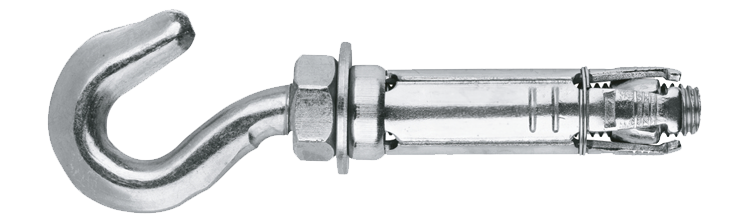

Sköldankare FZB Krok

Med krok

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Dokument

Produktblad

Sköldankare FZB Krok.pdf

	Artnr	Gänga	BorrØ, mm	Min. borrdjup, h1, mm	Min. montagedjup, hnom, mm	Antal	Lagerstatus
▼	9658677330	M6	10	45	40	10	Kontakta oss
Installationsparametrar	Artnr 9658677330 Gänga M6 BorrØ, mm 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 0,9 Inner krokØ, mm 10,0 Frigående hålØ, df, mm 7 SW SW 10 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Sköldankare M6 FZB Krok EAN 7319610101643 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677331	M8	14	60	50	10	I lager
Installationsparametrar	Artnr 9658677331 Gänga M8 BorrØ, mm 14 Min. borrdjup, h1, mm 60 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Åtdragningsmoment, Tinst, Nm 25 Draglast, kN 1,0 Inner krokØ, mm 11,0 Frigående hålØ, df, mm 9 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Sköldankare M8 FZB Krok EAN 7319610101650 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9658677332	M10	16	70	60	5	I lager
Installationsparametrar	Artnr 9658677332 Gänga M10 BorrØ, mm 16 Min. borrdjup, h1, mm 70 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Åtdragningsmoment, Tinst, Nm 50 Draglast, kN 4,3 Inner krokØ, mm 14,0 Frigående hålØ, df, mm 12 SW SW 17 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Sköldankare M10 FZB Krok EAN 7319610101667 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9658677333	M12	20	90	80	5	I lager
Installationsparametrar	Artnr 9658677333 Gänga M12 BorrØ, mm 20 Min. borrdjup, h1, mm 90 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Åtdragningsmoment, Tinst, Nm 85 Draglast, kN 5,6 Inner krokØ, mm 18,0 Frigående hålØ, df, mm 14 SW SW 19 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Sköldankare M12 FZB Krok EAN 7319610101674 Antal 5	Ladda ner bild Artikelblad Dela via e-post
