Vingskruv WINGDRIL® C1

För trä- och skivmaterial mot stålregel

WING DRIL® är en skruv för infästning av ”mjuka” material mot metall t ex trä, plywood, spånskiva mot en stålregel.

WINGDRIL® är en mycket arbetsbesparande och ekonomisk skruv. Den fräser, borrar, gängar, och försänker i ett enda moment. Fräsvingarna rymmer upp ett frigångshål i det mjuka materialet. Vingarna bryts därefter av mot stålmaterialet och en stark gänga formas. Ihopdrivning och försänkning sker lika effektivt. Lätt och snabbt. Lackas vid förfrågan.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Fräsvingar
Trä mot stålbalk 4,0-12,0mm

Dokument

Produktblad

Vingskruv WINGDRIL® C1.pdf
Artnr Dimension, mm Diameter, mm Borrkap., mm Längd, L, mm Antal Lagerstatus
870084 6,3x45 6,3 2,5-6,0 45 250
I lager
Installationsparametrar
Artnr
870084
Dimension, mm
6,3x45
Diameter, mm
6,3
Borrkap., mm
2,5-6,0
Längd, L, mm
45
HuvudØ, dk, mm
12,4
Drivspår
TX30
Klämlängd, mm
23
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 6,3x45 TX30
EAN
7319618700848
Antal
250
Bild på Wingdril 6,3x45 TX30
Ladda ner bild
Artikelblad
870015 3,9x25 3,9 1,5-2,5 25 250
I lager
Installationsparametrar
Artnr
870015
Dimension, mm
3,9x25
Diameter, mm
3,9
Borrkap., mm
1,5-2,5
Längd, L, mm
25
HuvudØ, dk, mm
7,5
Drivspår
TX15
Klämlängd, mm
10
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 3,9x25 TX15
EAN
7319618700152
Antal
250
Bild på Wingdril 3,9x25 TX15
Ladda ner bild
Artikelblad
870020 4,2x38 4,2 1,5-2,7 38 250
I lager
Installationsparametrar
Artnr
870020
Dimension, mm
4,2x38
Diameter, mm
4,2
Borrkap., mm
1,5-2,7
Längd, L, mm
38
HuvudØ, dk, mm
8,1
Drivspår
TX20
Klämlängd, mm
23
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 4,2x38 TX20
EAN
7319618700206
Antal
250
Bild på Wingdril 4,2x38 TX20
Ladda ner bild
Artikelblad
870023 4,2x70 4,2 1,5-2,7 70 250
I lager
Installationsparametrar
Artnr
870023
Dimension, mm
4,2x70
Diameter, mm
4,2
Borrkap., mm
1,5-2,7
Längd, L, mm
70
HuvudØ, dk, mm
8,1
Drivspår
TX20
Klämlängd, mm
55
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 4,2x70 TX20
EAN
7319618700237
Antal
250
Bild på Wingdril 4,2x70 TX20
Ladda ner bild
Artikelblad
870030 4,8x38 4,8 2,5-3,7 38 250
I lager
Installationsparametrar
Artnr
870030
Dimension, mm
4,8x38
Diameter, mm
4,8
Borrkap., mm
2,5-3,7
Längd, L, mm
38
HuvudØ, dk, mm
9,5
Drivspår
TX25
Klämlängd, mm
20
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 4,8x38/4 TX25
EAN
7319618700305
Antal
250
Bild på Wingdril 4,8x38/4 TX25
Ladda ner bild
Artikelblad
870035 4,8x45 4,8 2,5-3,7 45 250
I lager
Installationsparametrar
Artnr
870035
Dimension, mm
4,8x45
Diameter, mm
4,8
Borrkap., mm
2,5-3,7
Längd, L, mm
45
HuvudØ, dk, mm
9,5
Drivspår
TX25
Klämlängd, mm
28
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 4,8x45 TX25
EAN
7319618700350
Antal
250
Bild på Wingdril 4,8x45 TX25
Ladda ner bild
Artikelblad
870034 4,8x50 4,8 2,5-3,7 50 250
I lager
Installationsparametrar
Artnr
870034
Dimension, mm
4,8x50
Diameter, mm
4,8
Borrkap., mm
2,5-3,7
Längd, L, mm
50
HuvudØ, dk, mm
9,5
Drivspår
TX25
Klämlängd, mm
33
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 4,8x50 TX25
EAN
7319618700343
Antal
250
Bild på Wingdril 4,8x50 TX25
Ladda ner bild
Artikelblad
870036 4,8x70 4,8 2,5-3,7 70 250
I lager
Installationsparametrar
Artnr
870036
Dimension, mm
4,8x70
Diameter, mm
4,8
Borrkap., mm
2,5-3,7
Längd, L, mm
70
HuvudØ, dk, mm
9,5
Drivspår
TX25
Klämlängd, mm
53
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 4,8x70 TX25
EAN
7319618700367
Antal
250
Bild på Wingdril 4,8x70 TX25
Ladda ner bild
Artikelblad
870050 5,5x45 5,5 2,5-5,0 45 250
I lager
Installationsparametrar
Artnr
870050
Dimension, mm
5,5x45
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
45
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
27
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x45 TX25
EAN
7319618700503
Antal
250
Bild på Wingdril 5,5x45 TX25
Ladda ner bild
Artikelblad
870070 5,5x50 5,5 2,5-5,0 50 250
I lager
Installationsparametrar
Artnr
870070
Dimension, mm
5,5x50
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
50
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
35
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x50 TX25
EAN
7319618700701
Antal
250
Bild på Wingdril 5,5x50 TX25
Ladda ner bild
Artikelblad
870040 5,5x55 5,5 2,5-5,0 55 250
Fåtal
Installationsparametrar
Artnr
870040
Dimension, mm
5,5x55
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
55
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
37
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x55/5 TX25
EAN
7319618700404
Antal
250
Bild på Wingdril 5,5x55/5 TX25
Ladda ner bild
Artikelblad
870090 5,5x60 5,5 3,0-12,5 60 100
I lager
Installationsparametrar
Artnr
870090
Dimension, mm
5,5x60
Diameter, mm
5,5
Borrkap., mm
3,0-12,5
Längd, L, mm
60
HuvudØ, dk, mm
10,8
Drivspår
PH3
Klämlängd, mm
27
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x60/12,5 fzb PH3
EAN
7319618700909
Antal
100

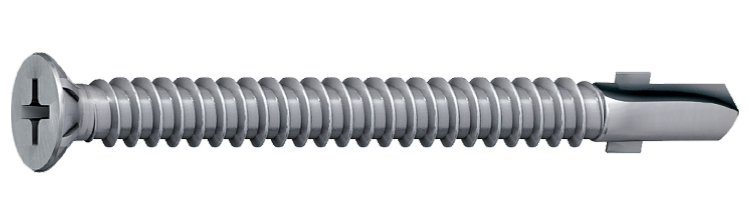

Bild på Wingdril 5,5x60/12,5 fzb PH3
Ladda ner bild
Artikelblad
870081 5,5x80 5,5 2,5-5,0 80 250
I lager
Installationsparametrar
Artnr
870081
Dimension, mm
5,5x80
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
80
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
65
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x80 TX25
EAN
7319618700817
Antal
250
Bild på Wingdril 5,5x80 TX25
Ladda ner bild
Artikelblad
870091 5,5x85 5,5 3,0-12,5 85 100
I lager
Installationsparametrar
Artnr
870091
Dimension, mm
5,5x85
Diameter, mm
5,5
Borrkap., mm
3,0-12,5
Längd, L, mm
85
HuvudØ, dk, mm
10,8
Drivspår
PH3
Klämlängd, mm
52
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x85/12,5 fzb PH3
EAN
7319610018521
Antal
100
Bild på Wingdril 5,5x85/12,5 fzb PH3
Ladda ner bild
Artikelblad
870191 5,5x85 5,5 3,0-12,5 85 100
I lager
Installationsparametrar
Artnr
870191
Dimension, mm
5,5x85
Diameter, mm
5,5
Borrkap., mm
3,0-12,5
Längd, L, mm
85
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
52
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x85 fzb TX25
EAN
7319610059326
Antal
100
Bild på Wingdril 5,5x85 fzb TX25
Ladda ner bild
Artikelblad
870065 5,5x100 5,5 2,5-5,0 100 200
Kontakta oss
Installationsparametrar
Artnr
870065
Dimension, mm
5,5x100
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
100
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
85
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x100 TX25
EAN
4061245038537
Antal
200
Bild på Wingdril 5,5x100 TX25
Ladda ner bild
Artikelblad
870196 5,5x120 5,5 2,5-5,0 120 200
I lager
Installationsparametrar
Artnr
870196
Dimension, mm
5,5x120
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
120
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
105
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x120 fzb TX25
EAN
4061245051864
Antal
200
Bild på Wingdril 5,5x120 fzb TX25
Ladda ner bild
Artikelblad
870197 5,5x150 5,5 2,5-5,0 150 200
Kontakta oss
Installationsparametrar
Artnr
870197
Dimension, mm
5,5x150
Diameter, mm
5,5
Borrkap., mm
2,5-5,0
Längd, L, mm
150
HuvudØ, dk, mm
10,8
Drivspår
TX25
Klämlängd, mm
135
Varvtal, rpm
max. 1300
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Wingdril 5,5x150 fzb TX25
EAN
4061245038438
Antal
200
Bild på Wingdril 5,5x150 fzb TX25
Ladda ner bild
Artikelblad
