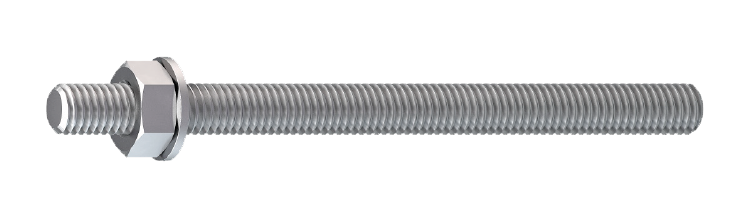

Ankarstång AST C1

Med mutter och bricka

Används ihop med kemiska injekteringsmassor och glasampuller, kan även gjutas in. Med mutter och bricka.

Blankförzinkad ankarstång för förankring i betong, massiv sten, och i perforerad murverk med perfohylsa. För att bestämma den karakteristiska last- kapaciteten i betong ska ETA-16/0107 följas. För att bestämma lastkapacitet i fast och perforerad murverk ska ETA-16/0089 ska följas.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Stålprofil mot betong
Stålprofil mot massivtegel
Stålprofil mot hålsten
Stålprofil mot lättbetong

Dokument

Produktblad

Ankarstång AST C1.pdf
Artnr Dimension, mm BorrØ, d0, mm Diameter, mm Längd, L, mm SW Antal
9570098110 M8x110 10 M8 110 13 10
Installationsparametrar
Artnr
9570098110
Dimension, mm
M8x110
BorrØ, d0, mm
10
Diameter, mm
M8
Längd, L, mm
110
SW
13
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
80
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Ankarstång AST M8x110 FZB
EAN
4061245010595
Antal
10
Bild på Ankarstång AST M8x110 FZB
Ladda ner bild
Artikelblad
9570910130 M10x130 12 M10 130 17 10
Installationsparametrar
Artnr
9570910130
Dimension, mm
M10x130
BorrØ, d0, mm
12
Diameter, mm
M10
Längd, L, mm
130
SW
17
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
60
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Ankarstång AST M10x130 FZB
EAN
4061245010588
Antal
10
Bild på Ankarstång AST M10x130 FZB
Ladda ner bild
Artikelblad
9570910170 M10x170 12 M10 170 - 10
Installationsparametrar
Artnr
9570910170
Dimension, mm
M10x170
BorrØ, d0, mm
12
Diameter, mm
M10
Längd, L, mm
170
SW
-
Max. montage, tfix, mm
-
Min. borrdjup, h1, mm
-
Min. montagedjup, hnom, mm
60
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Ankarstång AST M10x170 FZB
EAN
4061245010571
Antal
10
Bild på Ankarstång AST M10x170 FZB
Ladda ner bild
Artikelblad
9570912160 M12x160 14 M12 160 19 10
Installationsparametrar
Artnr
9570912160
Dimension, mm
M12x160
BorrØ, d0, mm
14
Diameter, mm
M12
Längd, L, mm
160
SW
19
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
110
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Ankarstång AST M12x160 FZB
EAN
4061245010564
Antal
10
Bild på Ankarstång AST M12x160 FZB
Ladda ner bild
Artikelblad
