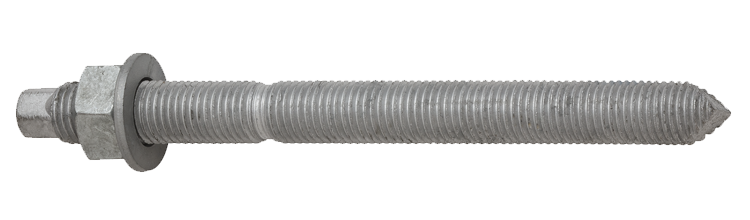

Ankarstång C4

Med mutter och bricka, ytbehandlad

Används ihop med kemiska injekteringsmassor och glasampuller, kan även gjutas in. Med mutter och bricka.

Varmförzinkad ankarstång för förankring i betong, massiv sten, och i perforerad murverk med perfohylsa. För att bestämma den karakteristiska last- kapaciteten i betong ska ETA-16/0107 följas. För att bestämma lastkapacitet i fast och perforerad murverk ska ETA-16/0089 ska följas.

Material: Stål

Ytbehandling: Varmförzinkad

Miljö: För användning utomhus

Dokument

Produktblad

Ankarstång C4.pdf

	Artnr	Dimension, mm	BorrØ, d0, mm	Diameter, mm	Längd, L, mm	Antal	Lagerstatus
▼	9650072659	M8x110	10	M8	110	10	I lager
Installationsparametrar	Artnr 9650072659 Dimension, mm M8x110 BorrØ, d0, mm 10 Diameter, mm M8 Längd, L, mm 110 SW 13 Max. montage, tfix, mm 15 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 80 Effektivt montagedjup, hef, mm 80 Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M8X110 FZV EAN 7319610041383 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650072660	M10x130	12	M10	130	10	I lager
Installationsparametrar	Artnr 9650072660 Dimension, mm M10x130 BorrØ, d0, mm 12 Diameter, mm M10 Längd, L, mm 130 SW 17 Max. montage, tfix, mm 20 Min. borrdjup, h1, mm 90 Min. montagedjup, hnom, mm 90 Effektivt montagedjup, hef, mm >60 Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M10x130 FZV EAN 7319610041390 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650072661	M12x160	14	M12	160	10	I lager
Installationsparametrar	Artnr 9650072661 Dimension, mm M12x160 BorrØ, d0, mm 14 Diameter, mm M12 Längd, L, mm 160 SW 19 Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 110 Min. montagedjup, hnom, mm 100 Effektivt montagedjup, hef, mm >70 Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M12X160 FZV EAN 7319610041406 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650072663	M16x190	18	M16	190	10	I lager
Installationsparametrar	Artnr 9650072663 Dimension, mm M16x190 BorrØ, d0, mm 18 Diameter, mm M16 Längd, L, mm 190 SW 24 Max. montage, tfix, mm 40 Min. borrdjup, h1, mm 125 Min. montagedjup, hnom, mm 130 Effektivt montagedjup, hef, mm >80 Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M16X190 FZV EAN 7319610041413 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650072765	M20x260	24	M20	260	5	Kontakta oss
Installationsparametrar	Artnr 9650072765 Dimension, mm M20x260 BorrØ, d0, mm 24 Diameter, mm M20 Längd, L, mm 260 SW 30 Max. montage, tfix, mm 60 Min. borrdjup, h1, mm 170 Min. montagedjup, hnom, mm 170 Effektivt montagedjup, hef, mm - Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M20X260 FZV EAN 7319610090114 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9650072766	M24x300	28	M24	300	5	Kontakta oss
Installationsparametrar	Artnr 9650072766 Dimension, mm M24x300 BorrØ, d0, mm 28 Diameter, mm M24 Längd, L, mm 300 SW 36 Max. montage, tfix, mm 55 Min. borrdjup, h1, mm 210 Min. montagedjup, hnom, mm 210 Effektivt montagedjup, hef, mm - Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M24X300 FZV EAN 7319610090121 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9650072768	M30x360	35	M30	360	5	Kontakta oss
Installationsparametrar	Artnr 9650072768 Dimension, mm M30x360 BorrØ, d0, mm 35 Diameter, mm M30 Längd, L, mm 360 SW 46 Max. montage, tfix, mm 45 Min. borrdjup, h1, mm 280 Min. montagedjup, hnom, mm 280 Effektivt montagedjup, hef, mm - Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M30X360 FZV EAN 7319610090138 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9650072664	M20x260	24	M20	260	6	I lager
Installationsparametrar	Artnr 9650072664 Dimension, mm M20x260 BorrØ, d0, mm 24 Diameter, mm M20 Längd, L, mm 260 SW 30 Max. montage, tfix, mm 60 Min. borrdjup, h1, mm 170 Min. montagedjup, hnom, mm 170 Effektivt montagedjup, hef, mm - Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M20X260 FZV EAN 7319610041420 Antal 6	Ladda ner bild Artikelblad Dela via e-post
▼	9650072666	M24x300	28	M24	300	6	I lager
Installationsparametrar	Artnr 9650072666 Dimension, mm M24x300 BorrØ, d0, mm 28 Diameter, mm M24 Längd, L, mm 300 SW 36 Max. montage, tfix, mm 55 Min. borrdjup, h1, mm 210 Min. montagedjup, hnom, mm 210 Effektivt montagedjup, hef, mm - Material Stål Ytbehandling Varmförzinkad Korrosivitetsklass C4 Benämning Ankarstång M24X300 FZV EAN 7319610041437 Antal 6	Ladda ner bild Artikelblad Dela via e-post
