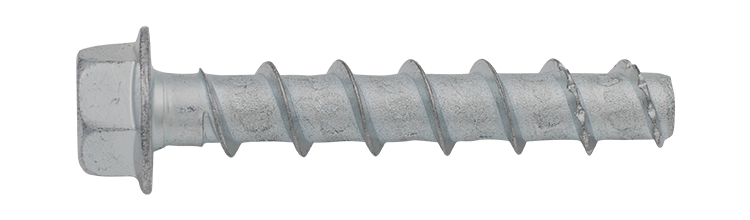

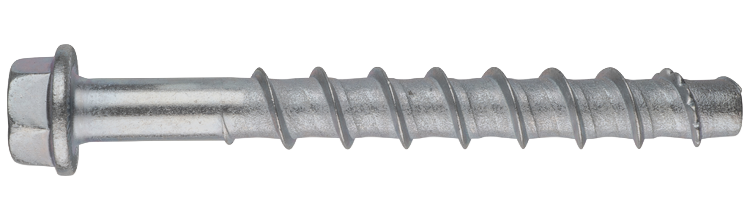

Betongskruv JC2-KB-Plus UTV

ETA-bedömd, FZV

ETA-bedömd betongskruv som klarar höga laster. Två godkända sättdjup, snabb och enkel installation, unik design på gängan som skär mer effektivt.

Den självgängande och ETA-bedömda betongskruven ger en snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Betongskruven har inga expanderande egenskaper, vilket gör att minimalt kantavstånd kan användas. JC2-KB Plus tar stora laster, är demonterbar och kan återanvändas. Vid användning av storlek 14 finns en toleranstolk tillgänglig för att mäta slitaget på gängan. Betongskruven skruvas ner i borrhålet genom detaljen och skär effektivt en gänga i betongen. Med uppdaterad design på spets och gänga får PLUS högre utdragsvärden än tidigare och är en av de kraftigaste betongskruvarna på marknaden.

Material: Stål
Ytbehandling: Zink/nickel
Miljö: För användning utomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd

Dokument

Produktblad

Betongskruv JC2-KB-Plus UTV.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm SW Antal Lagerstatus
9658071701 8x55 8 5 SW13 50
I lager
Installationsparametrar
Artnr
9658071701
Dimension, mm
8x55
BorrØ, d0, mm
8
Max. montage, tfix, mm
5
SW
SW13
Längd, L, mm
55
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
5,7
Tvärlast osprucken betong, kN
10,9
Draglast sprucken betong, kN
3,1
Tvärlast sprucken betong, kN
10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X55/5 UTV ETA
EAN
4061245074948
Antal
50

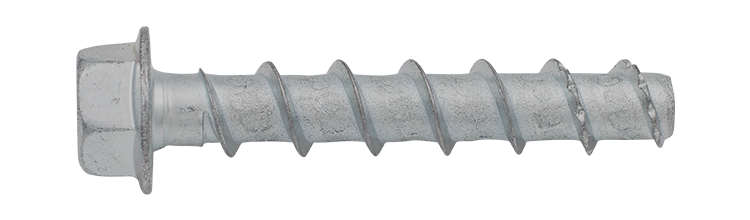

Bild på Betongskruv JC2 Plus KB HEX 8X55/5 UTV ETA
Ladda ner bild
Artikelblad
9658071710 8x70 8 5/20 SW13 50
Fåtal
Installationsparametrar
Artnr
9658071710
Dimension, mm
8x70
BorrØ, d0, mm
8
Max. montage, tfix, mm
5/20
SW
SW13
Längd, L, mm
70
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X70/5/20 UTV ETA
EAN
4061245074955
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X70/5/20 UTV ETA
Ladda ner bild
Artikelblad
9658071716 8x80 8 15/30 SW13 50
I lager
Installationsparametrar
Artnr
9658071716
Dimension, mm
8x80
BorrØ, d0, mm
8
Max. montage, tfix, mm
15/30
SW
SW13
Längd, L, mm
80
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X80/15/30 UTV ETA
EAN
4061245074962
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X80/15/30 UTV ETA
Ladda ner bild
Artikelblad
9658071722 8x90 8 25/40 SW13 50
Fåtal
Installationsparametrar
Artnr
9658071722
Dimension, mm
8x90
BorrØ, d0, mm
8
Max. montage, tfix, mm
25/40
SW
SW13
Längd, L, mm
90
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X90/25/40 UTV ETA
EAN
4061245074979
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X90/25/40 UTV ETA
Ladda ner bild
Artikelblad
9658071725 8x100 8 35/50 SW13 40
Ej i lager
Installationsparametrar
Artnr
9658071725
Dimension, mm
8x100
BorrØ, d0, mm
8
Max. montage, tfix, mm
35/50
SW
SW13
Längd, L, mm
100
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X100/35/50 UTV ETA
EAN
4061245074986
Antal
40
Bild på Betongskruv JC2 Plus KB HEX 8X100/35/50 UTV ETA
Ladda ner bild
Artikelblad
9658071731 8x120 8 55/70 SW13 25
I lager
Installationsparametrar
Artnr
9658071731
Dimension, mm
8x120
BorrØ, d0, mm
8
Max. montage, tfix, mm
55/70
SW
SW13
Längd, L, mm
120
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X120/55/70 UTV ETA
EAN
4061245075297
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 8X120/55/70 UTV ETA
Ladda ner bild
Artikelblad
9658071737 8x140 8 75/90 SW13 25
I lager
Installationsparametrar
Artnr
9658071737
Dimension, mm
8x140
BorrØ, d0, mm
8
Max. montage, tfix, mm
75/90
SW
SW13
Längd, L, mm
140
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 8X140/75/90 UTV ETA
EAN
4061245075501
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 8X140/75/90 UTV ETA
Ladda ner bild
Artikelblad
9658071745 10x60 10 5 SW15 25
I lager
Installationsparametrar
Artnr
9658071745
Dimension, mm
10x60
BorrØ, d0, mm
10
Max. montage, tfix, mm
5
SW
SW15
Längd, L, mm
60
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
6,5
Tvärlast osprucken betong, kN
18,2
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X60/5 UTV ETA
EAN
4061245075518
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X60/5 UTV ETA
Ladda ner bild
Artikelblad
9658071751 10x70 10 15 SW15 25
Kontakta oss
Installationsparametrar
Artnr
9658071751
Dimension, mm
10x70
BorrØ, d0, mm
10
Max. montage, tfix, mm
15
SW
SW15
Längd, L, mm
70
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
6,5
Tvärlast osprucken betong, kN
18,2
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X70/15 UTV ETA
EAN
4061245075525
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X70/15 UTV ETA
Ladda ner bild
Artikelblad
9658071757 10x80 10 25 SW15 25
I lager
Installationsparametrar
Artnr
9658071757
Dimension, mm
10x80
BorrØ, d0, mm
10
Max. montage, tfix, mm
25
SW
SW15
Längd, L, mm
80
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
6,5
Tvärlast osprucken betong, kN
18,2
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X80/25 UTV ETA
EAN
4061245075532
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X80/25 UTV ETA
Ladda ner bild
Artikelblad
9658071763 10x90 10 5/35 SW15 25
Fåtal
Installationsparametrar
Artnr
9658071763
Dimension, mm
10x90
BorrØ, d0, mm
10
Max. montage, tfix, mm
5/35
SW
SW15
Längd, L, mm
90
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X90/5/35 UTV ETA
EAN
4061245075549
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X90/5/35 UTV ETA
Ladda ner bild
Artikelblad
9658071766 10x100 10 15/45 SW15 25
I lager
Installationsparametrar
Artnr
9658071766
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
15/45
SW
SW15
Längd, L, mm
100
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X100/15/45 UTV ETA
EAN
4061245075556
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X100/15/45 UTV ETA
Ladda ner bild
Artikelblad
9658071772 10x120 10 35/65 SW15 25
I lager
Installationsparametrar
Artnr
9658071772
Dimension, mm
10x120
BorrØ, d0, mm
10
Max. montage, tfix, mm
35/65
SW
SW15
Längd, L, mm
120
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X120/35/65 UTV ETA
EAN
4061245075563
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X120/35/65 UTV ETA
Ladda ner bild
Artikelblad
9658071778 10x140 10 55/85 SW15 25
I lager
Installationsparametrar
Artnr
9658071778
Dimension, mm
10x140
BorrØ, d0, mm
10
Max. montage, tfix, mm
55/85
SW
SW15
Längd, L, mm
140
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X140/55/85 UTV ETA
EAN
4061245075570
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X140/55/85 UTV ETA
Ladda ner bild
Artikelblad
9658071784 10x160 10 75/105 SW15 25
I lager
Installationsparametrar
Artnr
9658071784
Dimension, mm
10x160
BorrØ, d0, mm
10
Max. montage, tfix, mm
75/105
SW
SW15
Längd, L, mm
160
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 10X160/75/105 UTV ETA
EAN
4061245075587
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X160/75/105 UTV ETA
Ladda ner bild
Artikelblad
9658071787 14x70 14 10 SW21 20
I lager
Installationsparametrar
Artnr
9658071787
Dimension, mm
14x70
BorrØ, d0, mm
14
Max. montage, tfix, mm
10
SW
SW21
Längd, L, mm
70
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
7,1
Tvärlast osprucken betong, kN
26,8
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
18,7
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 14X75/10 SW21 UTV ETA
EAN
4061245075594
Antal
20
Bild på Betongskruv JC2 Plus KB HEX 14X75/10 SW21 UTV ETA
Ladda ner bild
Artikelblad
9658071813 14x100 14 35 SW21 10
I lager
Installationsparametrar
Artnr
9658071813
Dimension, mm
14x100
BorrØ, d0, mm
14
Max. montage, tfix, mm
35
SW
SW21
Längd, L, mm
100
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
7,1
Tvärlast osprucken betong, kN
26,8
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
18,7
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 14X100/35 SW21 UTV ETA
EAN
4061245075600
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X100/35 SW21 UTV ETA
Ladda ner bild
Artikelblad
9658071828 14x130 14 15/65 SW21 10
Fåtal
Installationsparametrar
Artnr
9658071828
Dimension, mm
14x130
BorrØ, d0, mm
14
Max. montage, tfix, mm
15/65
SW
SW21
Längd, L, mm
130
Min. borrdjup, h1, mm
125/75
Min. montagedjup, hnom, mm
115/65
Min. materialtjocklek, hmin, mm
150/120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
20,0/7,1
Tvärlast osprucken betong, kN
37,1/26,8
Draglast sprucken betong, kN
14,3/4,0
Tvärlast sprucken betong, kN
37,1/18,7
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 14X130/15/65 SW21 UTV ETA
EAN
4061245075617
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X130/15/65 SW21 UTV ETA
Ladda ner bild
Artikelblad
9658071841 14x150 14 35/85 SW21 10
Fåtal
Installationsparametrar
Artnr
9658071841
Dimension, mm
14x150
BorrØ, d0, mm
14
Max. montage, tfix, mm
35/85
SW
SW21
Längd, L, mm
150
Min. borrdjup, h1, mm
125/75
Min. montagedjup, hnom, mm
115/65
Min. materialtjocklek, hmin, mm
150/120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
20,0/7,1
Tvärlast osprucken betong, kN
37,1/26,8
Draglast sprucken betong, kN
14,3/4,0
Tvärlast sprucken betong, kN
37,1/18,7
Material
Stål
Ytbehandling
Zink/nickel
Korrosivitetsklass
C3
ETA_DoP
EJOT 4-015-210020-2021, ETA-21/0020
Benämning
Betongskruv JC2 Plus KB HEX 14X150/35/85 SW21 UTV ETA
EAN
4061245075624
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X150/35/85 SW21 UTV ETA
Ladda ner bild
Artikelblad
