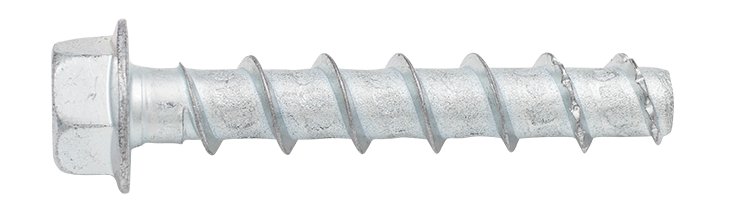

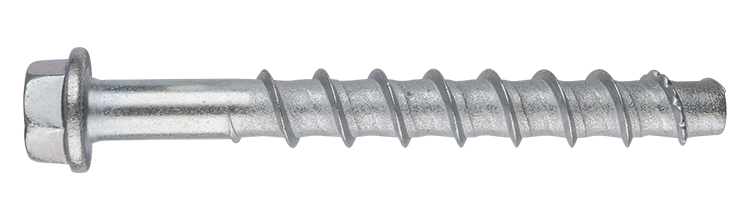

Betongskruv JC2-KB-Plus

ETA-bedömd, FZB

ETA-bedömd betongskruv som klarar höga laster. Två godkända sättdjup, snabb och enkel installation, unik design på gängan som skär mer effektivt.

Den självgängande och ETA-bedömda betongskruven ger en snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Betongskruven har inga expanderande egenskaper, vilket gör att minimalt kantavstånd kan användas. JC2-KB Plus tar stora laster, är demonterbar och kan återanvändas. Vid användning av storlek 14 finns en toleranstolk tillgänglig för att mäta slitaget på gängan. Betongskruven skruvas ner i borrhålet genom detaljen och skär effektivt en gänga i betongen. Med uppdaterad design på spets och gänga får PLUS högre utdragsvärden än tidigare och är en av de kraftigaste betongskruvarna på marknaden.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Utförande: Sexkanthuvud med fläns
Korrosivitetsklass
Option 1
Brandmotståndsklass
https://www.bastaonline.se/foretag/1018-ejot-sverige-ab

Dokument

Produktblad

Betongskruv JC2-KB-Plus.pdf
Artnr Dimension, mm BorrØ, mm Max. montage, tfix, mm Längd, L, mm Antal Lagerstatus
9658071700 8x55 8 5 55,0 50
I lager
Installationsparametrar
Artnr
9658071700
Dimension, mm
8x55
BorrØ, mm
8
Max. montage, tfix, mm
5
Längd, L, mm
55,0
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
5,7
Tvärlast osprucken betong, kN
10,9
Draglast sprucken betong, kN
3,1
Tvärlast sprucken betong, kN
10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X55/5 ETA
EAN
4061245074696
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X55/5 ETA
Ladda ner bild
Artikelblad
9658071709 8x70 8 5/20 70,0 50
I lager
Installationsparametrar
Artnr
9658071709
Dimension, mm
8x70
BorrØ, mm
8
Max. montage, tfix, mm
5/20
Längd, L, mm
70,0
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X70/5/20 ETA
EAN
4061245074689
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X70/5/20 ETA
Ladda ner bild
Artikelblad
9658071715 8x80 8 15/30 80,0 50
I lager
Installationsparametrar
Artnr
9658071715
Dimension, mm
8x80
BorrØ, mm
8
Max. montage, tfix, mm
15/30
Längd, L, mm
80,0
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X80/15/30 ETA
EAN
4061245074672
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X80/15/30 ETA
Ladda ner bild
Artikelblad
9658071721 8x90 8 25/40 90,0 50
I lager
Installationsparametrar
Artnr
9658071721
Dimension, mm
8x90
BorrØ, mm
8
Max. montage, tfix, mm
25/40
Längd, L, mm
90,0
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X90/25/40 ETA
EAN
4061245074665
Antal
50
Bild på Betongskruv JC2 Plus KB HEX 8X90/25/40 ETA
Ladda ner bild
Artikelblad
9658071724 8x100 8 35/50 100,0 40
I lager
Installationsparametrar
Artnr
9658071724
Dimension, mm
8x100
BorrØ, mm
8
Max. montage, tfix, mm
35/50
Längd, L, mm
100,0
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X100/35/50 ETA
EAN
4061245074658
Antal
40
Bild på Betongskruv JC2 Plus KB HEX 8X100/35/50 ETA
Ladda ner bild
Artikelblad
9658071730 8x120 8 55/70 120,0 25
I lager
Installationsparametrar
Artnr
9658071730
Dimension, mm
8x120
BorrØ, mm
8
Max. montage, tfix, mm
55/70
Längd, L, mm
120,0
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X120/55/70 ETA
EAN
4061245074641
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 8X120/55/70 ETA
Ladda ner bild
Artikelblad
9658071736 8x140 8 75/90 140,0 25
I lager
Installationsparametrar
Artnr
9658071736
Dimension, mm
8x140
BorrØ, mm
8
Max. montage, tfix, mm
75/90
Längd, L, mm
140,0
Min. borrdjup, h1, mm
75/60
Min. montagedjup, hnom, mm
65/50
Min. materialtjocklek, hmin, mm
115/100
Frigående hålØ, df, mm
10,8-12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
45
Draglast osprucken betong, kN
8,8/5,7
Tvärlast osprucken betong, kN
12,3/10,9
Draglast sprucken betong, kN
5,7/3,1
Tvärlast sprucken betong, kN
12,3/10,9
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 13
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 8X140/75/90 ETA
EAN
4061245074702
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 8X140/75/90 ETA
Ladda ner bild
Artikelblad
9658071744 10x60 10 5 60,0 25
I lager
Installationsparametrar
Artnr
9658071744
Dimension, mm
10x60
BorrØ, mm
10
Max. montage, tfix, mm
5
Längd, L, mm
60,0
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
6,5
Tvärlast osprucken betong, kN
18,2
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X60/5 ETA
EAN
4061245074719
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X60/5 ETA
Ladda ner bild
Artikelblad
9658071750 10x70 10 15 70,0 25
I lager
Installationsparametrar
Artnr
9658071750
Dimension, mm
10x70
BorrØ, mm
10
Max. montage, tfix, mm
15
Längd, L, mm
70,0
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
6,5
Tvärlast osprucken betong, kN
18,2
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X70/15 ETA
EAN
4061245074726
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X70/15 ETA
Ladda ner bild
Artikelblad
9658071756 10x80 10 25 80,0 25
Fåtal
Installationsparametrar
Artnr
9658071756
Dimension, mm
10x80
BorrØ, mm
10
Max. montage, tfix, mm
25
Längd, L, mm
80,0
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
6,5
Tvärlast osprucken betong, kN
18,2
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X80/25 ETA
EAN
4061245074795
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X80/25 ETA
Ladda ner bild
Artikelblad
9658071762 10x90 10 5/35 90,0 25
I lager
Installationsparametrar
Artnr
9658071762
Dimension, mm
10x90
BorrØ, mm
10
Max. montage, tfix, mm
5/35
Längd, L, mm
90,0
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X90/5/35 ETA
EAN
4061245074733
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X90/5/35 ETA
Ladda ner bild
Artikelblad
9658071765 10x100 10 15/45 100,0 25
I lager
Installationsparametrar
Artnr
9658071765
Dimension, mm
10x100
BorrØ, mm
10
Max. montage, tfix, mm
15/45
Längd, L, mm
100,0
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X100/15/45 ETA
EAN
4061245074740
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X100/15/45 ETA
Ladda ner bild
Artikelblad
9658071771 10x120 10 35/65 120,0 25
Fåtal
Installationsparametrar
Artnr
9658071771
Dimension, mm
10x120
BorrØ, mm
10
Max. montage, tfix, mm
35/65
Längd, L, mm
120,0
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X120/35/65 ETA
EAN
4061245074757
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X120/35/65 ETA
Ladda ner bild
Artikelblad
9658071777 10x140 10 55/85 140,0 25
I lager
Installationsparametrar
Artnr
9658071777
Dimension, mm
10x140
BorrØ, mm
10
Max. montage, tfix, mm
55/85
Längd, L, mm
140,0
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X140/55/85 ETA
EAN
4061245074764
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X140/55/85 ETA
Ladda ner bild
Artikelblad
9658071783 10x160 10 75/105 160,0 25
I lager
Installationsparametrar
Artnr
9658071783
Dimension, mm
10x160
BorrØ, mm
10
Max. montage, tfix, mm
75/105
Längd, L, mm
160,0
Min. borrdjup, h1, mm
95/65
Min. montagedjup, hnom, mm
85/55
Min. materialtjocklek, hmin, mm
130/100
Frigående hålØ, df, mm
13-14
FlänsØ, mm
20,2
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
13,1/6,5
Tvärlast osprucken betong, kN
20,1/18,2
Draglast sprucken betong, kN
9,0/3,6
Tvärlast sprucken betong, kN
20,1/13,6
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 15
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 10X160/75/105 ETA
EAN
4061245074771
Antal
25
Bild på Betongskruv JC2 Plus KB HEX 10X160/75/105 ETA
Ladda ner bild
Artikelblad
9658071785 14x75 14 10 75,0 20
I lager
Installationsparametrar
Artnr
9658071785
Dimension, mm
14x75
BorrØ, mm
14
Max. montage, tfix, mm
10
Längd, L, mm
75,0
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
7,1
Tvärlast osprucken betong, kN
26,8
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 21
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X75/10 SW21 ETA
EAN
4061245074900
Antal
20
Bild på Betongskruv JC2 Plus KB HEX 14X75/10 SW21 ETA
Ladda ner bild
Artikelblad
9658071811 14x100 14 35 100,0 10
I lager
Installationsparametrar
Artnr
9658071811
Dimension, mm
14x100
BorrØ, mm
14
Max. montage, tfix, mm
35
Längd, L, mm
100,0
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
7,1
Tvärlast osprucken betong, kN
26,8
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 21
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X100/35 SW21 ETA
EAN
4061245074917
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X100/35 SW21 ETA
Ladda ner bild
Artikelblad
9658071826 14x130 14 15/65 130,0 10
I lager
Installationsparametrar
Artnr
9658071826
Dimension, mm
14x130
BorrØ, mm
14
Max. montage, tfix, mm
15/65
Längd, L, mm
130,0
Min. borrdjup, h1, mm
125/75
Min. montagedjup, hnom, mm
115/65
Min. materialtjocklek, hmin, mm
150/120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
20,0/7,1
Tvärlast osprucken betong, kN
37,1/26,8
Draglast sprucken betong, kN
14,3/4,0
Tvärlast sprucken betong, kN
37,1/18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 21
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X130/15/65 SW21 ETA
EAN
4061245074924
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X130/15/65 SW21 ETA
Ladda ner bild
Artikelblad
9658071839 14x150 14 35/85 150,0 10
I lager
Installationsparametrar
Artnr
9658071839
Dimension, mm
14x150
BorrØ, mm
14
Max. montage, tfix, mm
35/85
Längd, L, mm
150,0
Min. borrdjup, h1, mm
125/75
Min. montagedjup, hnom, mm
115/65
Min. materialtjocklek, hmin, mm
150/120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
20,0/7,1
Tvärlast osprucken betong, kN
37,1/26,8
Draglast sprucken betong, kN
14,3/4,0
Tvärlast sprucken betong, kN
37,1/18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 21
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X150/35/85 SW21 ETA
EAN
4061245074931
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X150/35/85 SW21 ETA
Ladda ner bild
Artikelblad
9658071791 14x80 14 15 80,0 10
I lager
Installationsparametrar
Artnr
9658071791
Dimension, mm
14x80
BorrØ, mm
14
Max. montage, tfix, mm
15
Längd, L, mm
80,0
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
7,1
Tvärlast osprucken betong, kN
26,8
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 24
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X80/15 SW24 ETA
EAN
4061245076003
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X80/15 SW24 ETA
Ladda ner bild
Artikelblad
9658071817 14x110 14 45 110,0 10
I lager
Installationsparametrar
Artnr
9658071817
Dimension, mm
14x110
BorrØ, mm
14
Max. montage, tfix, mm
45
Längd, L, mm
110,0
Min. borrdjup, h1, mm
75
Min. montagedjup, hnom, mm
65
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
7,1
Tvärlast osprucken betong, kN
26,8
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 24
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X110/45 SW24 ETA
EAN
4061245076010
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X110/45 SW24 ETA
Ladda ner bild
Artikelblad
9658071827 14x130 14 15/65 130,0 10
I lager
Installationsparametrar
Artnr
9658071827
Dimension, mm
14x130
BorrØ, mm
14
Max. montage, tfix, mm
15/65
Längd, L, mm
130,0
Min. borrdjup, h1, mm
125/75
Min. montagedjup, hnom, mm
115/65
Min. materialtjocklek, hmin, mm
150/120
Frigående hålØ, df, mm
17-18
FlänsØ, mm
28,0
Åtdragningsmoment, Tinst, Nm
100
Draglast osprucken betong, kN
20,0/7,1
Tvärlast osprucken betong, kN
37,1/26,8
Draglast sprucken betong, kN
14,3/4,0
Tvärlast sprucken betong, kN
37,1/18,7
ETA_DoP
DOP 4-033-200446-2022, ETA-20/0446
SW
SW 24
Material
Stål
Korrosivitetsklass
C1
Ytbehandling
Blankförzinkad
Benämning
Betongskruv JC2 Plus KB HEX 14X130/15/65 SW24 ETA
EAN
4061245076027
Antal
10
Bild på Betongskruv JC2 Plus KB HEX 14X130/15/65 SW24 ETA
Ladda ner bild
Artikelblad
