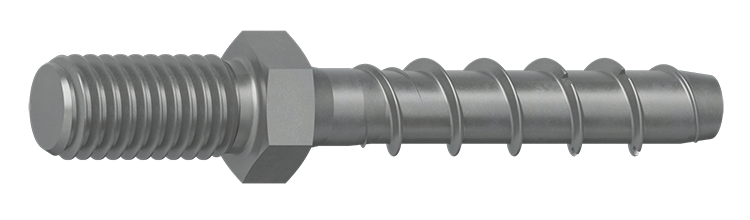

Betongskruv JC2 Plus E

För upphängning inomhus

Förankra upphängningen. Betongskruven har utvändig gänga som används vid montage av invändigt gängade applikationer. Snabbt och effektivt montage. Produkten är en del av INSTA-sortimentet.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Med utvändig gänga

Dokument

DOP 4-033-200446-2022 ETA-20/0446 EPD JC2 Plus

Produktblad

Betongskruv JC2 Plus E.pdf

	Artnr	Dimension, mm	BorrØ, mm	Max. montage, tfix, mm	Utvändig gänga	Antal	Lagerstatus
▼	9658071529	6x35	6	1	M8	50	I lager
Installationsparametrar	Artnr 9658071529 Dimension, mm 6x35 BorrØ, mm 6 Max. montage, tfix, mm 1 Utvändig gänga M8 Längd, L, mm 36,0 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 35 Min. materialtjocklek, hmin, mm 80 Frigående hålØ, df, mm 7,7-9,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 1,9 Tvärlast osprucken betong, kN 5,4 Draglast sprucken betong, kN 1,9 Tvärlast sprucken betong, kN 5,4 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus E 6x35 M8 FZB EAN 7319610124826 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	9658071541	6x60	6	5/20	M8	50	I lager
Installationsparametrar	Artnr 9658071541 Dimension, mm 6x60 BorrØ, mm 6 Max. montage, tfix, mm 5/20 Utvändig gänga M8 Längd, L, mm 60,0 Min. borrdjup, h1, mm 65/50 Min. montagedjup, hnom, mm 55/40 Min. materialtjocklek, hmin, mm 92,7/80 Frigående hålØ, df, mm 7,7-9,0 Åtdragningsmoment, Tinst, Nm 14 Draglast osprucken betong, kN 4,6/3,3 Tvärlast osprucken betong, kN 5,4/5,4 Draglast sprucken betong, kN 2,3/1,7 Tvärlast sprucken betong, kN 5,4/5,4 ETA_DoP DOP 4-033-200446-2022, ETA-20/0446 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Betongskruv JC2 Plus E 6x60 M8 FZB EAN 7319610124819 Antal 50	Ladda ner bild Artikelblad Dela via e-post
