Betongskruv JC6 A4

ETA-bedömd, rostfritt stål A4

Den ETA-bedömda betongskruven JC6 i rostfritt stål A4 är tillverkad i Finland. Betongskruvar tillverkade av rostfritt A4-stål erbjuder utmärkt korrosionsbeständighet även under de tuffaste förhållandena.

Betongskruv i rostfritt stål A4 med sexkantshuvud. Självgängande betongskruv för genomsticksmontage som gör monteringen snabb och enkel. Inga expansionskrafter vilket gör att minimalt kantavstånd kan appliceras. Samtliga betongskruvar är demonterbara och kan återanvändas därför lämpar den även sig för tillfälliga montage.

Material: Rostfritt stål A4
Miljö: För användning utomhus
Korrosivitetsklass
Brandmotståndsklass
Trä mot betong
Stålprofil mot betong
ETA-bedömd

Dokument

Produktblad

Betongskruv JC6 A4.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm SW Antal Lagerstatus
9654671970 6x50 6 5 13 50
Ej i lager
Installationsparametrar
Artnr
9654671970
Dimension, mm
6x50
BorrØ, d0, mm
6
Max. montage, tfix, mm
5
SW
13
Längd, L, mm
50
Min. borrdjup, h1, mm
50/65
Min. montagedjup, hnom, mm
45
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 6x50/5 FLÄNS SW13 A4/OPTION 1
EAN
7319610100578
Antal
50

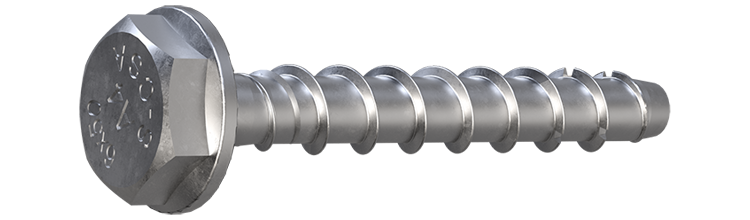

Bild på Betongskruv JC6-KB 6x50/5 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9654671971 6x60 6 5/15 13 50
I lager
Installationsparametrar
Artnr
9654671971
Dimension, mm
6x60
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/15
SW
13
Längd, L, mm
60
Min. borrdjup, h1, mm
50/65
Min. montagedjup, hnom, mm
45/55
Min. materialtjocklek, hmin, mm
80/100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 6x60/15/5 FLÄNS SW13 A4/OPTION 1
EAN
7319610100585
Antal
50

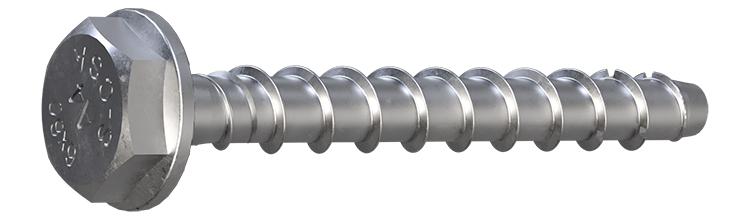

Bild på Betongskruv JC6-KB 6x60/15/5 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9654671972 6x70 6 15/25 13 50
I lager
Installationsparametrar
Artnr
9654671972
Dimension, mm
6x70
BorrØ, d0, mm
6
Max. montage, tfix, mm
15/25
SW
13
Längd, L, mm
70
Min. borrdjup, h1, mm
50/65
Min. montagedjup, hnom, mm
45/55
Min. materialtjocklek, hmin, mm
80/100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 6x70/25/15 FLÄNS SW13 A4/OPTION 1
EAN
7319610100592
Antal
50

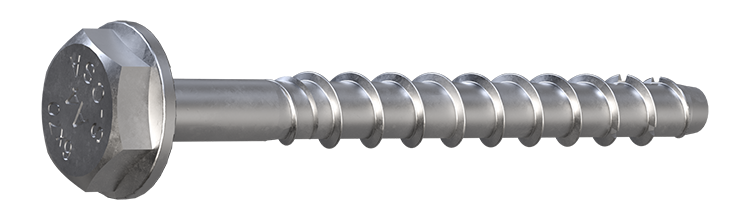

Bild på Betongskruv JC6-KB 6x70/25/15 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9654671973 6x80 6 25/35 13 50
I lager
Installationsparametrar
Artnr
9654671973
Dimension, mm
6x80
BorrØ, d0, mm
6
Max. montage, tfix, mm
25/35
SW
13
Längd, L, mm
80
Min. borrdjup, h1, mm
50/65
Min. montagedjup, hnom, mm
45/55
Min. materialtjocklek, hmin, mm
80/100
Frigående hålØ, df, mm
9
FlänsØ, mm
16,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 6x80/35/25 FLÄNS SW13 A4/OPTION 1
EAN
7319610100608
Antal
50

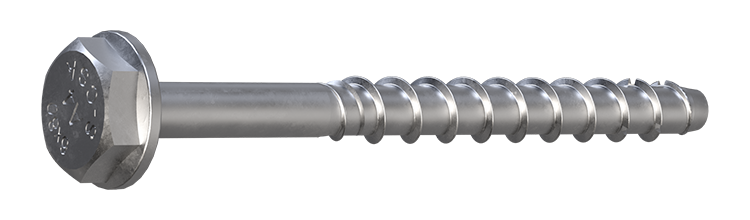

Bild på Betongskruv JC6-KB 6x80/35/25 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071978 8x55 8 5 13 25
I lager
Installationsparametrar
Artnr
9650071978
Dimension, mm
8x55
BorrØ, d0, mm
8
Max. montage, tfix, mm
5
SW
13
Längd, L, mm
55
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast osprucken betong, kN
7,9
Tvärlast osprucken betong, kN
11,6
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
11,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 8x55/5 FLÄNS SW13 A4/OPTION 1
EAN
4061245105864
Antal
25

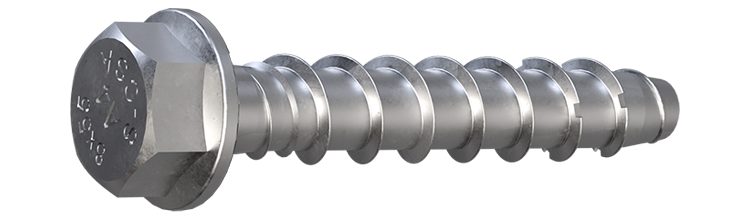

Bild på Betongskruv JC6-KB 8x55/5 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071974 8x70 8 5/20 13 50
I lager
Installationsparametrar
Artnr
9650071974
Dimension, mm
8x70
BorrØ, d0, mm
8
Max. montage, tfix, mm
5/20
SW
13
Längd, L, mm
70
Min. borrdjup, h1, mm
60/75
Min. montagedjup, hnom, mm
50/65
Min. materialtjocklek, hmin, mm
100/115
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast osprucken betong, kN
7,9
Tvärlast osprucken betong, kN
11,6
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
11,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 8x70/20/5 FLÄNS SW13 A4/OPTION 1
EAN
4061245093802
Antal
50

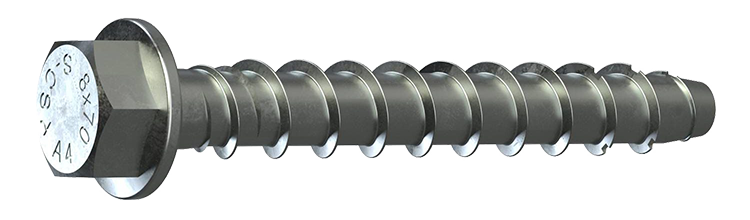

Bild på Betongskruv JC6-KB 8x70/20/5 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071975 8x80 8 15/30 13 50
I lager
Installationsparametrar
Artnr
9650071975
Dimension, mm
8x80
BorrØ, d0, mm
8
Max. montage, tfix, mm
15/30
SW
13
Längd, L, mm
80
Min. borrdjup, h1, mm
60/75
Min. montagedjup, hnom, mm
50/65
Min. materialtjocklek, hmin, mm
100/115
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast osprucken betong, kN
7,9
Tvärlast osprucken betong, kN
11,6
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
11,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 8x80/30/15 FLÄNS SW13 A4/OPTION 1
EAN
4061245093819
Antal
50

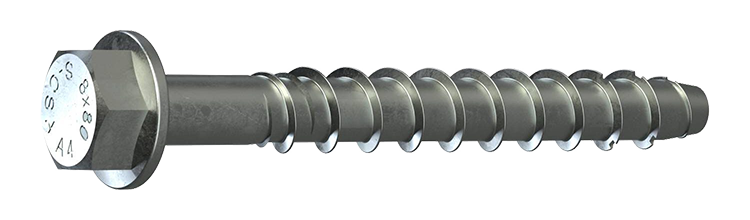

Bild på Betongskruv JC6-KB 8x80/30/15 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071976 8x100 8 35/50 13 50
I lager
Installationsparametrar
Artnr
9650071976
Dimension, mm
8x100
BorrØ, d0, mm
8
Max. montage, tfix, mm
35/50
SW
13
Längd, L, mm
100
Min. borrdjup, h1, mm
60/75
Min. montagedjup, hnom, mm
50/65
Min. materialtjocklek, hmin, mm
100/115
Frigående hålØ, df, mm
12
FlänsØ, mm
17,5
Åtdragningsmoment, Tinst, Nm
40
Draglast osprucken betong, kN
7,9
Tvärlast osprucken betong, kN
11,6
Draglast sprucken betong, kN
4,0
Tvärlast sprucken betong, kN
11,6
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 8x100//50/35 FLÄNS SW13 A4/OPTION 1
EAN
4061245093826
Antal
50

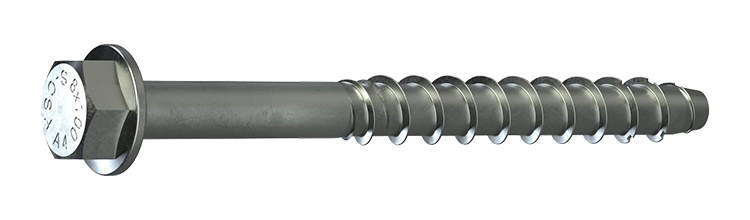

Bild på Betongskruv JC6-KB 8x100//50/35 FLÄNS SW13 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071933 10x90 10 15/35 15 25
Fåtal
Installationsparametrar
Artnr
9650071933
Dimension, mm
10x90
BorrØ, d0, mm
10
Max. montage, tfix, mm
15/35
SW
15
Längd, L, mm
90
Min. borrdjup, h1, mm
65/90
Min. montagedjup, hnom, mm
55/85
Min. materialtjocklek, hmin, mm
100/130
Frigående hålØ, df, mm
14
FlänsØ, mm
20,5
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
12,1
Tvärlast osprucken betong, kN
14,0
Draglast sprucken betong, kN
4,3
Tvärlast sprucken betong, kN
14,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 10x90/35/15 FLÄNS SW15 A4/OPTION 1
EAN
4061245106342
Antal
25

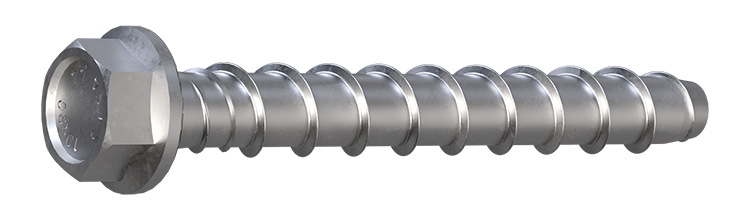

Bild på Betongskruv JC6-KB 10x90/35/15 FLÄNS SW15 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071934 10x100 10 15/45 15 25
Fåtal
Installationsparametrar
Artnr
9650071934
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
15/45
SW
15
Längd, L, mm
100
Min. borrdjup, h1, mm
65/90
Min. montagedjup, hnom, mm
55/85
Min. materialtjocklek, hmin, mm
100/130
Frigående hålØ, df, mm
14
FlänsØ, mm
20,5
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
12,1
Tvärlast osprucken betong, kN
14,0
Draglast sprucken betong, kN
4,3
Tvärlast sprucken betong, kN
14,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 10x100/45/15 FLÄNS SW15 A4/OPTION 1
EAN
4061245106359
Antal
25

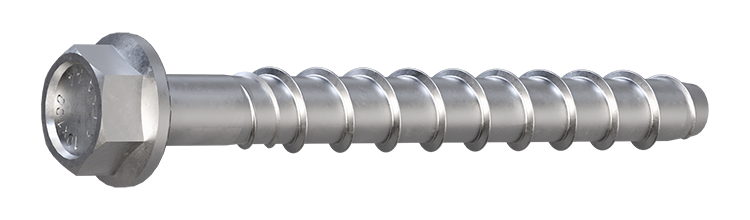

Bild på Betongskruv JC6-KB 10x100/45/15 FLÄNS SW15 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071935 10x120 10 35/65 15 25
I lager
Installationsparametrar
Artnr
9650071935
Dimension, mm
10x120
BorrØ, d0, mm
10
Max. montage, tfix, mm
35/65
SW
15
Längd, L, mm
120
Min. borrdjup, h1, mm
65/90
Min. montagedjup, hnom, mm
55/85
Min. materialtjocklek, hmin, mm
100/130
Frigående hålØ, df, mm
14
FlänsØ, mm
20,5
Åtdragningsmoment, Tinst, Nm
85
Draglast osprucken betong, kN
12,1
Tvärlast osprucken betong, kN
14,0
Draglast sprucken betong, kN
4,3
Tvärlast sprucken betong, kN
14,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-KB 10x120/65/35 FLÄNS SW15 A4/OPTION 1
EAN
4061245106366
Antal
25

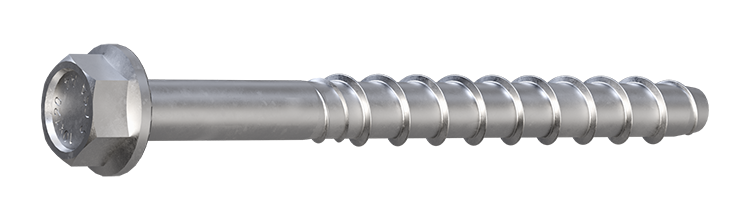

Bild på Betongskruv JC6-KB 10x120/65/35 FLÄNS SW15 A4/OPTION 1
Ladda ner bild
Artikelblad
