Betongskruv JC6-PH A4

ETA-bedömd, kullrigt huvud, rostfritt stål A4

Den ETA-bedömda betongskruven JC6 i rostfritt stål A4 är tillverkad i Finland. Betongskruvar tillverkade av rostfritt A4-stål erbjuder utmärkt korrosionsbeständighet även under de tuffaste förhållandena.

Betongskruv i rostfritt stål A4 med kullrigt huvud. Självgängande betongskruv för genomsticksmontage som gör monteringen snabb och enkel. Inga expansionskrafter vilket gör att minimalt kantavstånd kan appliceras. Samtliga betongskruvar är demonterbara och kan återanvändas därför lämpar den även sig för tillfälliga montage.

Material: Rostfritt stål A4
Miljö: För användning utomhus
Korrosivitetsklass
ETA-bedömd

Dokument

Produktblad

Betongskruv JC6-PH A4.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Drivspår Antal Lagerstatus
9654671993 6x50 6 5 TX30 50
Fåtal
Installationsparametrar
Artnr
9654671993
Dimension, mm
6x50
BorrØ, d0, mm
6
Max. montage, tfix, mm
5
Drivspår
TX30
Längd, L, mm
50
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
45/55
Min. materialtjocklek, hmin, mm
80
Frigående hålØ, df, mm
9
HuvudØ, mm
14,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-PH 6x50/5 T30 A4/OPTION 1
EAN
7319610100684
Antal
50

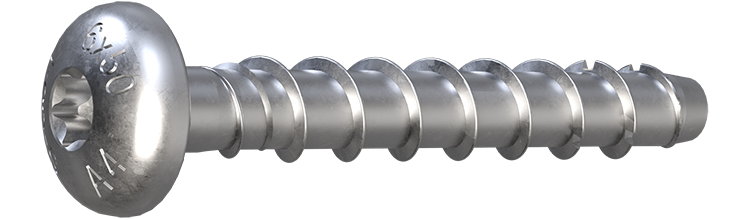

Bild på Betongskruv JC6-PH 6x50/5 T30 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071994 6x60 6 5/15 TX30 50
Ej i lager
Installationsparametrar
Artnr
9650071994
Dimension, mm
6x60
BorrØ, d0, mm
6
Max. montage, tfix, mm
5/15
Drivspår
TX30
Längd, L, mm
60
Min. borrdjup, h1, mm
55/65
Min. montagedjup, hnom, mm
45/55
Min. materialtjocklek, hmin, mm
80/100
Frigående hålØ, df, mm
9
HuvudØ, mm
14,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-PH 6x60/15/5 T30 A4/OPTION 1
EAN
4061245105925
Antal
50

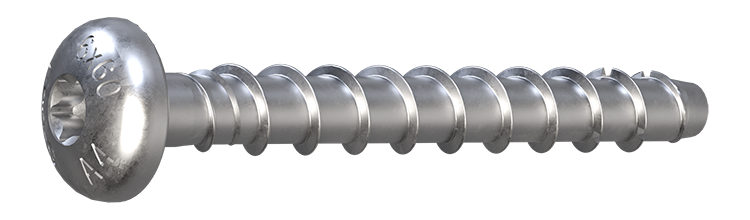

Bild på Betongskruv JC6-PH 6x60/15/5 T30 A4/OPTION 1
Ladda ner bild
Artikelblad
9650071996 6x80 6 25/35 TX30 50
Fåtal
Installationsparametrar
Artnr
9650071996
Dimension, mm
6x80
BorrØ, d0, mm
6
Max. montage, tfix, mm
25/35
Drivspår
TX30
Längd, L, mm
80
Min. borrdjup, h1, mm
55/65
Min. montagedjup, hnom, mm
45/55
Min. materialtjocklek, hmin, mm
80/100
Frigående hålØ, df, mm
9
HuvudØ, mm
14,5
Åtdragningsmoment, Tinst, Nm
14
Draglast osprucken betong, kN
4,5
Tvärlast osprucken betong, kN
6,8
Draglast sprucken betong, kN
1,7
Tvärlast sprucken betong, kN
6,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
DOP 4-035-220413-202401, ETA-22/0413
Benämning
Betongskruv JC6-PH 6x80/35/25 T30 A4/OPTION 1
EAN
4061245105932
Antal
50

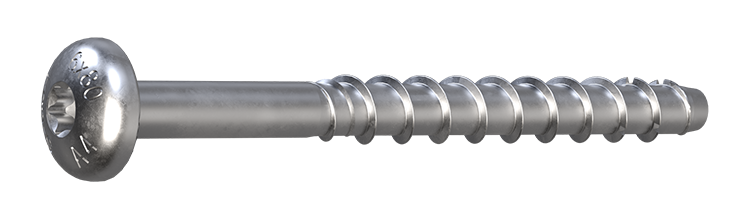

Bild på Betongskruv JC6-PH 6x80/35/25 T30 A4/OPTION 1
Ladda ner bild
Artikelblad
