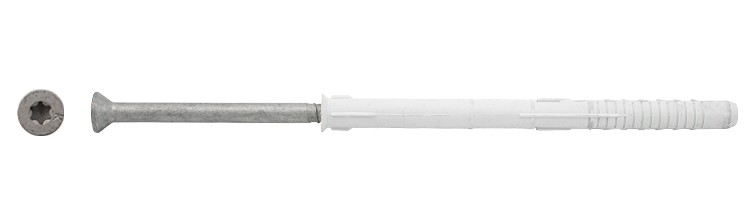

Fasadplugg KPS

Försänkt huvud och försänkt plugg

Lång expansionszon och variabla monteringsdjup för genomsticksmontage i betong, tegel, håltegel, lättbetong och lättklinker.

EJOT Fasadplugg KPS med försänkt huvud för användning inomhus och utomhus, korrosivitetsklass C4. Högkvalitativ fasadplugg av nylon för betong, tegel, natursten, håltegel, lättbetong och leca. Den medföljande skruven tillsammans med pluggen ger maximal lastförmåga. Vi rekommenderar KPS för infästning i metallstommar.

Material: Stål/Polyamid
Ytbehandling: Mekaniskt förzinkad
Miljö: För användning utomhus
Utförande: Försänkt huvud och försänkt plugg
Korrosivitetsklass
Trä mot betong

Dokument

Produktblad

Fasadplugg KPS.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm Drivspår Min. borrdjup, h1, mm Antal
920764 8 8 80 TX30 80 25
Installationsparametrar
Artnr
920764
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
80
Drivspår
TX30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Åtdragningsmoment betong, Nm
7
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,7
Benämning
Fasadplugg KPS 8x80/10 T30 C4
EAN
7319610068823
Antal
25
Bild på Fasadplugg KPS 8x80/10 T30 C4
Ladda ner bild
Artikelblad
920765 8 8 100 TX30 80 25
Installationsparametrar
Artnr
920765
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
100
Drivspår
TX30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Åtdragningsmoment betong, Nm
7
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,7
Benämning
Fasadplugg KPS 8x100/30 T30 C4
EAN
7319610068830
Antal
25
Bild på Fasadplugg KPS 8x100/30 T30 C4
Ladda ner bild
Artikelblad
920766 8 8 120 TX30 80 25
Installationsparametrar
Artnr
920766
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
120
Drivspår
TX30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Åtdragningsmoment betong, Nm
7
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,7
Benämning
Fasadplugg KPS 8x120/50 T30 C4
EAN
7319610068847
Antal
25
Bild på Fasadplugg KPS 8x120/50 T30 C4
Ladda ner bild
Artikelblad
920767 8 8 140 TX30 80 25
Installationsparametrar
Artnr
920767
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
140
Drivspår
TX30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Åtdragningsmoment betong, Nm
7
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,7
Benämning
Fasadplugg KPS 8x140/70 T30 C4
EAN
7319610068854
Antal
25
Bild på Fasadplugg KPS 8x140/70 T30 C4
Ladda ner bild
Artikelblad
920730 10 10 80 TX40 80 25
Installationsparametrar
Artnr
920730
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
80
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x80/10 T40 C4
EAN
7319610063743
Antal
25
Bild på Fasadplugg KPS 10x80/10 T40 C4
Ladda ner bild
Artikelblad
920731 10 10 100 TX40 80 25
Installationsparametrar
Artnr
920731
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
100
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x100/30 T40 C4
EAN
7319610063750
Antal
25
Bild på Fasadplugg KPS 10x100/30 T40 C4
Ladda ner bild
Artikelblad
920732 10 10 120 TX40 80 25
Installationsparametrar
Artnr
920732
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
120
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x120/50 T40 C4
EAN
7319610063767
Antal
25
Bild på Fasadplugg KPS 10x120/50 T40 C4
Ladda ner bild
Artikelblad
920733 10 10 140 TX40 80 25
Installationsparametrar
Artnr
920733
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
140
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x140/70 T40 C4
EAN
7319610063774
Antal
25
Bild på Fasadplugg KPS 10x140/70 T40 C4
Ladda ner bild
Artikelblad
920734 10 10 160 TX40 80 25
Installationsparametrar
Artnr
920734
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
160
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
90
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x160/90 T40 C4
EAN
7319610063781
Antal
25
Bild på Fasadplugg KPS 10x160/90 T40 C4
Ladda ner bild
Artikelblad
920735 10 10 180 TX40 80 25
Installationsparametrar
Artnr
920735
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
180
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
110
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x180/110 T40 C4
EAN
7319610063798
Antal
25
Bild på Fasadplugg KPS 10x180/110 T40 C4
Ladda ner bild
Artikelblad
920736 10 10 200 TX40 80 25
Installationsparametrar
Artnr
920736
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
200
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
130
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x200/130 T40 C4
EAN
7319610063804
Antal
25
Bild på Fasadplugg KPS 10x200/130 T40 C4
Ladda ner bild
Artikelblad
920737 10 10 230 TX40 80 25
Installationsparametrar
Artnr
920737
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
230
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
150
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x230/160 T40 C4
EAN
7319610063811
Antal
25
Bild på Fasadplugg KPS 10x230/160 T40 C4
Ladda ner bild
Artikelblad
920738 10 10 260 TX40 80 25
Installationsparametrar
Artnr
920738
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
260
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
190
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x260/190 T40 C4
EAN
7319610063828
Antal
25
Bild på Fasadplugg KPS 10x260/190 T40 C4
Ladda ner bild
Artikelblad
920739 10 10 300 TX40 80 25
Installationsparametrar
Artnr
920739
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
300
Drivspår
TX40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
230
Åtdragningsmoment betong, Nm
15
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPS 10x300/230 T40 C4
EAN
7319610063835
Antal
25
Bild på Fasadplugg KPS 10x300/230 T40 C4
Ladda ner bild
Artikelblad
