Fasadplugg KPH

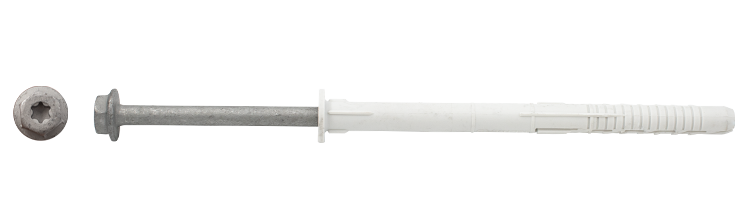

Sexkantshuvud och plugg med krage

Lång expansionszon och variabla monteringsdjup för genomsticksmontage i betong, tegel, håltegel, lättbetong och lättklinker.

EJOT Fasadplugg KPH med sexkantshuvud för användning inomhus och utomhus, korrosivitetsklass C4. Högkvalitativ fasadplugg av nylon för betong, tegel, natursten, håltegel, lättbetong och leca. Den medföljande skruven tillsammans med pluggen ger maximal lastförmåga. Vi rekommenderar KPS för infästning i träkonstruktioner.

Material: Stål/Polyamid
Ytbehandling: Mekaniskt förzinkad
Miljö: För användning utomhus
Utförande: Sexkantshuvud och plugg med krage. Kragen förhindrar kontaktkorrosion.
Korrosivitetsklass
Trä mot betong

Dokument

Produktblad

Fasadplugg KPH.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW/Drivspår Min. borrdjup, h1, mm Antal
920760 8 8 80 SW10/T30 80 25
Installationsparametrar
Artnr
920760
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
80
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Benämning
Fasadplugg KPH 8x80/10 SW10/T30 C4
EAN
7319610068786
Antal
25
Bild på Fasadplugg KPH 8x80/10 SW10/T30 C4
Ladda ner bild
Artikelblad
920761 8 8 100 SW10/T30 80 25
Installationsparametrar
Artnr
920761
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
100
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Benämning
Fasadplugg KPH 8x100/30 SW10/T30 C4
EAN
7319610068793
Antal
25
Bild på Fasadplugg KPH 8x100/30 SW10/T30 C4
Ladda ner bild
Artikelblad
920762 8 8 120 SW10/T30 80 25
Installationsparametrar
Artnr
920762
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
120
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Benämning
Fasadplugg KPH 8x120/50 SW10/T30 C4
EAN
7319610068809
Antal
25
Bild på Fasadplugg KPH 8x120/50 SW10/T30 C4
Ladda ner bild
Artikelblad
920763 8 8 140 SW10/T30 80 25
Installationsparametrar
Artnr
920763
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
140
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Benämning
Fasadplugg KPH 8x140/70 SW10/T30 C4
EAN
7319610068816
Antal
25
Bild på Fasadplugg KPH 8x140/70 SW10/T30 C4
Ladda ner bild
Artikelblad
920720 10 10 80 SW13/T40 80 25
Installationsparametrar
Artnr
920720
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
80
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x80/10 SW13/T40 C4
EAN
7319610063644
Antal
25
Bild på Fasadplugg KPH 10x80/10 SW13/T40 C4
Ladda ner bild
Artikelblad
920721 10 10 100 SW13/T40 80 25
Installationsparametrar
Artnr
920721
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
100
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x100/30 SW13/T40 C4
EAN
7319610063651
Antal
25
Bild på Fasadplugg KPH 10x100/30 SW13/T40 C4
Ladda ner bild
Artikelblad
920722 10 10 120 SW13/T40 80 25
Installationsparametrar
Artnr
920722
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
120
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x120/50 SW13/T40 C4
EAN
7319610063668
Antal
25
Bild på Fasadplugg KPH 10x120/50 SW13/T40 C4
Ladda ner bild
Artikelblad
920723 10 10 140 SW13/T40 80 25
Installationsparametrar
Artnr
920723
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
140
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x140/70 SW13/T40 C4
EAN
7319610063675
Antal
25
Bild på Fasadplugg KPH 10x140/70 SW13/T40 C4
Ladda ner bild
Artikelblad
920724 10 10 160 SW13/T40 80 25
Installationsparametrar
Artnr
920724
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
160
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
90
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x160/90 SW13/T40 C4
EAN
7319610063682
Antal
25
Bild på Fasadplugg KPH 10x160/90 SW13/T40 C4
Ladda ner bild
Artikelblad
920725 10 10 180 SW13/T40 80 25
Installationsparametrar
Artnr
920725
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
180
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
110
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x180/110 SW13/T40 C4
EAN
7319610063699
Antal
25
Bild på Fasadplugg KPH 10x180/110 SW13/T40 C4
Ladda ner bild
Artikelblad
920726 10 10 200 SW13/T40 80 25
Installationsparametrar
Artnr
920726
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
200
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
130
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x200/130 SW13/T40 C4
EAN
7319610063705
Antal
25
Bild på Fasadplugg KPH 10x200/130 SW13/T40 C4
Ladda ner bild
Artikelblad
920727 10 10 230 SW13/T40 80 25
Installationsparametrar
Artnr
920727
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
230
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
160
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x230/160 SW13/T40 C4
EAN
7319610063712
Antal
25
Bild på Fasadplugg KPH 10x230/160 SW13/T40 C4
Ladda ner bild
Artikelblad
920728 10 10 260 SW13/T40 80 25
Installationsparametrar
Artnr
920728
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
260
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
190
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x260/190 SW13/T40 C4
EAN
7319610063729
Antal
25
Bild på Fasadplugg KPH 10x260/190 SW13/T40 C4
Ladda ner bild
Artikelblad
920729 10 10 300 SW13/T40 80 25
Installationsparametrar
Artnr
920729
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
300
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
230
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPH 10x300/230 SW13/T40 C4
EAN
7319610063736
Antal
25
Bild på Fasadplugg KPH 10x300/230 SW13/T40 C4
Ladda ner bild
Artikelblad
