Fasadplugg KPR

Fasadplugg utan skruv

Lång expansionszon och variabla monteringsdjup för genomsticksmontage i betong, tegel, håltegel, lättbetong och lättklinker.

Fasadplugg med krage för montage i betong, tegel, håltegel, lättbetong, lättklinker och natursten. Använd rek. skruv för 8mm plugg 6mm skruv och för 10mm plugg 7-8mm skruv.

Material: Polyamid
Trä mot betong

Dokument

Produktblad

Fasadplugg KPR.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SkruvØ, mm Min. borrdjup, h1, mm Antal
920740 8 8 65 6 70 100
Installationsparametrar
Artnr
920740
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
65
SkruvØ, mm
6
Min. borrdjup, h1, mm
70
Max. montage, tfix, mm
5
Min. montagedjup, hnom, mm
60
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
1,95
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,66
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 8x65
EAN
7319610063842
Antal
100
Bild på Fasadplugg KPR 8x65
Ladda ner bild
Artikelblad
920741 8 8 80 6 70 75
Installationsparametrar
Artnr
920741
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
80
SkruvØ, mm
6
Min. borrdjup, h1, mm
70
Max. montage, tfix, mm
20
Min. montagedjup, hnom, mm
60
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
1,95
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,66
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 8x80
EAN
7319610063859
Antal
75

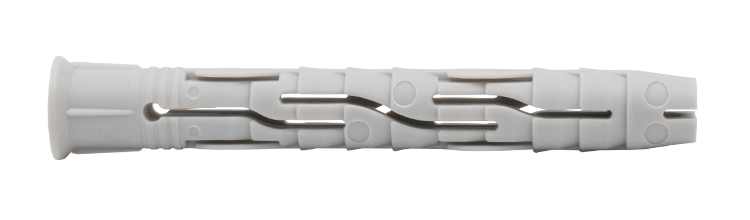

Bild på Fasadplugg KPR 8x80
Ladda ner bild
Artikelblad
920742 8 8 100 6 70 75
Installationsparametrar
Artnr
920742
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
100
SkruvØ, mm
6
Min. borrdjup, h1, mm
70
Max. montage, tfix, mm
40
Min. montagedjup, hnom, mm
60
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
1,95
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,66
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 8x100
EAN
7319610063866
Antal
75
Bild på Fasadplugg KPR 8x100
Ladda ner bild
Artikelblad
920743 8 8 120 6 70 75
Installationsparametrar
Artnr
920743
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
120
SkruvØ, mm
6
Min. borrdjup, h1, mm
70
Max. montage, tfix, mm
60
Min. montagedjup, hnom, mm
60
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
1,95
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,66
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 8x120
EAN
7319610063873
Antal
75
Bild på Fasadplugg KPR 8x120
Ladda ner bild
Artikelblad
920744 8 8 140 6 70 75
Installationsparametrar
Artnr
920744
BorrØ, d0, mm
8
Diameter, mm
8
Längd, L, mm
140
SkruvØ, mm
6
Min. borrdjup, h1, mm
70
Max. montage, tfix, mm
80
Min. montagedjup, hnom, mm
60
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
1,95
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,66
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 8x140
EAN
7319610063880
Antal
75
Bild på Fasadplugg KPR 8x140
Ladda ner bild
Artikelblad
920745 10 10 80 7 80 50
Installationsparametrar
Artnr
920745
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
80
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x80
EAN
7319610063897
Antal
50
Bild på Fasadplugg KPR 10x80
Ladda ner bild
Artikelblad
920746 10 10 100 7 80 50
Installationsparametrar
Artnr
920746
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
100
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x100
EAN
7319610063903
Antal
50

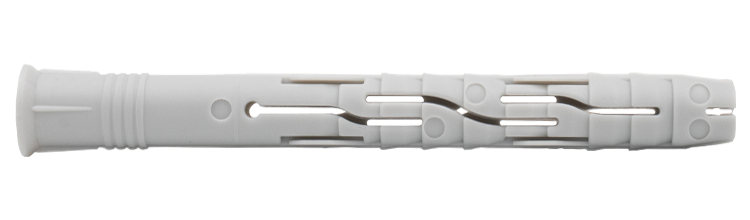

Bild på Fasadplugg KPR 10x100
Ladda ner bild
Artikelblad
920747 10 10 115 7 80 50
Installationsparametrar
Artnr
920747
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
115
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
45
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x115
EAN
7319610063910
Antal
50
Bild på Fasadplugg KPR 10x115
Ladda ner bild
Artikelblad
920748 10 10 135 7 80 50
Installationsparametrar
Artnr
920748
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
135
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
65
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x135
EAN
7319610063927
Antal
50
Bild på Fasadplugg KPR 10x135
Ladda ner bild
Artikelblad
920749 10 10 160 7 80 50
Installationsparametrar
Artnr
920749
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
160
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
90
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x160
EAN
7319610063934
Antal
50
Bild på Fasadplugg KPR 10x160
Ladda ner bild
Artikelblad
920750 10 10 180 7 80 50
Installationsparametrar
Artnr
920750
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
180
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
110
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x180
EAN
7319610063941
Antal
50
Bild på Fasadplugg KPR 10x180
Ladda ner bild
Artikelblad
920751 10 10 200 7 80 50
Installationsparametrar
Artnr
920751
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
200
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
130
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x200
EAN
7319610063958
Antal
50

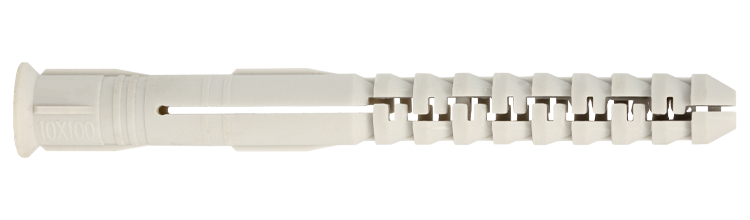

Bild på Fasadplugg KPR 10x200
Ladda ner bild
Artikelblad
920752 10 10 220 7 80 50
Installationsparametrar
Artnr
920752
BorrØ, d0, mm
10
Diameter, mm
10
Längd, L, mm
220
SkruvØ, mm
7
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
150
Min. montagedjup, hnom, mm
70
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Benämning
Fasadplugg KPR 10x220
EAN
7319610063965
Antal
50
Bild på Fasadplugg KPR 10x220
Ladda ner bild
Artikelblad
