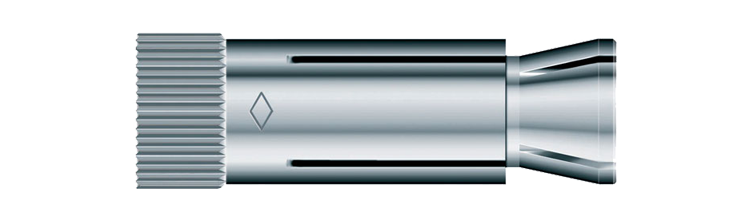

Håldäcksankare

Håldäcksankare

För upphängning av t ex ventilation, sprinkler- och fläktsystem. Expanderar tillsammans med skruv eller gängstång.

Lätt och enkel att använda. Hylsan expanderar genom att skruven/gängstången spänns vilket ger en stark infästning i både hålrum och betong.

Korrosivitetsklass
Material, håldäck

Dokument

Produktblad

Håldäcksankare.pdf
Artnr Dimension BorrØ, d0, mm Gänga, mm Längd, L, mm Min. borrdjup, h1, mm Antal
9658005100 M6x30 10 M6 30 50 50
Installationsparametrar
Artnr
9658005100
Dimension
M6x30
BorrØ, d0, mm
10
Gänga, mm
M6
Längd, L, mm
30
Min. borrdjup, h1, mm
50
Åtdragningsmoment, Tinst, Nm
10
Frigående hålØ, df, mm
7
Skruvlängd, mm
42+tfix
Min.längd gängstång, mm
47+tfix
Betongtjocklek håldäck, mm
25 - 30 - 40 - 50
Korrosivitetsklass
C1
Benämning
Håldäcksankare M6
EAN
7319610079188
Antal
50
Bild på Håldäcksankare M6
Ladda ner bild
Artikelblad
9658005110 M8x35 12 M8 35 55 50
Installationsparametrar
Artnr
9658005110
Dimension
M8x35
BorrØ, d0, mm
12
Gänga, mm
M8
Längd, L, mm
35
Min. borrdjup, h1, mm
55
Åtdragningsmoment, Tinst, Nm
20
Frigående hålØ, df, mm
9
Skruvlängd, mm
47+tfix
Min.längd gängstång, mm
53+tfix
Betongtjocklek håldäck, mm
26 - 30 - 40 - 50
Korrosivitetsklass
C1
Benämning
Håldäcksankare M8
EAN
7319610079195
Antal
50
Bild på Håldäcksankare M8
Ladda ner bild
Artikelblad
9658005120 M10x40 16 M10 40 60 50
Installationsparametrar
Artnr
9658005120
Dimension
M10x40
BorrØ, d0, mm
16
Gänga, mm
M10
Längd, L, mm
40
Min. borrdjup, h1, mm
60
Åtdragningsmoment, Tinst, Nm
30
Frigående hålØ, df, mm
12
Skruvlängd, mm
55+tfix
Min.längd gängstång, mm
63+tfix
Betongtjocklek håldäck, mm
27 - 30 - 40 - 50
Korrosivitetsklass
C1
Benämning
Håldäcksankare M10
EAN
7319610079201
Antal
50
Bild på Håldäcksankare M10
Ladda ner bild
Artikelblad
9658005130 M12x45 18 M12 45 70 25
Installationsparametrar
Artnr
9658005130
Dimension
M12x45
BorrØ, d0, mm
18
Gänga, mm
M12
Längd, L, mm
45
Min. borrdjup, h1, mm
70
Åtdragningsmoment, Tinst, Nm
40
Frigående hålØ, df, mm
14
Skruvlängd, mm
61+tfix
Min.längd gängstång, mm
71+tfix
Betongtjocklek håldäck, mm
28 - 30 - 40 - 50
Korrosivitetsklass
C1
Benämning
Håldäcksankare M12
EAN
7319610079218
Antal
25
Bild på Håldäcksankare M12
Ladda ner bild
Artikelblad
