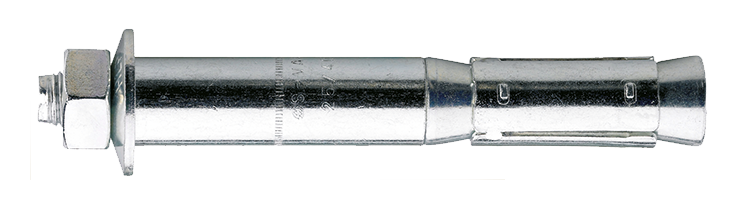

Säkerhetsexpander B, Liebig

ETA-bedömd, pinnskruv, dubbelkona

Kraftigt, momentåtdraget ankare med dubbelkona för genomsticksmontage. Lämplig för tunga laster tack vare optimalt friktionsmotstånd. Har kupolformad bricka för visuell installationskontroll. Med pinnskruv.

Cylindrisk, bred expansion av hylsan över hela längden. Har kupolformad bricka för visuell installationskontroll. FZB för torrt inomhusbruk och tillfälligt utomhusbruk.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd
Stålprofil mot betong

Dokument

Produktblad

Säkerhetsexpander B, Liebig.pdf
Artnr BorrØ, d0, mm Diameter, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9650045005 10 M6 70 10 5 50
Installationsparametrar
Artnr
9650045005
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
70
SW
10
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
8
Effektivt montagedjup, hef, mm
45
Draglast Betong C20/25, kN
3
Tvärlast Betong C20/25, kN
7,2
Draglast sprucken betong, kN
2,4
Tvärlast sprucken betong, kN
5,2
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M6-10/45/5 SAFETY BOLT
EAN
6416031778308
Antal
50
Bild på B M6-10/45/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9650045015 10 M6 80 10 15 50
Installationsparametrar
Artnr
9650045015
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
80
SW
10
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
8
Effektivt montagedjup, hef, mm
45
Draglast Betong C20/25, kN
3
Tvärlast Betong C20/25, kN
7,2
Draglast sprucken betong, kN
2,4
Tvärlast sprucken betong, kN
5,2
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M6-10/45/15 SAFETY BOLT
EAN
6416031778315
Antal
50
Bild på B M6-10/45/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9650045040 10 M6 105 10 40 50
Installationsparametrar
Artnr
9650045040
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
105
SW
10
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
8
Effektivt montagedjup, hef, mm
45
Draglast Betong C20/25, kN
3
Tvärlast Betong C20/25, kN
7,2
Draglast sprucken betong, kN
2,4
Tvärlast sprucken betong, kN
5,2
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M6-10/45/40 SAFETY BOLT
EAN
6416031778322
Antal
50
Bild på B M6-10/45/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055005 12 M8 80/85 13 5 25
Installationsparametrar
Artnr
9652055005
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
80/85
SW
13
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
20/15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M8-12/55/5 SAFETY BOLT
EAN
6416031778339
Antal
25
Bild på B M8-12/55/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055015 12 M8 90/95 13 15 25
Installationsparametrar
Artnr
9652055015
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
90/95
SW
13
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
20/15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M8-12/55/15 SAFETY BOLT
EAN
6416031778346
Antal
25
Bild på B M8-12/55/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055040 12 M8 115/120 13 40 25
Installationsparametrar
Artnr
9652055040
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
115/120
SW
13
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
20/15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M8-12/55/40 SAFETY BOLT
EAN
6416031778353
Antal
25
Bild på B M8-12/55/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055065 12 M8 145 13 65 25
Installationsparametrar
Artnr
9652055065
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
145
SW
13
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M8-12/55/65 SAFETY BOLT
EAN
6416031778360
Antal
25
Bild på B M8-12/55/65 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070005 15 M10 95/100 17 5 25
Installationsparametrar
Artnr
9655070005
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
95/100
SW
17
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
60/40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M10-15/70/5 SAFETY BOLT
EAN
6416031778377
Antal
25
Bild på B M10-15/70/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070015 15 M10 105/110 17 15 25
Installationsparametrar
Artnr
9655070015
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
105/110
SW
17
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
60/40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M10-15/70/15 SAFETY BOLT
EAN
6416031778384
Antal
25
Bild på B M10-15/70/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070040 15 M10 130/135 17 40 10
Installationsparametrar
Artnr
9655070040
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
130/135
SW
17
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
60/40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M10-15/70/40 SAFETY BOLT
EAN
6416031778391
Antal
10
Bild på B M10-15/70/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070065 15 M10 160 17 65 10
Installationsparametrar
Artnr
9655070065
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
160
SW
17
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M10-15/70/65 SAFETY BOLT
EAN
6416031778407
Antal
10
Bild på B M10-15/70/65 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070100 15 M10 195 17 100 10
Installationsparametrar
Artnr
9655070100
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
195
SW
17
Max. montage, tfix, mm
100
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M10-15/70/100 SAFETY BOLT
EAN
4061245000466
Antal
10
Bild på B M10-15/70/100 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080005 20 M12 113/120 19 5 10
Installationsparametrar
Artnr
9650080005
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
113/120
SW
19
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
90/70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M12-20/80/5 SAFETY BOLT
EAN
6416031778414
Antal
10
Bild på B M12-20/80/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9650280015 20 M12 123/130 19 15 10
Installationsparametrar
Artnr
9650280015
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
123/130
SW
19
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
90/70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M12-20/80/15 SAFETY BOLT
EAN
6416031778421
Antal
10
Bild på B M12-20/80/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080040 20 M12 148/155 19 40 10
Installationsparametrar
Artnr
9650080040
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
148/155
SW
19
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
90/70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M12-20/80/40 SAFETY BOLT
EAN
6416031778438
Antal
10
Bild på B M12-20/80/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080065 20 M12 180 19 65 10
Installationsparametrar
Artnr
9650080065
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
180
SW
19
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M12-20/80/65 SAFETY BOLT
EAN
6416031778445
Antal
10
Bild på B M12-20/80/65 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080100 20 M12 215 19 100 10
Installationsparametrar
Artnr
9650080100
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
215
SW
19
Max. montage, tfix, mm
100
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,1
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M12-20/80/100 SAFETY BOLT
EAN
4061245001548
Antal
10
Bild på B M12-20/80/100 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100005 25 M16 145/150 24 5 5
Installationsparametrar
Artnr
9655100005
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
145/150
SW
24
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
170/115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M16-25/100/5 SAFETY BOLT
EAN
4061245000329
Antal
5
Bild på B M16-25/100/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100015 25 M16 155/160 24 15 5
Installationsparametrar
Artnr
9655100015
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
155/160
SW
24
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
170/115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M16-25/100/15 SAFETY BOLT
EAN
6416031778452
Antal
5
Bild på B M16-25/100/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100040 25 M16 180/185 24 40 5
Installationsparametrar
Artnr
9655100040
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
180/185
SW
24
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
170/115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M16-25/100/40 SAFETY BOLT
EAN
6416031778469
Antal
5
Bild på B M16-25/100/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100065 25 M16 180/185 24 65 5
Installationsparametrar
Artnr
9655100065
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
180/185
SW
24
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M16-25/100/65 SAFETY BOLT
EAN
6416031778476
Antal
5
Bild på B M16-25/100/65 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100100 25 M16 245 24 100 5
Installationsparametrar
Artnr
9655100100
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
245
SW
24
Max. montage, tfix, mm
100
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
B M16-25/100/100 SAFETY BOLT
EAN
4061245000282
Antal
5
Bild på B M16-25/100/100 SAFETY BOLT
Ladda ner bild
Artikelblad
