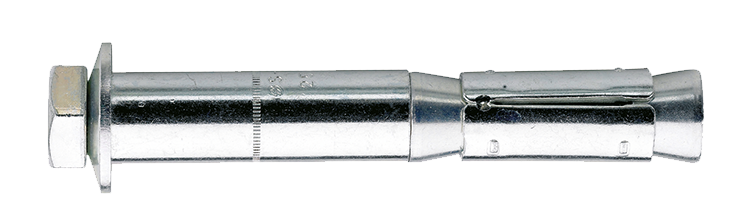

Säkerhetsexpander S, Liebig

ETA-bedömd, sexkantskruv, dubbelkona

Kraftigt, momentåtdraget ankare med dubbelkona för genomsticksmontage. Lämplig för tunga laster tack vare optimalt friktionsmotstånd. Har kupolformad bricka för visuell installationskontroll. Med sexkantsskruv.

Cylindrisk, bred expansion av hylsan över hela längden. Har kupolformad bricka för visuell installationskontroll. FZB för torrt inomhusbruk och tillfälligt utomhusbruk.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Brandmotståndsklass
ETA-bedömd
Stålprofil mot betong

Dokument

Produktblad

Säkerhetsexpander S, Liebig.pdf
Artnr Dimension, mm BorrØ, d0, mm Diameter, mm Längd, L, mm SW Antal
9650045105 6x70 10 M6 70 10 50
Installationsparametrar
Artnr
9650045105
Dimension, mm
6x70
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
70
SW
10
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
8
Effektivt montagedjup, hef, mm
45
Draglast Betong C20/25, kN
3
Tvärlast Betong C20/25, kN
7,2
Draglast sprucken betong, kN
2,4
Tvärlast sprucken betong, kN
5,2
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M6-10/45/5 SAFETY BOLT
EAN
6416031778018
Antal
50
Bild på S M6-10/45/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9650045115 6x80 10 M6 80 10 50
Installationsparametrar
Artnr
9650045115
Dimension, mm
6x80
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
80
SW
10
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
8
Effektivt montagedjup, hef, mm
45
Draglast Betong C20/25, kN
3
Tvärlast Betong C20/25, kN
7,2
Draglast sprucken betong, kN
2,4
Tvärlast sprucken betong, kN
5,2
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M6-10/45/15 SAFETY BOLT
EAN
6416031778025
Antal
50
Bild på S M6-10/45/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9650045140 6x105 10 M6 105 10 50
Installationsparametrar
Artnr
9650045140
Dimension, mm
6x105
BorrØ, d0, mm
10
Diameter, mm
M6
Längd, L, mm
105
SW
10
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
12
Åtdragningsmoment, Tinst, Nm
8
Effektivt montagedjup, hef, mm
45
Draglast Betong C20/25, kN
3
Tvärlast Betong C20/25, kN
7,2
Draglast sprucken betong, kN
2,4
Tvärlast sprucken betong, kN
5,2
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M6-10/45/40 SAFETY BOLT
EAN
6416031778032
Antal
50
Bild på S M6-10/45/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055105 8x80/85 12 M8 80/85 13 25
Installationsparametrar
Artnr
9652055105
Dimension, mm
8x80/85
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
80/85
SW
13
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
20/15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M8-12/55/5 SAFETY BOLT
EAN
6416031778049
Antal
25
Bild på S M8-12/55/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055115 8x90/95 12 M8 90/95 13 25
Installationsparametrar
Artnr
9652055115
Dimension, mm
8x90/95
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
90/95
SW
13
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
20/15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M8-12/55/15 SAFETY BOLT
EAN
6416031778056
Antal
25
Bild på S M8-12/55/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9652055140 8x115/120 12 M8 115/120 13 25
Installationsparametrar
Artnr
9652055140
Dimension, mm
8x115/120
BorrØ, d0, mm
12
Diameter, mm
M8
Längd, L, mm
115/120
SW
13
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
70
Min. montagedjup, hnom, mm
63
Min. materialtjocklek, hmin, mm
110
Frigående hålØ, df, mm
14
Åtdragningsmoment, Tinst, Nm
20/15
Effektivt montagedjup, hef, mm
55
Draglast Betong C20/25, kN
4,8
Tvärlast Betong C20/25, kN
9,8
Draglast sprucken betong, kN
3,6
Tvärlast sprucken betong, kN
7
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M8-12/55/40 SAFETY BOLT
EAN
6416031778063
Antal
25
Bild på S M8-12/55/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070105 10x95/100 15 M10 95/100 17 25
Installationsparametrar
Artnr
9655070105
Dimension, mm
10x95/100
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
95/100
SW
17
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
60/40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M10-15/70/5 SAFETY BOLT
EAN
6416031778087
Antal
25
Bild på S M10-15/70/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070115 10x105/110 15 M10 105/110 17 25
Installationsparametrar
Artnr
9655070115
Dimension, mm
10x105/110
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
105/110
SW
17
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
60/40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M10-15/70/15 SAFETY BOLT
EAN
6416031778094
Antal
25
Bild på S M10-15/70/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9655070140 10x130/135 15 M10 130/135 17 10
Installationsparametrar
Artnr
9655070140
Dimension, mm
10x130/135
BorrØ, d0, mm
15
Diameter, mm
M10
Längd, L, mm
130/135
SW
17
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
76
Min. materialtjocklek, hmin, mm
140
Frigående hålØ, df, mm
17
Åtdragningsmoment, Tinst, Nm
60/40
Effektivt montagedjup, hef, mm
70
Draglast Betong C20/25, kN
9,5
Tvärlast Betong C20/25, kN
22,3
Draglast sprucken betong, kN
7,6
Tvärlast sprucken betong, kN
20,1
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M10-15/70/40 SAFETY BOLT
EAN
6416031778100
Antal
10
Bild på S M10-15/70/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080105 12x113/120 20 M12 113/120 19 10
Installationsparametrar
Artnr
9650080105
Dimension, mm
12x113/120
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
113/120
SW
19
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
90/70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M12-20/80/5 SAFETY BOLT
EAN
6416031778124
Antal
10
Bild på S M12-20/80/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080115 12x123/130 20 M12 123/130 19 10
Installationsparametrar
Artnr
9650080115
Dimension, mm
12x123/130
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
123/130
SW
19
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
90/70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M12-20/80/15 SAFETY BOLT
EAN
6416031778131
Antal
10
Bild på S M12-20/80/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9650080140 12x148x155 20 M12 148/155 19 10
Installationsparametrar
Artnr
9650080140
Dimension, mm
12x148x155
BorrØ, d0, mm
20
Diameter, mm
M12
Längd, L, mm
148/155
SW
19
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Min. materialtjocklek, hmin, mm
160
Frigående hålØ, df, mm
21
Åtdragningsmoment, Tinst, Nm
90/70
Effektivt montagedjup, hef, mm
80
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,3
Draglast sprucken betong, kN
12,3
Tvärlast sprucken betong, kN
24,5
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M12-20/80/40 SAFETY BOLT
EAN
6416031778148
Antal
10
Bild på S M12-20/80/40 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100105 16x145/150 25 M16 145/150 24 5
Installationsparametrar
Artnr
9655100105
Dimension, mm
16x145/150
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
145/150
SW
24
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
170/115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M16-25/100/5 SAFETY BOLT
EAN
4061245000275
Antal
5
Bild på S M16-25/100/5 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100115 16x155/160 25 M16 155/160 24 5
Installationsparametrar
Artnr
9655100115
Dimension, mm
16x155/160
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
155/160
SW
24
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
170/115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M16-25/100/15 SAFETY BOLT
EAN
6416031778162
Antal
5
Bild på S M16-25/100/15 SAFETY BOLT
Ladda ner bild
Artikelblad
9655100140 16x180/185 25 M16 180/185 24 5
Installationsparametrar
Artnr
9655100140
Dimension, mm
16x180/185
BorrØ, d0, mm
25
Diameter, mm
M16
Längd, L, mm
180/185
SW
24
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
114
Min. materialtjocklek, hmin, mm
200
Frigående hålØ, df, mm
26
Åtdragningsmoment, Tinst, Nm
170/115
Effektivt montagedjup, hef, mm
100
Draglast Betong C20/25, kN
24
Tvärlast Betong C20/25, kN
48
Draglast sprucken betong, kN
17,1
Tvärlast sprucken betong, kN
34,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Benämning
S M16-25/100/40 SAFETY BOLT
EAN
6416031778179
Antal
5
Bild på S M16-25/100/40 SAFETY BOLT
Ladda ner bild
Artikelblad
