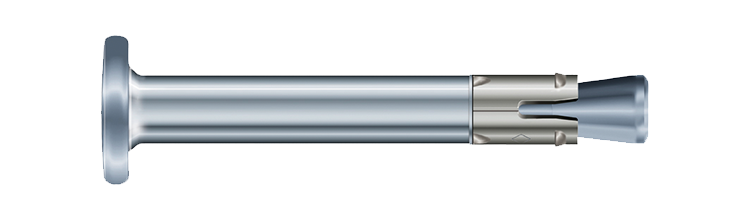

Spikexpander ENA

Expanderar vid slag

För undertakskonstruktioner, rörupphängning, elinstallationer, Isolering, beslag, brandskivor, ljuddämpande skivor, metallprofiler, hålband etc. Spikexpander ENA kombinerar fördelen med expanderns styrka och spikens enkla installation.

Kombinerar fördelen med styrkan från en expander och enkelheten med en spik. Spiken expanderar vid slag. Godkänt redundant system för en icke bärande applikation i sprucken och osprucken betong. Uppfyller kraven för installation av springkler i enhetlighet med VdS. Kan monteras med minimalt kantavstånd samt inbördes avstånd.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
Trä mot betong
Material, betong

Dokument

Produktblad

Spikexpander ENA.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm HuvudØ Min. borrdjup, h1, mm Antal
921701 6x39 6 39 13 40 100
Installationsparametrar
Artnr
921701
Dimension, mm
6x39
BorrØ, d0, mm
6
Längd, L, mm
39
HuvudØ
13
Min. borrdjup, h1, mm
40
Max. montage, tfix, mm
0
Min. montagedjup, hnom, mm
39
Effektivt montagedjup, hef, mm
30
Min. borrdjup RED., h1, mm
35
Max. montage RED., tfix, mm
5
Min. montagedjup RED., hnom, mm
34
Effektivt montagedjup RED., hef, mm
25
Min. materialtjocklek, hmin, mm
80
Min. kantavstånd, Cmin, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Spikexpander ENA 6-0-5/39 FZB
EAN
7319610069417
Antal
100
Bild på Spikexpander ENA 6-0-5/39 FZB
Ladda ner bild
Artikelblad
921702 6x44 6 44 13 40 100
Installationsparametrar
Artnr
921702
Dimension, mm
6x44
BorrØ, d0, mm
6
Längd, L, mm
44
HuvudØ
13
Min. borrdjup, h1, mm
40
Max. montage, tfix, mm
5
Min. montagedjup, hnom, mm
39
Effektivt montagedjup, hef, mm
30
Min. borrdjup RED., h1, mm
35
Max. montage RED., tfix, mm
10
Min. montagedjup RED., hnom, mm
34
Effektivt montagedjup RED., hef, mm
25
Min. materialtjocklek, hmin, mm
80
Min. kantavstånd, Cmin, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Spikexpander ENA 6-5-10/44 FZB
EAN
7319610069424
Antal
100
Bild på Spikexpander ENA 6-5-10/44 FZB
Ladda ner bild
Artikelblad
921703 6x49 6 49 13 40 100
Installationsparametrar
Artnr
921703
Dimension, mm
6x49
BorrØ, d0, mm
6
Längd, L, mm
49
HuvudØ
13
Min. borrdjup, h1, mm
40
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
39
Effektivt montagedjup, hef, mm
30
Min. borrdjup RED., h1, mm
35
Max. montage RED., tfix, mm
15
Min. montagedjup RED., hnom, mm
34
Effektivt montagedjup RED., hef, mm
25
Min. materialtjocklek, hmin, mm
80
Min. kantavstånd, Cmin, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Spikexpander ENA 6-10-15/49 FZB
EAN
7319610069431
Antal
100
Bild på Spikexpander ENA 6-10-15/49 FZB
Ladda ner bild
Artikelblad
921704 6x54 6 54 13 40 100
Installationsparametrar
Artnr
921704
Dimension, mm
6x54
BorrØ, d0, mm
6
Längd, L, mm
54
HuvudØ
13
Min. borrdjup, h1, mm
40
Max. montage, tfix, mm
15
Min. montagedjup, hnom, mm
39
Effektivt montagedjup, hef, mm
30
Min. borrdjup RED., h1, mm
35
Max. montage RED., tfix, mm
20
Min. montagedjup RED., hnom, mm
34
Effektivt montagedjup RED., hef, mm
25
Min. materialtjocklek, hmin, mm
80
Min. kantavstånd, Cmin, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Spikexpander ENA 6-15-20/54 FZB
EAN
7319610069448
Antal
100
Bild på Spikexpander ENA 6-15-20/54 FZB
Ladda ner bild
Artikelblad
921705 6x69 6 69 13 40 100
Installationsparametrar
Artnr
921705
Dimension, mm
6x69
BorrØ, d0, mm
6
Längd, L, mm
69
HuvudØ
13
Min. borrdjup, h1, mm
40
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
39
Effektivt montagedjup, hef, mm
30
Min. borrdjup RED., h1, mm
35
Max. montage RED., tfix, mm
35
Min. montagedjup RED., hnom, mm
34
Effektivt montagedjup RED., hef, mm
25
Min. materialtjocklek, hmin, mm
80
Min. kantavstånd, Cmin, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Spikexpander ENA 6-30-35/69 FZB
EAN
7319610069455
Antal
100
Bild på Spikexpander ENA 6-30-35/69 FZB
Ladda ner bild
Artikelblad
921706 6x89 6 89 13 40 100
Installationsparametrar
Artnr
921706
Dimension, mm
6x89
BorrØ, d0, mm
6
Längd, L, mm
89
HuvudØ
13
Min. borrdjup, h1, mm
40
Max. montage, tfix, mm
50
Min. montagedjup, hnom, mm
39
Effektivt montagedjup, hef, mm
30
Min. borrdjup RED., h1, mm
35
Max. montage RED., tfix, mm
55
Min. montagedjup RED., hnom, mm
34
Effektivt montagedjup RED., hef, mm
25
Min. materialtjocklek, hmin, mm
80
Min. kantavstånd, Cmin, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Benämning
Spikexpander ENA 6-50-55/89 FZB
EAN
7319610069462
Antal
100
Bild på Spikexpander ENA 6-50-55/89 FZB
Ladda ner bild
Artikelblad
