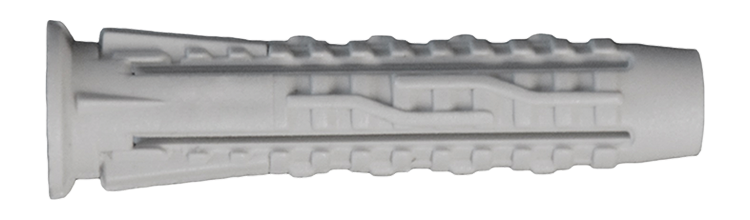

Universalplugg X4

Extremt bra utdragsvärden

Universalplugg som expanderar åt alla håll. För montage i betong, tegel, håltegel, lättbetong, lättklinker och skivmaterial.

EJOT X4 lämpar sig för förmontage när maximala lastvärden vill uppnås. Kombinationen av 4-vägs expansion och materialets friktion ger denna plugg förstaklassigt montage. Funktionen i pluggen ger stora fördelar vid användning i betong, tegel, håltegel, lättbetong och skivmaterial för maximala belastningar. Lämplig för trä- och spånskiveskruv.

Material: Polyamid
Utförande: Fyrvägsexpansion
Material, håltegel
Material, tegel
Material, betong

Dokument

Produktblad

Universalplugg X4.pdf
Artnr Dimension, mm BorrØ, d0, mm Längd, L, mm SkruvØ, mm Antal Lagerstatus
920704 5x25 5 25 3,0-4,0 100
Ej i lager
Installationsparametrar
Artnr
920704
Dimension, mm
5x25
BorrØ, d0, mm
5
Längd, L, mm
25
SkruvØ, mm
3,0-4,0
Min. borrdjup, h1, mm
35
Effektivt montagedjup, hef, mm
25
Rek. Draglast Betong C20/25, kN
0,73
Rek. Draglast lättbetong AAC 4,0, kN
0,21
Rek. Draglast Standard 13, kN
0,12
Rek. Draglast tegel, kN
0,30
Rek. Draglast Kalksandsten, kN
0,44
Material
Polyamid
Benämning
Universalplugg EJOT X4 5X25
EAN
7319610063583
Antal
100
Bild på Universalplugg EJOT X4 5X25
Ladda ner bild
Artikelblad
920705 6x30 6 30 4,0-5,0 100
I lager
Installationsparametrar
Artnr
920705
Dimension, mm
6x30
BorrØ, d0, mm
6
Längd, L, mm
30
SkruvØ, mm
4,0-5,0
Min. borrdjup, h1, mm
40
Effektivt montagedjup, hef, mm
30
Rek. Draglast Betong C20/25, kN
0,78
Rek. Draglast lättbetong AAC 4,0, kN
0,4
Rek. Draglast Standard 13, kN
0,15
Rek. Draglast tegel, kN
0,58
Rek. Draglast Kalksandsten, kN
0,59
Material
Polyamid
Benämning
Universalplugg EJOT X4 6X30
EAN
7319610063590
Antal
100
Bild på Universalplugg EJOT X4 6X30
Ladda ner bild
Artikelblad
920706 8x40 8 40 4,5-6,0 100
I lager
Installationsparametrar
Artnr
920706
Dimension, mm
8x40
BorrØ, d0, mm
8
Längd, L, mm
40
SkruvØ, mm
4,5-6,0
Min. borrdjup, h1, mm
50
Effektivt montagedjup, hef, mm
40
Rek. Draglast Betong C20/25, kN
1,46
Rek. Draglast lättbetong AAC 4,0, kN
0,43
Rek. Draglast Standard 13, kN
0,15
Rek. Draglast tegel, kN
1,12
Rek. Draglast Kalksandsten, kN
1,22
Material
Polyamid
Benämning
Universalplugg EJOT X4 8X40
EAN
7319610063606
Antal
100
Bild på Universalplugg EJOT X4 8X40
Ladda ner bild
Artikelblad
920707 10x50 10 50 6,0-8,0 50
I lager
Installationsparametrar
Artnr
920707
Dimension, mm
10x50
BorrØ, d0, mm
10
Längd, L, mm
50
SkruvØ, mm
6,0-8,0
Min. borrdjup, h1, mm
70
Effektivt montagedjup, hef, mm
50
Rek. Draglast Betong C20/25, kN
2,64
Rek. Draglast lättbetong AAC 4,0, kN
0,55
Rek. Draglast Standard 13, kN
0,15
Rek. Draglast tegel, kN
1,19
Rek. Draglast Kalksandsten, kN
1,28
Material
Polyamid
Benämning
Universalplugg EJOT X4 10X50
EAN
7319610063613
Antal
50
Bild på Universalplugg EJOT X4 10X50
Ladda ner bild
Artikelblad
920708 12x60 12 60 8,0-10,0 25
I lager
Installationsparametrar
Artnr
920708
Dimension, mm
12x60
BorrØ, d0, mm
12
Längd, L, mm
60
SkruvØ, mm
8,0-10,0
Min. borrdjup, h1, mm
80
Effektivt montagedjup, hef, mm
60
Rek. Draglast Betong C20/25, kN
3,53
Rek. Draglast lättbetong AAC 4,0, kN
0,99
Rek. Draglast Standard 13, kN
-
Rek. Draglast tegel, kN
1,55
Rek. Draglast Kalksandsten, kN
1,9
Material
Polyamid
Benämning
Universalplugg EJOT X4 12X60
EAN
7319610063620
Antal
25
Bild på Universalplugg EJOT X4 12X60
Ladda ner bild
Artikelblad
920709 14x70 14 70 10,0-12,0 20
I lager
Installationsparametrar
Artnr
920709
Dimension, mm
14x70
BorrØ, d0, mm
14
Längd, L, mm
70
SkruvØ, mm
10,0-12,0
Min. borrdjup, h1, mm
90
Effektivt montagedjup, hef, mm
70
Rek. Draglast Betong C20/25, kN
4,52
Rek. Draglast lättbetong AAC 4,0, kN
1,35
Rek. Draglast Standard 13, kN
-
Rek. Draglast tegel, kN
2,68
Rek. Draglast Kalksandsten, kN
-
Material
Polyamid
Benämning
Universalplugg EJOT X4 14X70
EAN
7319610063637
Antal
20
Bild på Universalplugg EJOT X4 14X70
Ladda ner bild
Artikelblad
