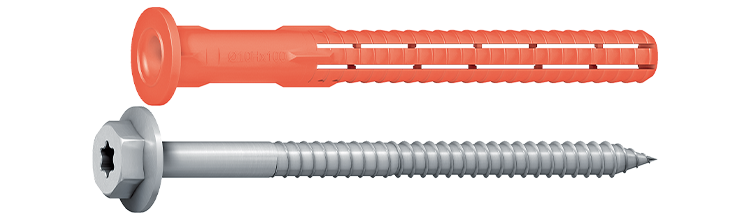

Fasadplugg SDF-KB-10

Sexkantshuvud och plugg med krage

För montage av trä- och metallfixturer. Finns i utföranden med försänkt huvud och sexkantshuvud.

Lång expansionszon ger bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Stål/Polyamid

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Sexkantshuvud och plugg med krage

Dokument

DOP 2-001-100305-202201 ETA-10/0305 EPD-fastening-systems-for-rear-ventilated-curtain-wall-facades Product data sheet (ENG)

Produktblad

Fasadplugg SDF-KB-10.pdf

	Artnr	Dimension, mm	BorrØ, mm	Max. montage, tfix, mm	Längd, L, mm	Antal	Lagerstatus
▼	8513080420	10x80	10	10	80,0	100	Kontakta oss
Installationsparametrar	Artnr 8513080420 Dimension, mm 10x80 BorrØ, mm 10 Max. montage, tfix, mm 10 Längd, L, mm 80,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx80 FZB EAN 4061245019642 Antal 100	Ladda ner bild Artikelblad Dela via e-post
▼	8513100420	10x100	10	30	100,0	50	Kontakta oss
Installationsparametrar	Artnr 8513100420 Dimension, mm 10x100 BorrØ, mm 10 Max. montage, tfix, mm 30 Längd, L, mm 100,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx100 FZB EAN 4061245019611 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8513120420	10x120	10	50	120,0	50	Kontakta oss
Installationsparametrar	Artnr 8513120420 Dimension, mm 10x120 BorrØ, mm 10 Max. montage, tfix, mm 50 Längd, L, mm 120,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx120 FZB EAN 4061245019581 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8513140420	10x140	10	70	140,0	50	Kontakta oss
Installationsparametrar	Artnr 8513140420 Dimension, mm 10x140 BorrØ, mm 10 Max. montage, tfix, mm 70 Längd, L, mm 140,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx140 FZB EAN 4061245019567 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8513160420	10x160	10	90	160,0	50	Kontakta oss
Installationsparametrar	Artnr 8513160420 Dimension, mm 10x160 BorrØ, mm 10 Max. montage, tfix, mm 90 Längd, L, mm 160,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx160 FZB EAN 4061245019543 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8513180420	10x180	10	110	180,0	50	Kontakta oss
Installationsparametrar	Artnr 8513180420 Dimension, mm 10x180 BorrØ, mm 10 Max. montage, tfix, mm 110 Längd, L, mm 180,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx180 FZB EAN 4061245019529 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8513200420	10x200	10	130	200,0	50	Kontakta oss
Installationsparametrar	Artnr 8513200420 Dimension, mm 10x200 BorrØ, mm 10 Max. montage, tfix, mm 130 Längd, L, mm 200,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx200 FZB EAN 4061245019505 Antal 50	Ladda ner bild Artikelblad Dela via e-post
▼	8513220420	10x220	10	150	220,0	50	Kontakta oss
Installationsparametrar	Artnr 8513220420 Dimension, mm 10x220 BorrØ, mm 10 Max. montage, tfix, mm 150 Längd, L, mm 220,0 Min. borrdjup, h1, mm 80 Min. montagedjup, hnom, mm 70 Frigående hålØ, df, mm 10,5 Rek. Draglast Betong C20/25, kN 2,50 Rek. Draglast lättbetong AAC 4,0, kN 1,25 Rek. Draglast tegel, kN 1,60 Rek. Draglast håltegel, kN 0,80 ETA_DoP DOP 2-001-100305-202201, ETA-10/0305 SW/Drivspår SW 13/T40 Material Stål/Polyamid Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Fasadplugg SDF-KB-10Hx220 FZB EAN 4061245019482 Antal 50	Ladda ner bild Artikelblad Dela via e-post
