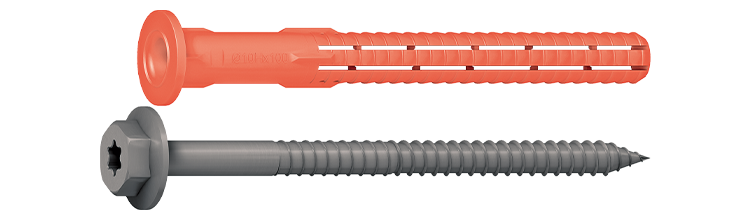

Fasadplugg SDF-KB-10 A4

Sexkantshuvud och plugg med krage, rostfri A4

För montage av trä- och metallfixturer. Finns i utföranden med försänkt huvud och sexkantshuvud. Skruv i rostfritt stål A4 för att klara tuffa miljöer.

Lång expansionszon ger bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Rostfritt stål A4/Polyamid
Miljö: För användning utomhus
Utförande: Sexkantshuvud och plugg med krage
Korrosivitetsklass
Rostfritt stål
ETA-bedömd
Material, lättbetong/betong
Material, håltegel/tegel
Miljöbedömning EPD

Dokument

Produktblad

Fasadplugg SDF-KB-10 A4.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Längd, L, mm Antal Lagerstatus
8513080620 10x80 10 10 80 100
Kontakta oss
Installationsparametrar
Artnr
8513080620
Dimension, mm
10x80
BorrØ, d0, mm
10
Max. montage, tfix, mm
10
Längd, L, mm
80
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx80 A4
EAN
4061245019635
Antal
100
Bild på Fasadplugg SDF-KB-10Hx80 A4
Ladda ner bild
Artikelblad
8513100620 10x100 10 30 100 50
Kontakta oss
Installationsparametrar
Artnr
8513100620
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
30
Längd, L, mm
100
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx100 A4
EAN
4061245019604
Antal
50
Bild på Fasadplugg SDF-KB-10Hx100 A4
Ladda ner bild
Artikelblad
8513120620 10x120 10 50 120 50
Kontakta oss
Installationsparametrar
Artnr
8513120620
Dimension, mm
10x120
BorrØ, d0, mm
10
Max. montage, tfix, mm
50
Längd, L, mm
120
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx120 A4
EAN
4061245019574
Antal
50
Bild på Fasadplugg SDF-KB-10Hx120 A4
Ladda ner bild
Artikelblad
8513140620 10x140 10 70 140 50
Kontakta oss
Installationsparametrar
Artnr
8513140620
Dimension, mm
10x140
BorrØ, d0, mm
10
Max. montage, tfix, mm
70
Längd, L, mm
140
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx140 A4
EAN
4061245019550
Antal
50
Bild på Fasadplugg SDF-KB-10Hx140 A4
Ladda ner bild
Artikelblad
8513160620 10x160 10 90 160 50
Kontakta oss
Installationsparametrar
Artnr
8513160620
Dimension, mm
10x160
BorrØ, d0, mm
10
Max. montage, tfix, mm
90
Längd, L, mm
160
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx160 A4
EAN
4061245019536
Antal
50
Bild på Fasadplugg SDF-KB-10Hx160 A4
Ladda ner bild
Artikelblad
8513180620 10x180 10 110 180 50
Kontakta oss
Installationsparametrar
Artnr
8513180620
Dimension, mm
10x180
BorrØ, d0, mm
10
Max. montage, tfix, mm
110
Längd, L, mm
180
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx180 A4
EAN
4061245019512
Antal
50
Bild på Fasadplugg SDF-KB-10Hx180 A4
Ladda ner bild
Artikelblad
8513200620 10x200 10 130 200 50
I lager
Installationsparametrar
Artnr
8513200620
Dimension, mm
10x200
BorrØ, d0, mm
10
Max. montage, tfix, mm
130
Längd, L, mm
200
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx200 A4
EAN
4061245019499
Antal
50
Bild på Fasadplugg SDF-KB-10Hx200 A4
Ladda ner bild
Artikelblad
8513220620 10x220 10 150 220 50
Kontakta oss
Installationsparametrar
Artnr
8513220620
Dimension, mm
10x220
BorrØ, d0, mm
10
Max. montage, tfix, mm
150
Längd, L, mm
220
SW
SW13/T40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-KB-10Hx220 A4
EAN
4061245019475
Antal
50
Bild på Fasadplugg SDF-KB-10Hx220 A4
Ladda ner bild
