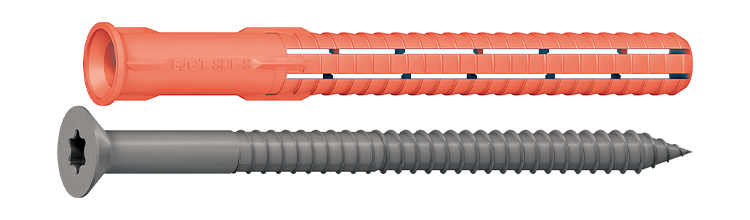

Fasadplugg SDF-S-10 A4

Försänkt huvud och försänkt plugg, rostfri A4

För montage av trä- och metallfixturer. Finns i utföranden med försänkt huvud och sexkantshuvud. Skruv i rostfritt stål A4 för att klara tuffa miljöer.

Lång expansionszon ger bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Rostfritt stål A4/Polyamid
Miljö: För användning utomhus
Utförande: Försänkt huvud och försänkt plugg
Korrosivitetsklass
Rostfritt stål
ETA-bedömd
Material, lättbetong/betong
Material, håltegel/tegel

Dokument

Produktblad

Fasadplugg SDF-S-10 A4.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Längd, L, mm Antal Lagerstatus
8510080620 10x80 10 10 80 100
Kontakta oss
Installationsparametrar
Artnr
8510080620
Dimension, mm
10x80
BorrØ, d0, mm
10
Max. montage, tfix, mm
10
Längd, L, mm
80
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX80 A4
EAN
4061245019857
Antal
100
Bild på Fasadplugg SDF-S-10HX80 A4
Ladda ner bild
Artikelblad
8510100620 10x100 10 30 100 50
Kontakta oss
Installationsparametrar
Artnr
8510100620
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
30
Längd, L, mm
100
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX100 A4
EAN
4061245019833
Antal
50
Bild på Fasadplugg SDF-S-10HX100 A4
Ladda ner bild
Artikelblad
8510120620 10x120 10 50 120 50
Kontakta oss
Installationsparametrar
Artnr
8510120620
Dimension, mm
10x120
BorrØ, d0, mm
10
Max. montage, tfix, mm
50
Längd, L, mm
120
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX120 A4
EAN
4061245019819
Antal
50
Bild på Fasadplugg SDF-S-10HX120 A4
Ladda ner bild
Artikelblad
8510140620 10x140 10 70 140 50
Kontakta oss
Installationsparametrar
Artnr
8510140620
Dimension, mm
10x140
BorrØ, d0, mm
10
Max. montage, tfix, mm
70
Längd, L, mm
140
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX140 A4
EAN
4061245019796
Antal
50
Bild på Fasadplugg SDF-S-10HX140 A4
Ladda ner bild
Artikelblad
8510160620 10x160 10 90 160 50
Kontakta oss
Installationsparametrar
Artnr
8510160620
Dimension, mm
10x160
BorrØ, d0, mm
10
Max. montage, tfix, mm
90
Längd, L, mm
160
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX160 A4
EAN
4061245019772
Antal
50
Bild på Fasadplugg SDF-S-10HX160 A4
Ladda ner bild
Artikelblad
8510180620 10x180 10 110 180 50
Kontakta oss
Installationsparametrar
Artnr
8510180620
Dimension, mm
10x180
BorrØ, d0, mm
10
Max. montage, tfix, mm
110
Längd, L, mm
180
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX180 A4
EAN
4061245019758
Antal
50
Bild på Fasadplugg SDF-S-10HX180 A4
Ladda ner bild
Artikelblad
8510200620 10x200 10 130 200 50
Kontakta oss
Installationsparametrar
Artnr
8510200620
Dimension, mm
10x200
BorrØ, d0, mm
10
Max. montage, tfix, mm
130
Längd, L, mm
200
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX200 A4
EAN
4061245019734
Antal
50
Bild på Fasadplugg SDF-S-10HX200 A4
Ladda ner bild
Artikelblad
8510220620 10x220 10 150 220 50
Kontakta oss
Installationsparametrar
Artnr
8510220620
Dimension, mm
10x220
BorrØ, d0, mm
10
Max. montage, tfix, mm
150
Längd, L, mm
220
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX220 A4
EAN
4061245019710
Antal
50
Bild på Fasadplugg SDF-S-10HX220 A4
Ladda ner bild
Artikelblad
8510240620 10x240 10 170 240 50
Kontakta oss
Installationsparametrar
Artnr
8510240620
Dimension, mm
10x240
BorrØ, d0, mm
10
Max. montage, tfix, mm
170
Längd, L, mm
240
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX240 A4
EAN
4061245019697
Antal
50
Bild på Fasadplugg SDF-S-10HX240 A4
Ladda ner bild
Artikelblad
8510260620 10x260 10 190 260 50
Kontakta oss
Installationsparametrar
Artnr
8510260620
Dimension, mm
10x260
BorrØ, d0, mm
10
Max. montage, tfix, mm
190
Längd, L, mm
260
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX260 A4
EAN
4061245019673
Antal
50
Bild på Fasadplugg SDF-S-10HX260 A4
Ladda ner bild
Artikelblad
8510280620 10x280 10 210 280 50
Kontakta oss
Installationsparametrar
Artnr
8510280620
Dimension, mm
10x280
BorrØ, d0, mm
10
Max. montage, tfix, mm
210
Längd, L, mm
280
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX280 A4
EAN
4061245031514
Antal
50
Bild på Fasadplugg SDF-S-10HX280 A4
Ladda ner bild
Artikelblad
8510300620 10x300 10 230 300 50
Kontakta oss
Installationsparametrar
Artnr
8510300620
Dimension, mm
10x300
BorrØ, d0, mm
10
Max. montage, tfix, mm
230
Längd, L, mm
300
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Rostfritt stål A4/Polyamid
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10HX300 A4
EAN
4061245031521
Antal
50
Bild på Fasadplugg SDF-S-10HX300 A4
Ladda ner bild
Artikelblad
