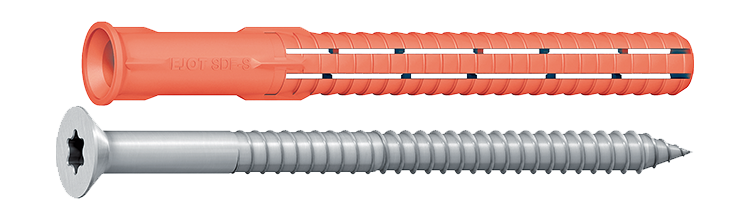

Fasadplugg SDF-S-10 C4

ETA-bedömd, försänkt huvud och försänkt plugg

För montage av fixturer av trä- eller stål. Finns även i utförande med sexkantshuvud och plugg med krage.

ETA-bedömd fasadplugg med bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Stål/Polyamid
Ytbehandling: C1000
Miljö: För användning utomhus
Utförande: Försänkt skruv och försänkt plugg. Ytbehandling C1000 (zinklager på min 8um med topcoat) som är lämplig för C4-miljö.
Korrosivitetsklass
Trä mot betong
Material, lättbetong
Material, håltegel/tegel
Miljöbedömning EPD
ETA-bedömd

Dokument

Produktblad

Fasadplugg SDF-S-10 C4.pdf
Artnr Dimension, mm BorrØ, d0, mm Max. montage, tfix, mm Längd, L, mm Antal Lagerstatus
8650000811 10x80 10 10 80 25
I lager
Installationsparametrar
Artnr
8650000811
Dimension, mm
10x80
BorrØ, d0, mm
10
Max. montage, tfix, mm
10
Längd, L, mm
80
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx80 C1000
EAN
4061245087313
Antal
25
Bild på Fasadplugg SDF-S-10Hx80 C1000
Ladda ner bild
Artikelblad
8650000812 10x100 10 30 100 25
I lager
Installationsparametrar
Artnr
8650000812
Dimension, mm
10x100
BorrØ, d0, mm
10
Max. montage, tfix, mm
30
Längd, L, mm
100
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx100 C1000
EAN
4061245087337
Antal
25
Bild på Fasadplugg SDF-S-10Hx100 C1000
Ladda ner bild
Artikelblad
8650000813 10x120 10 50 120 25
Fåtal
Installationsparametrar
Artnr
8650000813
Dimension, mm
10x120
BorrØ, d0, mm
10
Max. montage, tfix, mm
50
Längd, L, mm
120
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx120 C1000
EAN
4061245087351
Antal
25
Bild på Fasadplugg SDF-S-10Hx120 C1000
Ladda ner bild
Artikelblad
8650000814 10x140 10 70 140 25
I lager
Installationsparametrar
Artnr
8650000814
Dimension, mm
10x140
BorrØ, d0, mm
10
Max. montage, tfix, mm
70
Längd, L, mm
140
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx140 C1000
EAN
4061245087375
Antal
25
Bild på Fasadplugg SDF-S-10Hx140 C1000
Ladda ner bild
Artikelblad
8650000815 10x160 10 90 160 25
I lager
Installationsparametrar
Artnr
8650000815
Dimension, mm
10x160
BorrØ, d0, mm
10
Max. montage, tfix, mm
90
Längd, L, mm
160
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx160 C1000
EAN
4061245087399
Antal
25
Bild på Fasadplugg SDF-S-10Hx160 C1000
Ladda ner bild
Artikelblad
8650000816 10x180 10 110 180 25
I lager
Installationsparametrar
Artnr
8650000816
Dimension, mm
10x180
BorrØ, d0, mm
10
Max. montage, tfix, mm
110
Längd, L, mm
180
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx180 C1000
EAN
4061245087412
Antal
25
Bild på Fasadplugg SDF-S-10Hx180 C1000
Ladda ner bild
Artikelblad
8650000817 10x200 10 130 200 25
I lager
Installationsparametrar
Artnr
8650000817
Dimension, mm
10x200
BorrØ, d0, mm
10
Max. montage, tfix, mm
130
Längd, L, mm
200
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx200 C1000
EAN
4061245087436
Antal
25
Bild på Fasadplugg SDF-S-10Hx200 C1000
Ladda ner bild
Artikelblad
8650000818 10x220 10 150 220 25
I lager
Installationsparametrar
Artnr
8650000818
Dimension, mm
10x220
BorrØ, d0, mm
10
Max. montage, tfix, mm
150
Längd, L, mm
220
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx220 C1000
EAN
4061245087450
Antal
25
Bild på Fasadplugg SDF-S-10Hx220 C1000
Ladda ner bild
Artikelblad
8650000819 10x240 10 170 240 25
I lager
Installationsparametrar
Artnr
8650000819
Dimension, mm
10x240
BorrØ, d0, mm
10
Max. montage, tfix, mm
170
Längd, L, mm
240
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx240 C1000
EAN
4061245087474
Antal
25
Bild på Fasadplugg SDF-S-10Hx240 C1000
Ladda ner bild
Artikelblad
8650000820 10x260 10 190 260 25
Ej i lager
Installationsparametrar
Artnr
8650000820
Dimension, mm
10x260
BorrØ, d0, mm
10
Max. montage, tfix, mm
190
Längd, L, mm
260
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx260 C1000
EAN
4061245087498
Antal
25
Bild på Fasadplugg SDF-S-10Hx260 C1000
Ladda ner bild
Artikelblad
8650000821 10x280 10 210 280 25
I lager
Installationsparametrar
Artnr
8650000821
Dimension, mm
10x280
BorrØ, d0, mm
10
Max. montage, tfix, mm
210
Längd, L, mm
280
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx280 C1000
EAN
4061245087511
Antal
25
Bild på Fasadplugg SDF-S-10Hx280 C1000
Ladda ner bild
Artikelblad
8650000822 10x300 10 230 300 25
I lager
Installationsparametrar
Artnr
8650000822
Dimension, mm
10x300
BorrØ, d0, mm
10
Max. montage, tfix, mm
230
Längd, L, mm
300
Drivspår
TX40
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegel, kN
0,8
Material
Stål/Polyamid
Ytbehandling
C1000
Korrosivitetsklass
C4
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Benämning
Fasadplugg SDF-S-10Hx300 C1000
EAN
4061245087535
Antal
25
Bild på Fasadplugg SDF-S-10Hx300 C1000
Ladda ner bild
Artikelblad
