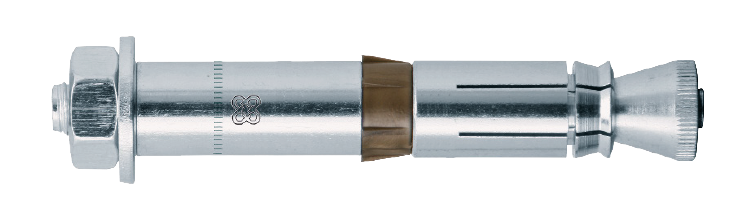

Hakankare BLS C1, Liebig

ETA-bedömd, pinnskruv, stål

Unikt automatiskt självunderskärande hakankare för tunga förinstallerade montage

Unikt automatiskt självunderskärande hakankare för tunga genomsticksmontage. Den enklaste, snabbaste och säkraste lösningen på marknaden. Ekonomisk: Inget specialborr, underskärningsverktyg eller montageverktyg. Minimala expansionskrafter tillåter inbördes avstånd och kantavstånd att vara små. FZB för torrt inomhusbruk och tillfälligt utomhusbruk.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Utförande: Pinnskruv, mutter och bricka

Dokument

DOP 4-010-010011-202002 ETA-01/0011 EJOT Liebig Superplus BLS Brochure 2022 SINGLES

Produktblad

Hakankare BLS C1, Liebig.pdf

	Artnr	Dimension, mm	BorrØ, mm	Gänga	Längd, L, mm	Antal	Lagerstatus
▼	9654080025	8x130	14	M8	130,0	25	Kontakta oss
Installationsparametrar	Artnr 9654080025 Dimension, mm 8x130 BorrØ, mm 14 Gänga M8 Längd, L, mm 130,0 Max. montage, tfix, mm 25 Min. borrdjup, h1, mm 100 Frigående hålØ, df, mm 16 Åtdragningsmoment, Tinst, Nm 25 Effektivt montagedjup, hef, mm 80 Draglast Betong C20/25, kN 13,90 Tvärlast Betong C20/25, kN 23,70 Draglast sprucken betong, kN 7,60 Tvärlast sprucken betong, kN 23,7 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 13 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M8-14/80/25 EFZ EAN 6416031776236 Antal 25	Ladda ner bild Artikelblad Dela via e-post
▼	9650080015	12x130	20	M12	130,0	10	Fåtal
Installationsparametrar	Artnr 9650080015 Dimension, mm 12x130 BorrØ, mm 20 Gänga M12 Längd, L, mm 130,0 Max. montage, tfix, mm 15 Min. borrdjup, h1, mm 105 Frigående hålØ, df, mm 21 Åtdragningsmoment, Tinst, Nm 80 Effektivt montagedjup, hef, mm 80 Draglast Betong C20/25, kN 17,20 Tvärlast Betong C20/25, kN 34,40 Draglast sprucken betong, kN 11,90 Tvärlast sprucken betong, kN 24,6 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 19 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M12-20/80/15 EFZ EAN 4061245001586 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650080030	12x145	20	M12	145,0	10	I lager
Installationsparametrar	Artnr 9650080030 Dimension, mm 12x145 BorrØ, mm 20 Gänga M12 Längd, L, mm 145,0 Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 105 Frigående hålØ, df, mm 21 Åtdragningsmoment, Tinst, Nm 80 Effektivt montagedjup, hef, mm 80 Draglast Betong C20/25, kN 17,20 Tvärlast Betong C20/25, kN 34,40 Draglast sprucken betong, kN 11,90 Tvärlast sprucken betong, kN 24,6 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 19 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M12-20/80/30 EFZ EAN 6416031776243 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650150030	12x215	20	M12	215,0	10	I lager
Installationsparametrar	Artnr 9650150030 Dimension, mm 12x215 BorrØ, mm 20 Gänga M12 Längd, L, mm 215,0 Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 175 Frigående hålØ, df, mm 21 Åtdragningsmoment, Tinst, Nm 80 Effektivt montagedjup, hef, mm 150 Draglast Betong C20/25, kN 32,10 Tvärlast Betong C20/25, kN 40,00 Draglast sprucken betong, kN 19,00 Tvärlast sprucken betong, kN 40,0 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 19 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M12-20/150/30 EFZ EAN 6416031776274 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650125030		20	M12	-	10	I lager
Installationsparametrar	Artnr 9650125030 BorrØ, mm 20 Gänga M12 Längd, L, mm - Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 0 Frigående hålØ, df, mm 0 Effektivt montagedjup, hef, mm 0 Draglast Betong C20/25, kN 0,00 Tvärlast Betong C20/25, kN 0,00 Draglast sprucken betong, kN 0,00 Tvärlast sprucken betong, kN 0,0 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M12-20/125/30 EFZ EAN 4061245001234 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9650125050		20	M12	-	10	Kontakta oss
Installationsparametrar	Artnr 9650125050 BorrØ, mm 20 Gänga M12 Längd, L, mm - Max. montage, tfix, mm 50 Min. borrdjup, h1, mm 0 Frigående hålØ, df, mm 0 Effektivt montagedjup, hef, mm 0 Draglast Betong C20/25, kN 0,00 Tvärlast Betong C20/25, kN 0,00 Draglast sprucken betong, kN 0,00 Tvärlast sprucken betong, kN 0,0 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M12-20/125/50 EFZ EAN 6416031906114 Antal 10	Ladda ner bild Artikelblad Dela via e-post
▼	9655150030	16x220	25	M16	220,0	5	Kontakta oss
Installationsparametrar	Artnr 9655150030 Dimension, mm 16x220 BorrØ, mm 25 Gänga M16 Längd, L, mm 220,0 Max. montage, tfix, mm 30 Min. borrdjup, h1, mm 185 Frigående hålØ, df, mm 26 Åtdragningsmoment, Tinst, Nm 180 Effektivt montagedjup, hef, mm 150 Draglast Betong C20/25, kN 44,10 Tvärlast Betong C20/25, kN 67,40 Draglast sprucken betong, kN 23,80 Tvärlast sprucken betong, kN 63,0 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 24 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M16-25/150/30 EFZ EAN 4061245000091 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9655200040	16x280	25	M16	280,0	5	Kontakta oss
Installationsparametrar	Artnr 9655200040 Dimension, mm 16x280 BorrØ, mm 25 Gänga M16 Längd, L, mm 280,0 Max. montage, tfix, mm 40 Min. borrdjup, h1, mm 235 Frigående hålØ, df, mm 26 Åtdragningsmoment, Tinst, Nm 180 Effektivt montagedjup, hef, mm 200 Draglast Betong C20/25, kN 59,80 Tvärlast Betong C20/25, kN 67,40 Draglast sprucken betong, kN 35,70 Tvärlast sprucken betong, kN 67,4 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 24 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M16-25/200/40 EFZ EAN 6416031776328 Antal 5	Ladda ner bild Artikelblad Dela via e-post
▼	9655200060	16x300	25	M16	300,0	5	Kontakta oss
Installationsparametrar	Artnr 9655200060 Dimension, mm 16x300 BorrØ, mm 25 Gänga M16 Längd, L, mm 300,0 Max. montage, tfix, mm 60 Min. borrdjup, h1, mm 235 Frigående hålØ, df, mm 26 Åtdragningsmoment, Tinst, Nm 180 Effektivt montagedjup, hef, mm 200 Draglast Betong C20/25, kN 59,80 Tvärlast Betong C20/25, kN 67,40 Draglast sprucken betong, kN 35,70 Tvärlast sprucken betong, kN 67,4 ETA_DoP DOP 4-010-010011-202002, ETA-01/0011 SW SW 24 Material Stål Korrosivitetsklass C1 Ytbehandling Blankförzinkad Benämning Liebig Superplus BLS M16-25/200/60 EFZ EAN 4061245000022 Antal 5	Ladda ner bild Artikelblad Dela via e-post
