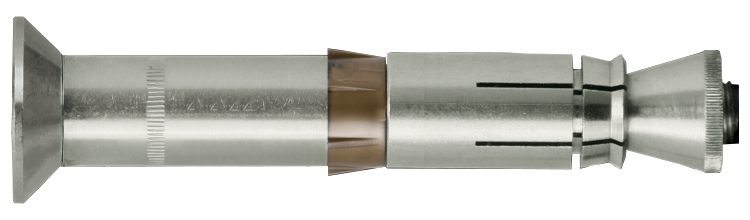

Hakankare SKLS C5, Liebig

Försänkt i rostfritt stål A4, för kraftverk, skyddsräcken, maskiner

Unikt automatiskt självunderskärande hakankare för tunga förinstallerade montage

Unikt automatiskt självunderskärande hakankare för tunga genomsticksmontage. Den enklaste, snabbaste och säkraste lösningen på marknaden. Ekonomisk: Inget specialborr, underskärningsverktyg eller montageverktyg. Minimala expansionskrafter tillåter inbördes avstånd och kantavstånd att vara små. A4 för användning inomhus, utomhus och industriellt.

Material:  Rostfritt stål A4
Environment:  För användning utomhus
Implementation:  Skruv med forsänkt krage, försänkt bricka
Corrosivity classification
Stålprofil mot betong
Material, betong

Downloads

Product Sheet

Hakankare SKLS C5, Liebig.pdf
Artnr Dimension, mm BorrØ, d0, mm Gänga, mm Längd, L, mm Antal Lagerstatus
9654144015 8x70 14 M8 70 25
Contact us
Additional information
Artnr
9654144015
Dimension, mm
8x70
BorrØ, d0, mm
14
Gänga, mm
M8
Längd, L, mm
70
SW
5
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
52
Åtdragningsmoment, Tinst, Nm
25
Effektivt montagedjup, hef, mm
40
Frigående hålØ, df, mm
16
Draglast Betong C20/25, kN
6,1
Tvärlast Betong C20/25, kN
6,1
Draglast sprucken betong, kN
4,3
Tvärlast sprucken betong, kN
4,3
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Liebig Superplus SKLS M8-14/40/15 A4
EAN
4061245037837
Antal
25
Picture of Liebig Superplus SKLS M8-14/40/15 A4
Download image
Product data sheet
9654148025 8x120 14 M8 120 25
Contact us
Additional information
Artnr
9654148025
Dimension, mm
8x120
BorrØ, d0, mm
14
Gänga, mm
M8
Längd, L, mm
120
SW
5
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
100
Min. montagedjup, hnom, mm
92
Åtdragningsmoment, Tinst, Nm
25
Effektivt montagedjup, hef, mm
80
Frigående hålØ, df, mm
16
Draglast Betong C20/25, kN
13,1
Tvärlast Betong C20/25, kN
24
Draglast sprucken betong, kN
5,7
Tvärlast sprucken betong, kN
24
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Liebig Superplus SKLS M8-14/80/25 A4
EAN
4061245037844
Antal
25
Picture of Liebig Superplus SKLS M8-14/80/25 A4
Download image
Product data sheet
9654208015 12x120 20 M12 120 10
Contact us
Additional information
Artnr
9654208015
Dimension, mm
12x120
BorrØ, d0, mm
20
Gänga, mm
M12
Längd, L, mm
120
SW
8
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
96
Åtdragningsmoment, Tinst, Nm
80
Effektivt montagedjup, hef, mm
80
Frigående hålØ, df, mm
21
Draglast Betong C20/25, kN
17,2
Tvärlast Betong C20/25, kN
34,4
Draglast sprucken betong, kN
11,9
Tvärlast sprucken betong, kN
24,5
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Benämning
Liebig Superplus SKLS M12-20/80/15 A4
EAN
4061245037851
Antal
10
Picture of Liebig Superplus SKLS M12-20/80/15 A4
Download image
Product data sheet
